RS-232传输接口浪涌静电保护电路图,超齐全
发表日期:2023-06-09来源:www.dowosemi.cn浏览:1851

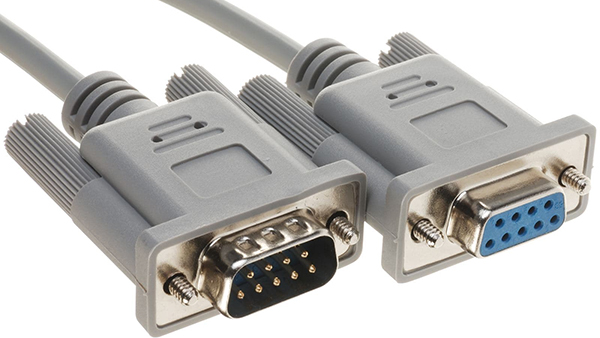

RS-232标准接口,又称为EIA RS-232,是常用的串行通信接口标准之一,通常应用于距离较短的点对点通信。在实际应用中,RS-232接口在通信设备上作为调试接口、板间通信接口和监控信号接口时,一般传输距离比较短,不超过15米。调试用接口使用比较频繁, 经常带电插拔,因此RS-232接口容易收到过电压、过电流、ESD静电放电的冲击;做短距离传输连接使用,有时会感应到雷击强电磁干扰,若不采取保护措施,很容易导致RS-232接口芯片损坏。接下来,高品质电路保护器件厂商及电路保护解决方案服务商东沃电子(DOWOSEMI)针对RS-232传输接口浪涌过压静电放电问题进行了全方位保护方案设计。
RS-232板内TTL传输接口浪涌静电保护方案

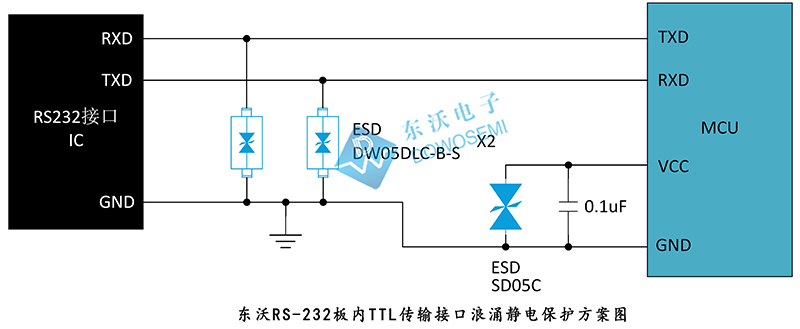

RS-232接口多用于计算机与设备之间的通讯,用于数据监控及调试。在应用的过程中经常容易带电插拔(如USB转串口设备)造成静电浪涌,同时通讯电缆也容易耦合外部的干扰对信号传输造成一定的影响,上述因素很容易造成单板内部通信接口芯片的损坏。因此,有必要对UART传输的TTL接口电路进行防护,保障板内MCU和232通信芯片的工作安全。东沃RS-232板内TTL传输接口浪涌静电保护方案设计图如下所示:
从方案图中可知,电源部分浪涌防护,东沃电子技术推荐选用ESD二极管SD05C,最大浪涌电流峰值可达30A,低钳位电压特点,能保障MCU工作在安全电压范围,符合IEC 61000-4-2 (ESD)±30kV(空气)和±30kV(接触)标准。传输信号线静电放电防护,推荐选用ESD静电保护器件DW05DLC-B-S,工作电压5V,结电容低至1pF,能保证MCU与接口芯片的高速信号传输,符合IEC 61000-4-2 (ESD)±30kV(空气)和±30kV(接触)标准。
RS-232传输接口浪涌静电保护方案(TVS)

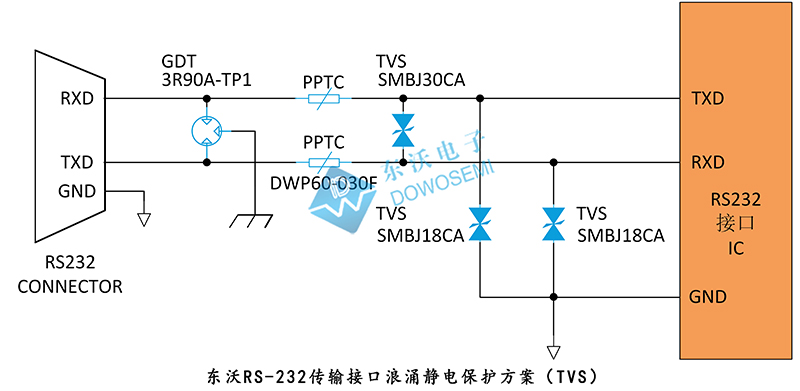

从东沃RS-232传输接口浪涌静电保护方案(TVS)图中可知,一级防护中,东沃电子技术推荐选用三端陶瓷气体放电管(GDT)3R90A-TP1,中间选用自恢复保险丝DWP60-030F作过流保护。RS-232接口芯片输出电压一般为±9V,不会超过±12V,所以在RS-232传输接口二级防护上,推荐选用TVS二极管SMBJ18CA做共模、SMBJ30CA做差模保护方案。本方案由于TVS二极管结电容比较大,适合传输波特率低于9600b/s的应用场景。保护等级:1.2/50us 4KV、10/700us 6KV、8/20us 3KA。
RS-232传输接口浪涌静电保护方案(ESD)

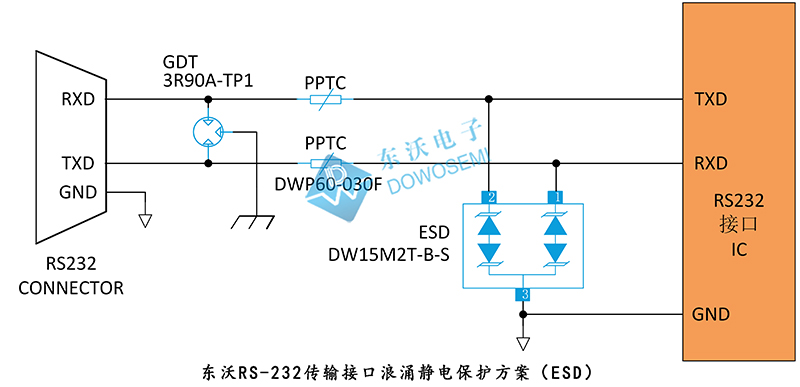

从东沃RS-232传输接口浪涌静电保护方案(ESD)图中可知,一级防护中,东沃电子技术还是推荐选用三端陶瓷气体放电管(GDT)3R90A-TP1,中间选用自恢复保险丝DWP60-030F作过流保护。二级静电放电防护中,推荐选用ESD二极管DW15M2T-B-S,RS-232接口专用静电保护器件。DW15M2T-B-S工作电压15V,SOT-23封装,具有低钳位、低结电容特点,符合IEC 61000-4-2 (ESD)±30kV(空气)和±30kV(接触)标准。本方案适合对传输波特率要求较高场合的应用场景。保护等级:1.2/50us 4KV、10/700us 6KV、8/20us 2KA。
以上东沃RS-232传输接口浪涌过压静电放电保护经典方案,如有特殊需求,欢迎前来探讨。浪涌静电防护方案,找东沃电子,电路保护不迷路!方案中选用到的ESD二极管SD05C、DW05DLC-B-S、DW15M2T-B-S、陶瓷气体放电管3R90A-TP1、自恢复保险丝DWP60-030F、TVS二极管SMBJ18CA、SMBJ30CA,东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型,欢迎广大新老客户前来咨询:137 5773 6996(微信同号)余工
