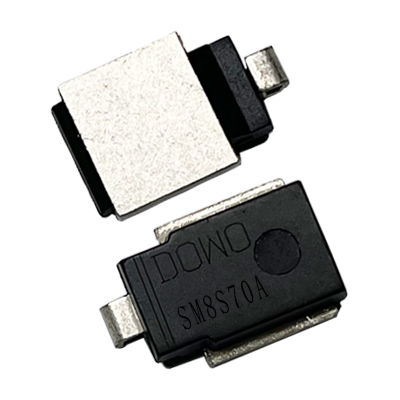

SM8SxxA系列(单向)

东沃电子SM8S系列汽车专用TVS管,符合AEC-Q101认证标准,可通过ISO 7637-2 5a/5b及ISO 16750抛负载测试要求;型号齐全,免费提供样品和产品测试服务!
封装形式:DO-218AB
脉冲功率:6600W
工作电压:10V-60V
脉冲电流:68.2A-388A
响应时间:<1.0PS

产品详情

• 优化玻璃钝化芯片
• TJ = 175℃兼容性,适用于高可靠性和汽车保护要求
• 在10/1000μ波形重复率(占空比):0.01%下,峰值脉冲功率可达6600w
• 可通过ISO 7637-2 5a/5b及ISO 16750抛负载测试要求
• 符合AEC-Q101认证标准

• 低漏电流
• 低正向压降
• 单极性
• 优良的钳位能力
• 快速的响应时间
• 通过无铅认证,符合ROHS

型号 图片 封装 VBR.MIN(V) VBR.MAX(V) IT(mA) IR(μA) VRWM(V) IPP(A) VC(V) 下载

SM8S33A

DO-218AB

36.70

40.60

5.0

10

33

124.00

53.3

SM8S10A

DO-218AB

11.10

12.30

5.0

15

10

388.00

17.0

SM8S11A

DO-218AB

12.20

13.50

5.0

10

11

363.00

18.2

SM8S12A

DO-218AB

13.30

14.70

5.0

10

12

332.00

19.9

SM8S13A

DO-218AB

14.40

15.90

5.0

10

13

307.00

21.5

SM8S14A

DO-218AB

15.60

17.20

5.0

10

14

284.00

23.2

SM8S15A

DO-218AB

16.70

18.50

5.0

10

15

270.00

24.4

SM8S16A

DO-218AB

17.80

19.70

5.0

10

16

254.00

26.0

SM8S17A

DO-218AB

18.90

20.90

5.0

10

17

239.00

27.6

SM8S18A

DO-218AB

20.00

22.10

5.0

10

18

226.00

29.2

SM8S20A

DO-218AB

22.20

24.50

5.0

10

20

204.00

32.4

SM8S22A

DO-218AB

24.40

26.90

5.0

10

22

186.00

35.5

SM8S24A

DO-218AB

26.70

29.50

5.0

10

24

170.00

38.9

SM8S26A

DO-218AB

28.90

31.90

5.0

10

26

157.00

42.1

SM8S28A

DO-218AB

31.10

34.40

5.0

10

28

145.00

45.4

SM8S30A

DO-218AB

33.30

36.80

5.0

10

30

136.00

48.4

SM8S36A

DO-218AB

40.00

44.20

5.0

10

36

114.00

58.1

SM8S40A

DO-218AB

44.40

49.10

5.0

10

40

102.00

64.5

SM8S43A

DO-218AB

47.80

52.80

5.0

10

43

95.10

69.4

SM8S48A

DO-218AB

53.3

58.9

5.0

10

48

85.2

77.4

SM8S45A

DO-218AB

50.0

55.3

5.0

10

45

90.8

72.7

SM8S51A

DO-218AB

56.7

62.7

5.0

10

51

80.1

82.4

SM8S54A

DO-218AB

60.0

66.3

5.0

10

54

75.8

87.1

SM8S58A

DO-218AB

64.4

71.2

2.0

10

58

70.5

93.6

SM8S60A

DO-218AB

66.7

73.7

5.0

10

60

68.2

96.8
