稳压二极管选型技巧 东沃电子 品牌厂家
发表日期:2024-09-20浏览:121
稳压二极管在电路中起着稳定电压的重要作用。那么,在实际应用中,该如何选型稳压二极管呢?接下来,厂家东沃电子为您分享一些稳压二极管选型技巧。
一、确定稳压值
1)根据电路需求
明确电路中需要稳定的电压值是多少。例如,一些微处理器的供电可能需要稳定在 3.3V 或 5V。需要准确了解你的电路在正常工作状态下所期望的稳定电压,以确保稳压二极管能够提供合适的稳压输出。如果电路中有多个不同电压需求的部分,可以分别选择不同稳压值的稳压二极管来满足各个部分的要求。
2)考虑电压波动范围
分析电路中可能出现的电压波动情况。例如,电源的不稳定、负载变化等因素可能导致输入电压在一定范围内波动。在选择稳压二极管时,要确保其稳压值能够在预期的电压波动范围内始终保持电路的稳定工作。一般来说,稳压二极管的稳压值应该略高于电路所需的稳定电压,但也不能过高,以免在正常工作时造成不必要的能量损耗。
二、考虑功率要求
1)电路功率
确定电路中的电流大小和负载情况。通过欧姆定律等公式计算出电路的功率需求。考虑到稳压二极管在工作时会消耗一定的功率,所以需要确保所选的稳压二极管能够承受电路中的功率要求,以避免过热损坏。
2)选择合适功率的稳压二极管
根据计算出的电路功率,选择功率大于或等于电路需求的稳压二极管。如果电路中的功率较大,可以考虑使用功率较大的稳压二极管或者采用多个稳压二极管并联的方式来提高功率承受能力。东沃电子自主研发、生产、销售的稳压二极管根据功耗分类有:
√ 0.2W稳压二极管:BZT52BxxS Series、BZT52CxxS Series、M3Z2V0C~M3Z75VC……
√ 0.25W稳压二极管:BZX884B2V4~4BZX884B75、BZX884C2V4~BZX884C75……
√ 0.3W稳压二极管:AZ23C2V7~AZ23C51……
√ 0.5W稳压二极管:BZT52B2V4~BZT52B75、BZT52C2V4~BZT52C75……
√ 1W稳压二极管:1N4728A~Z1330A、SMA4728A~SZ1330A、SMA4728A~SMA4777A、SML4728A~SMZ1330A、SMF4727A~SZF1220A……
√ 1.5W稳压二极管:1N5919B~1N5956B、SMF5913A~SMF5956A、SMA5919B~SMA5956B……
√ 2W稳压二极管:2EZ5.6D5~2EZ330D5、SMA2EZ3.0A~SMA2EZ330A、SMB2EZ5.6D5~SMB2EZ330D5……
√ 3W稳压二极管:3EZ5.6D5~3EZ200D5、3EZ3.3AD1~3EZ51AD1、SMA3Z3.3A~SMA3Z200A、SMB3EZ5.6D5~SMB3EZ200D5、SMB3Z3.3A~SMB3Z250A……
√ 5W稳压二极管:1N5338B~1N5388B、1N5333AD5~1N5388AD5、SMA5333A~SMA5388A、SMB5333A~SMB5388A、SMC5338B~SMC5388B……
三、关注温度特性
1)工作环境温度
了解电路的工作环境温度范围。不同的应用场景可能会有不同的温度条件,例如室内电子设备、户外设备或高温工业环境等。稳压二极管的性能会受到温度的影响,在高温环境下,其稳压值可能会发生变化,甚至可能导致热失控。因此,在选择稳压二极管时,要确保其在工作环境温度范围内能够稳定工作。
2)查看温度系数
温度系数是衡量稳压二极管随温度变化的指标。一般来说,温度系数越小,稳压二极管在不同温度下的性能越稳定。在选型时,可以查看稳压二极管的数据手册,了解其温度系数,并选择温度系数较小的产品,以提高电路的稳定性和可靠性。
四、其他因素
1)封装形式

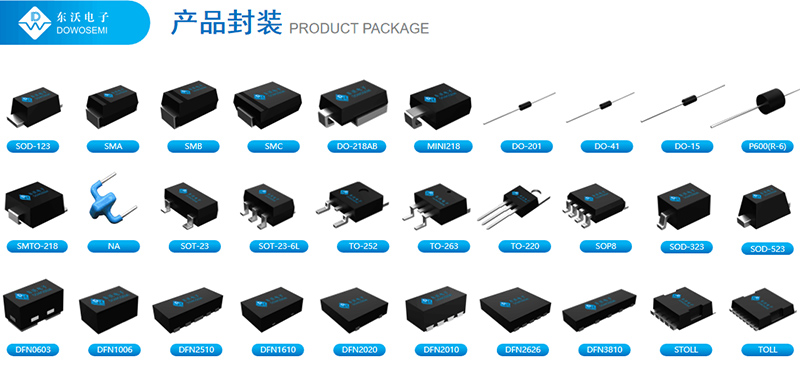

根据电路的布局和安装要求选择合适的封装形式。常见的稳压二极管封装有 DO-41、DO-15、SOD-123、SOD-323、SOD-323F、DFN1006、SOTO-23、SMA、SMB等等。不同的封装形式具有不同的尺寸、散热性能和安装方式。
2)品牌和质量
选择知名品牌和质量可靠的稳压二极管品牌厂家。厂家东沃电子供应的稳压二极管具有更好的产品质量控制和技术支持,能够降低产品出现故障的风险。
总之,在选型稳压二极管时,需要综合考虑稳压值、功率要求、温度特性、封装形式、品牌质量等因素,以确保选择到最适合自己电路需求的稳压二极管,从而保证电路的稳定工作。想了解更多,可咨询东沃电子销售工程师:13675816901(微信同号)朱工。
