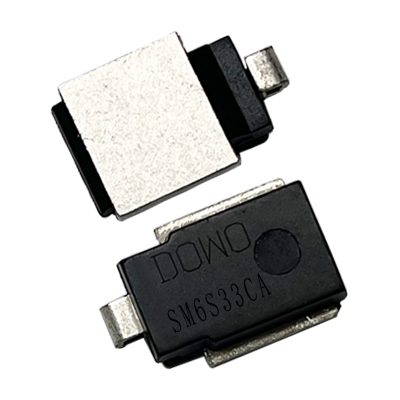

SM6S系列

东沃电子SM6S系列汽车级TVS管,符合AEC-Q101认证标准,可通过ISO 7637-2 5a/5b及ISO 16750抛负载测试要求;型号齐全,免费提供样品和产品测试服务。
封装形式:DO-218AB
脉冲功率:4600 W
工作电压:10 V-43 V
脉冲电流:66 A-271 A
响应时间:<1.0 PS

产品详情

产品特性

• 优化玻璃钝化芯片
• TJ = 175℃兼容性,适用于高可靠性和汽车保护要求
• 在10/1000μ波形重复率(占空比):0.01%下,峰值脉冲功率可达4600w
• 可通过ISO 7637-2 5a/5b及ISO 16750抛负载测试要求
• 符合AEC-Q101认证标准

• 低漏电流
• 低正向压降
• 单极性
• 优良的钳位能力
• 快速的响应时间
• 通过无铅认证,符合ROHS

型号 图片 封装 VBR.MIN(V) VBR.MAX(V) IT(mA) IR(μA) VRWM(V) IPP(A) VC(V) 下载

SM6S10A

DO-218AB

11.1

12.3

2.0

15

10

271

17.0

SM6S11A

DO-218AB

12.2

13.5

5.0

10

11

253

18.2

SM6S12A

DO-218AB

13.3

14.7

5.0

10

12

231

19.9

SM6S13A

DO-218AB

14.4

15.9

5.0

10

13

214

21.5

SM6S14A

DO-218AB

15.6

17.2

5.0

10

14

198

23.2

SM6S15A

DO-218AB

16.7

18.5

5.0

10

15

189

24.4

SM6S16A

DO-218AB

17.8

19.7

5.0

10

16

177

26.0

SM6S17A

DO-218AB

18.9

20.9

5.0

10

17

167

27.6

SM6S18A

DO-218AB

20.0

22.1

5.0

10

18

158

29.2

SM6S20A

DO-218AB

22.2

24.5

5.0

10

20

142

32.4

SM6S22A

DO-218AB

24.4

26.9

5.0

10

22

130

35.5

SM6S24A

DO-218AB

26.7

29.5

5.0

10

24

118

38.9

SM6S26A

DO-218AB

28.9

31.9

5.0

10

26

109

42.1

SM6S28A

DO-218AB

31.1

34.4

5.0

10

28

101

45.4

SM6S30A

DO-218AB

33.3

36.8

5.0

10

30

95

48.4

SM6S33A

DO-218AB

36.7

40.6

5.0

10

33

86

53.3

SM6S36A

DO-218AB

40.0

44.2

5.0

10

36

79

58.1

SM6S40A

DO-218AB

44.4

49.1

5.0

10

40

71

64.5

SM6S43A

DO-218AB

47.8

52.8

5.0

10

43

66

69.4
