LIN总线浪涌静电保护及ESD二极管选用选型

发表日期:2023-04-25来源:www.dowosemi.cn浏览:501

什么是LIN总线?

什么是LIN总线?LIN总线是针对汽车分布式电子系统而定义的一种低成本的串行通讯网络,是对控制器区域网络(CAN)等其它汽车多路网络的一种补充,适用于对网络的带宽、性能或容错功能没有过高要求的应用。LIN总线是基于SCI(UART)数据格式,采用单主控制器/多从设备的模式,是UART中的一种特殊情况。

相对于CAN总线而言,LIN总线协议较为简单,对单片机的要求也并不高,基本的串口就可以实现,因而成本较低。作为CAN总线的辅助总线,LIN总线广泛应用于车门、车窗、车灯以及中控锁等车身控制领域。

当然,LIN总线有其“局域”特性,在汽车中一般不独立存在,通常与上层CAN网络相连,形成CAN-LIN网关节点,通常汽车电子中整车厂会规定该“网关节点”的控制器归属。


Lin总线特点

Lin总线采用单端驱动、差分传输的方式,具有高速传输、抗干扰性能强等特点。

LIN总线浪涌静电保护设计

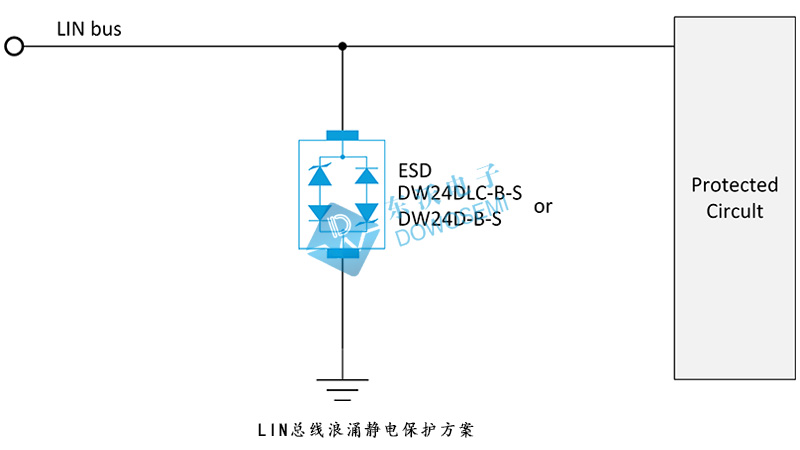

汽车中的浪涌、静电等因素会对Lin总线的性能和稳定性造成损害。为此,需要专门对LIN总线接口进行浪涌静电防护。东沃电子LIN总线浪涌静电保护设计方案如下图所示:


从方案图中,可以看出,东沃电子技术推荐选用单个ESD静电保护二极管,具有导通电压精度高、响应速度快、寄生电容值低、钳位电压低的特性,在不影响数据传输的前提下还能够满足 IEC61000-4-2 Level 4 静电放电防护需求,且做到成本最优化。根据传输速率的差异,选用东沃电子推出的ESD二极管DW24DLC-B-S或DW24D-B-S,前者具有更低的结电容(1PF),适用于更大传输速度、抗干扰需求更高的电路应用。有关ESD二极管DW24DLC-B-S和DW24D-B-S具体参数详情如下图所示:

DW24DLC-B-S DW24D-B-S.png

具体参数详情,详见东沃电子“ESD-DW24DLC-B-S Datasheet”、“ESD-DW24D-B-S Datasheet”产品数据手册。以上是LIN总线浪涌静电常用保护设计方案,如有特殊需求,欢迎前来探讨。浪涌静电防护方案,找东沃电子,电路保护不迷路!厂家东沃电子推出的ESD二极管DW24DLC-B-S和DW24D-B-S现已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费器件选型,欢迎广大新老客户前来咨询,东沃电子销售工程师,1对1为您服务:137 5773 6996(微信同号)余工
