PESD2CAN：CAN总线浪涌静电保护专用ESD二极管

在CAN接口的静电与浪涌防护选型中，PESD2CAN是一颗经常被工程师纳入对比清单的ESD二极管。PESD2CAN是由东沃DOWO自主研发、生产并销售，采用SOT-23表面贴装塑封，体积紧凑，适合空间受限的板级设计。该器件常用于车载CAN保护、控制与监测系统、便携式电子设备、机顶盒、服务器、笔记本及台式电脑等场景，市场应用基础广泛。

一、东沃PESD2CAN典型应用：CAN总线浪涌静电保护

CAN总线通常分为高速CAN与低速CAN。高速CAN传输速率约为125Kbit/s~1Mbit/s，低速CAN约为5kbit/s~125kbit/s。汽车不同系统对CAN的要求并不一致：发动机控制系统更看重传输速度；舒适系统节点分散、线缆易受干扰，对速率要求相对宽松，但同样需要可靠的瞬态防护。

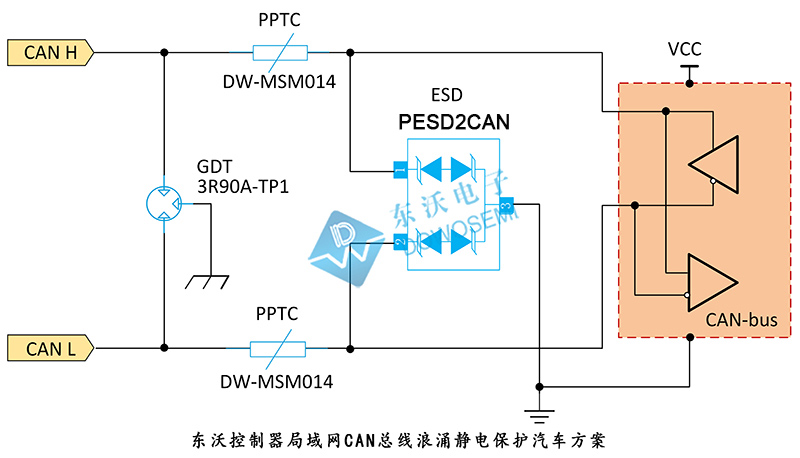

从东沃DOWO设计的CAN总线浪涌静电保护方案图中，可知前端防护选用三端陶瓷气体放电管3R90A-TP1，用于泄放较大能量；中间串联自恢复保险丝DW-MSM014，实现过流保护；后级选用汽车级ESD二极管PESD2CAN，对CAN总线进行ESD和浪涌钳位，形成多级协同保护。

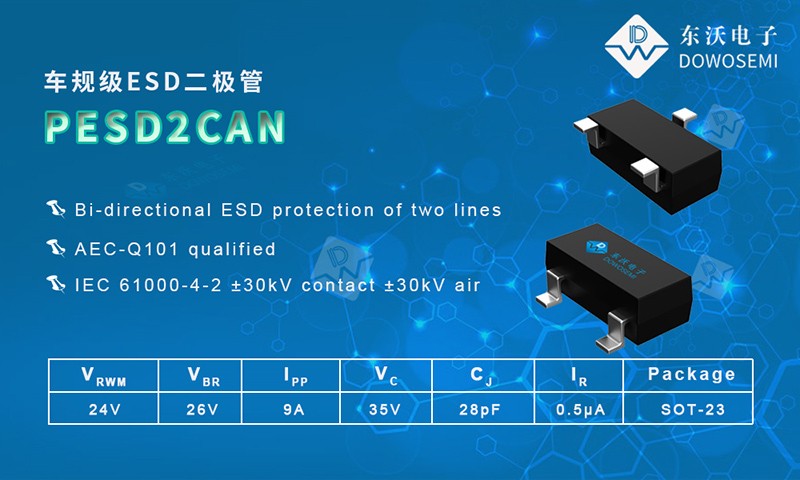

二、东沃PESD2CAN核心电气参数

参考东沃“ESD-PESD2CAN Datasheet”规格书：

· 反向截止电压 Vrwm：24V
· 击穿电压 Vbr：26V
· 峰值脉冲电流 Ipp @8/20us：9A
· 钳位电压 Vc @Ipp：35V
· 峰值脉冲功率 Ppp @8/20us：420W
· 结电容 Cj @1MHz：28pF
· 封装：SOT-23
· 工作温度：-55℃ ~ +125℃
· ESD防护等级：IEC 61000-4-2 空气放电 ±15kV，接触放电 ±8kV

这些参数使PESD2CAN在高耐压、低钳位和小型化之间取得较好平衡，适合CAN总线等需要兼顾通信可靠性与瞬态抗扰度的接口。

三、东沃PESD2CAN应用

PESD2CAN可覆盖以下应用：

· CAN bus protection
· Automotive applications
· Control & Monitoring Systems
· Portable Electronics
· Servers, Notebook, and Desktop PC
· Wireless Bus Protection

四、东沃SOT-23汽车级ESD二极管产品家族

除PESD2CAN外，东沃还提供较完整的SOT-23汽车级ESD二极管阵容，覆盖低压到高压、普通到车规等不同需求，方便客户统一焊盘、灵活替换。相关型号包括：

DW03M2T-B-AT-S、DW05M2T-B-AT-S、DW12M2T-B-AT-S、DW15M2T-B-AT-S、DW15M2T-B-AT-W、DW24M2T-B-AT-S、DW27M2T-B-AT-S、DW36M2T-AT-S、DW36M2T-B-AT-S、DW48M2T-B-AT-S、DWLB3320T1-Q、DWNC23T48V2B-Q、DWUB2420T1-Q、HDW24M2T-B、NUP2105L、NUP3105LT1G、PESD1CAN、PESD2CAN-L等。

五、东沃PESD2CAN量产与服务保障

东沃在二三极管领域积累十余年，PESD2CAN现已全面量产，并可提供以下支持：

· 可靠性保障：通过AEC-Q101全套可靠性测试，包括HTRB、H3TRB、TC、HAST等，批次一致性表现稳定。
· 成本优势：自有封测产线，利于成本控制，为客户提供具备竞争力的车规器件。
· 交付效率：常规库存充足，支持现货供应，交期可短至3~5个工作日。
· 技术支持：可提供免费样品、免费EMC摸底测试、电路保护方案设计及整改优化咨询，帮助客户加快产品上市。
· 小批量服务：支持最小包装起订，便于研发验证和小批量试产。

如需PESD2CAN完整规格书、应用笔记或技术选型咨询，欢迎联系东沃资深产品工程师：13675816901（微信同号）朱工。期待与您携手，为CAN总线及更多接口构建可靠的静电浪涌防护屏障。
