SM712 ESD二极管：RS-485接口浪涌静电防护方案与选型指南

SM712是一款专为RS-485接口设计的非对称瞬态电压抑制（TVS）二极管阵列，广泛应用于HFC系统、工业自动化、汽车电子及通讯设备等领域。RS-485总线标准是使用最广泛的物理层总线设计标准之一，其仅需两根通讯线即可实现多点双向数据传输，但也因此容易产生共模干扰。为确保数据端口在恶劣电磁环境下稳定运行，必须满足相关电磁兼容性（EMC）法规要求。本文从原理分析到方案实操，系统阐述RS-485端口的防护设计。

 一、RS-485端口防护的应用背景

RS-485端口在实际部署中面临多重威胁：

· 布线距离长：RS-485总线传输距离可达1200米以上，长距离布线容易引发电位差和过压现象；
· 户外环境：户外布线极易遭受感应雷击，产生高能量浪涌；
· 电磁干扰：布线设计中容易受到其他线路的电磁耦合干扰；
· 工作电压低：RS-485数据线工作电压仅5V左右，一旦过压，收发器芯片极易击穿损坏。

RS-485标准要求收发器在–7V至+12V的共模电压范围内正常工作，这是因为远距离数据链路中驱动器和接收器之间可能存在较大的接地电位差。当网络线路中的共模电压超出此范围时，通信稳定性将受到严重影响，甚至损坏接口。因此，RS-485端口的防护设计需要重点应对三种高电压瞬变：

1） IEC 61000-4-2 静电放电（ESD）：模拟人体或物体带电后对设备的放电过程。
2）IEC 61000-4-4 电快速瞬变脉冲群（EFT）：模拟感性负载切换时产生的高频瞬态干扰。
3）IEC 61000-4-5 浪涌抗扰度（Surge）：模拟雷击或开关操作引起的单向浪涌。

 三种瞬变的能量级别差异显著：ESD和EFT瞬变的能量级别较为接近，而浪涌波形的能量则高出3至4个数量级，这使得高级别浪涌的防护方案尤为复杂。

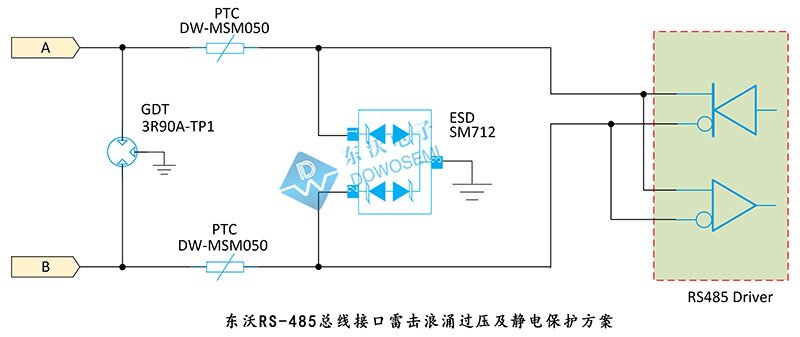

二、SM712在RS-485接口中的防护原理

SM712的核心设计理念在于“非对称保护”。RS-485总线的共模电压范围为–7V至+12V，标准收发器的内部ESD结构具有非对称的关断电压（–9V和+14V）。SM712针对这一特性，在单个SOT-23封装中集成了两个12V和两个7V的TVS二极管，取代了传统的四个分立元件方案。这种集成设计有助于减少走线电感引起的电压过冲，低钳位电压可将受保护收发器所承受的应力降至最低。

具体工作方式为：引脚1和引脚2的TVS二极管工作电压为12V，连接至差分数据线对；引脚3的TVS二极管工作电压为7V，连接至地。当数据线上出现超过12V的正向瞬态电压尖峰或超过7V的负向尖峰时，内部TVS二极管将迅速导通，将瞬态电流泄放至地，从而保护收发器芯片免受损害。

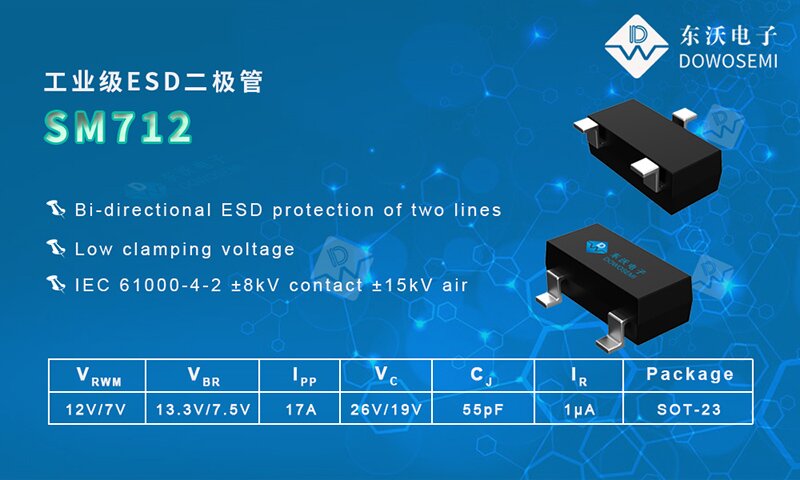

三、东沃SM712关键参数

东沃DOWO自主研发、生产、销售的SM712 ESD二极管，专为非对称工作电压的RS-485系统提供保护，主要保护设备免受静电放电、电气快速瞬变和雷电引起的浪涌电流带来的损害。查阅东沃“ESD-SM712 Datasheet”规格书可知：

· 反向截止电压(Vrwm)：12V/7V
· 击穿电压(Vbr)：13.3V/7.5V
· 峰值脉冲电流(Ipp)@8/20us：17A
· 钳位电压(Vc)@Ipp：26V/19V
· 峰值脉冲功率(Ppp)@8/20us：350W
· 结电容(Cj)@1MHz：55pF
· 封装形式：SOT-23
· 工作温度：-40℃ to +125℃
· 防护等级：IEC 61000-4-2（ESD）±15kV（空气放电），±8kV（接触放电）

如需获取ESD二极管SM712完整规格书（Datasheet）、应用笔记或技术选型咨询，欢迎联系东沃资深产品工程师：13675816901（微信同号）朱工。期待与您携手同行，为您的产品构建坚不可摧的静电浪涌防护城墙。
