车规ESD二极管选型指南：汽车电子静电与浪涌防护要点
发表日期：2026-10-10浏览：14
随着汽车电动化、智能化程度不断提升，车载电子系统日趋复杂。静电放电（ESD）、电快速瞬变（EFT）、浪涌等瞬态电压威胁，已成为影响汽车电子可靠性的关键因素之一。车规级ESD保护二极管作为静电与浪涌防护的重要器件，需要符合AEC-Q101车规要求，并结合具体应用场景，综合评估工作电压、钳位电压、结电容、浪涌能力、封装形式及信号完整性。
在车规级ESD二极管领域，除ON、ST、Littelfuse等国际品牌外，国产车规级ESD品牌也在持续发展。以东沃电子DOWOSEMI为例，其作为集研发、生产、销售为一体的电路保护器件及二三极管厂商，车规ESD产品已广泛应用于车载信息娱乐系统、ADAS传感器、BMS、车载充电机、充电桩、车载以太网等场景。
一、车规级ESD二极管选型核心维度
车规ESD选型不宜只看单一参数，建议重点关注以下方面：
1）车规认证优先选择符合AEC-Q101要求的器件，确保其在温度循环、湿度、振动等车规环境下的可靠性。
2）电压匹配
反向工作电压VRWM应高于被保护线路的最大正常工作电压；击穿电压VBR、钳位电压VC需与后级IC耐压相匹配。
3）结电容与信号完整性
CAN、USB、车载以太网等高速信号线，应选择低结电容器件，避免影响通信质量。电源线则可更关注浪涌吸收能力。
4）ESD与浪涌等级
常见参考标准包括IEC 61000-4-2（ESD）、IEC 61000-4-5（浪涌）等。不同接口对接触放电、空气放电及浪涌波形要求不同。
5）封装与布局
SOT-23、DFN、SOD-323等封装适用于不同空间与引脚需求。布局时应尽量缩短保护路径，降低寄生电感影响。
6）系统级配合
在复杂浪涌场景中，可采用GDT、PPTC、TVS/ESD二极管组成多级防护，兼顾过流、过压与静电防护。
二、东沃车规ESD典型应用方案

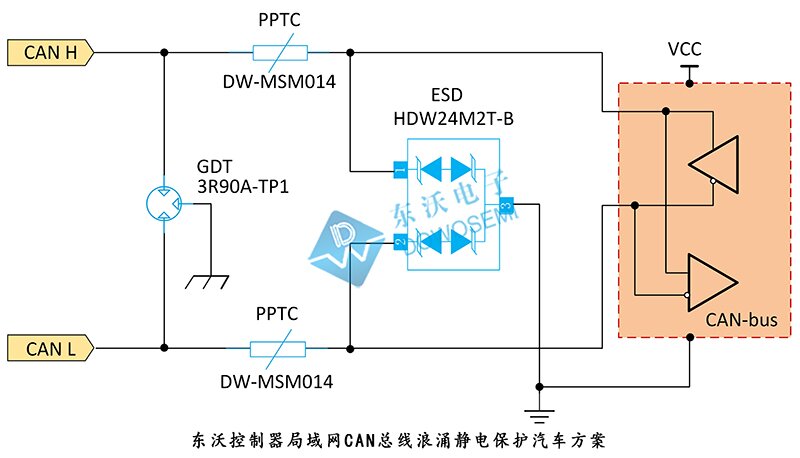

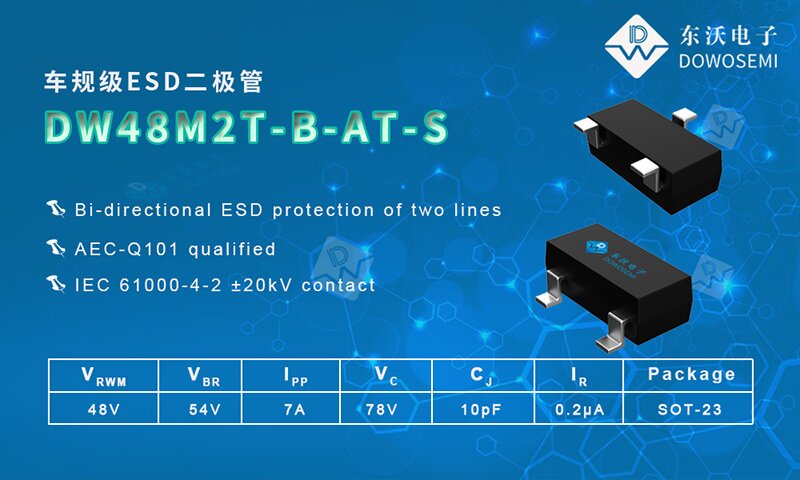

1. CAN总线浪涌静电防护

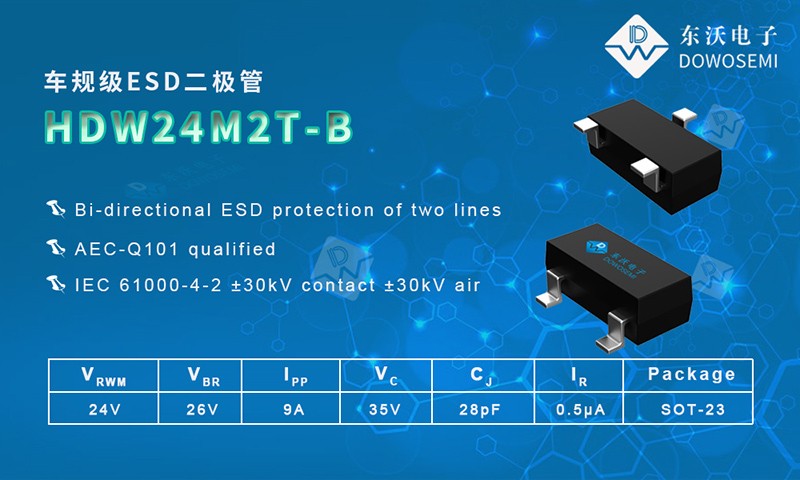

在CAN总线防护方案中，采用分级防护思路：前端选用三端陶瓷气体放电管GDT 3R90A-TP1，中间选用自恢复保险丝DW-MSM014进行过流保护，二级防护可选用CAN总线专用ESD静电保护二极管HDW24M2T-B。

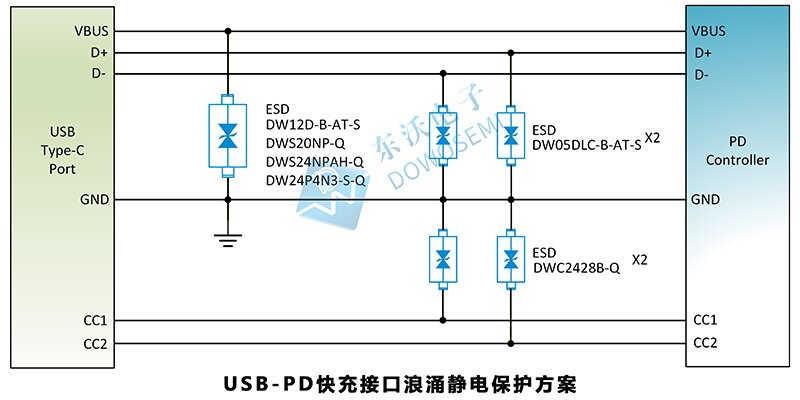

2. 车载USB-PD快充接口浪涌静电防护
USB Type-C接口集成电源VBUS、协议信号CC1/CC2及数据线D+/D-，不同引脚对过压和静电的敏感度不同，需要差异化防护。
（1）VBUS端防护VBUS电压会随PD协商动态变化，最高可达20V/5A。选型时应选择击穿电压略高于最大工作电压、同时具备足够浪涌吸收能力的ESD/TVS器件。根据快充电压与充电功率不同，VBUS端可评估选用：DW12D-B-AT-S、DWS20NP-Q、DWS24NPAH-Q、DW24P4N3-S-Q。上述器件均通过IEC 61000-4-5 8/20μs浪涌测试，并满足AEC-Q101认证要求。
（2）CC线防护
CC线承载PD握手通信，且物理位置紧邻VBUS触点，存在插拔或针脚短路导致VBUS高压误触CC线的风险。因此选型需兼顾高工作电压与低结电容，避免影响BMC编码信号。东沃电子在该场景推荐选用DWC2428B-Q。
（3）D+/D-数据线防护
针对PD协商中的USB 2.0通信，D+/D-可选用DW05DLC-B-AT-S（SOD-323封装）。
三、东沃车规ESD常用型号大全

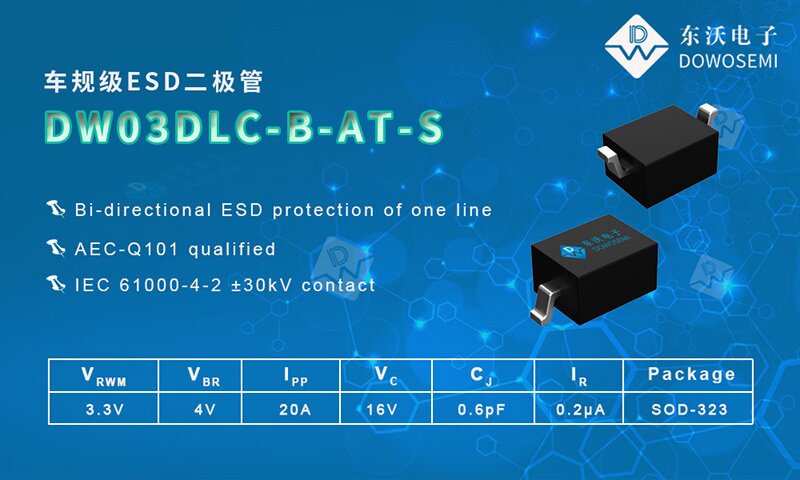

除了上述提及的车规ESD二极管型号之外，东沃常用车规ESD型号还有：DWC0825NS-Q、DWC0325NS-Q、DWC0428NS-Q、DWC0525NS-Q、DWC0526NS-Q、DWC2425NS-Q、DWC4840NS-Q、DWPMB0510D1-Q、DWPMB0511D1-Q、DWPUB3310D1-Q、DWPUB3313D1-Q、DWSLC0541NS-Q、DWUB0711D1-Q、DW03DPF-B-AT-S、DW3.3DF-B-AT-E、DW05DUCF-B-AT-E、DW05DRF-B-AT-E、DW05DPF-B-AT-S、DWC0325B-Q、DWC0525BH-Q、DWC2428B-Q、DWLB0512D2-Q、DWNC2F5V1BB-Q、DWPMB0511D2-Q、DWPMB0516D2-Q、DWPMB0515D2-Q、DWPUB0510D2-Q、DWPUB1211D2-Q、DWPUB2410D2-Q、DWS20NP-Q、DWS1531NT-Q、DWSUC0522N-Q、DWUB0510D2-Q、DW05-2R2P-AT-S、DWGU0512D6-Q、DWS18NPAH-Q、DWS24NPAH-Q、DWS48NPAH-Q、DWS0682NH-Q、DWGU0715D5-Q、DWGU1216D5-Q、DW24P4N3-S-Q、DW3.3-4R2P-AT-S、DW05-4R2P-AT-S、DW05-4R2PC-AT-S、DWSUC0324PG-Q、DWSUC3324PJ-Q、DWUC10F3V4U-Q、DWUC10F5V4UB-Q、DWUCS10F3V4UB-Q、RCLAMP0524P-Q、DW03D-B-AT-S、DW03DLC-B-AT-S、DW05D-AT-S、DW05D-B-AT-S、DW05DLC-B-AT-S、DW08DLC-B-AT-S、DW12D-AT-S、DW12D-B-AT-S、DW12DLC-B-AT-S、DW15D-B-AT-S、DW15DLC-B-AT-S、DW18D-B-AT-S、DW18DLC-B-AT-S、DW24D-B-AT-S、DW24DLC-B-AT-S、DW36D-AT-S、DW36D-B-AT-S、DW36DLC-B-AT-S、DWESD1LIN、DWNC3D27V1BC-Q、DWNC3D48V1B-Q、DWS05D3CEJS-Q、DWSUC05D3CE-Q、SD48C-Q、SD60C-Q、DW03D5-B-AT-E、DW05D5-AT-S、DW05D5BC-B-AT-E、DW05D5-BH-AT-S、DW05D5LC-B-AT-E、DW05D5UC-B-AT-E、DW07D5-S-Q、DW12D5-S-Q、DW12D5-B-AT-S、DW24D5-B-AT-E、DW24D5-B-AT-S、DWLB3611S5-Q、DWLU0510S5-Q、DWLU1210S5-Q、DWLU2410S5-Q、DWLU3610S5-Q、DWMB0510S5-Q、DWNC5D3V1BA-Q、DWNC5D5V1BA-Q、DWNC5D15V1BA-Q、DWNC5D15V1BA-Q、DWS15D5-Q、DWS24D5-Q、DWS36D5-Q、DWS36D5BH-Q、DWSUC0522D5-Q、DWU2021D5-Q、DWUB0510S5-Q、DWUB3310S5-Q、DWUB3310S9-Q、DWSUC05D9E-Q、DWSLC05D9CE-Q、DW05D9-B-AT-E、DWLC9D5V1U-Q、DWLU3610S9-Q、DWNC9D3V1BA-Q、DWNC9D5V1BA-Q、DWNC9D5V1UB-Q、DWRB0510S9-Q、DWRU0510S9-Q、DWRU3310S9-Q、DWS03D9CE-Q、DWS05D9CE-Q、DW03M2T-B-AT-S、DW05M2T-B-AT-S、DW12M2T-B-AT-S、DW15M2T-B-AT-S、DW15M2T-B-AT-W、DW24M2T-B-AT-S、DW27M2T-B-AT-S、DW36M2T-AT-S、DW36M2T-B-AT-S、DW48M2T-B-AT-S、DWLB3320T1-Q、DWNC23T48V2B-Q、DWUB2420T1-Q、NUP2105L、NUP3105LT1G、PESD1CAN、PESD2CAN、PESD2CAN-L、DW03-4R2S-AT-S、DW05-4R-AT-S、DW05-4R2S-AT-S、DW05-4RVLC-AT-E、DWLC236T5V2UA-Q、DWNC236T3V4B-Q、DW05MS-AT-S、DWRU0541T2-Q、DWSUC0532T-Q、DWUC236T5V4UB-Q、DW05R-AT-E、DWLC323T5V2U-Q、DWNC323T24V2BA-Q、DWS24M3-B-Q、DWSUC05M3LC-Q……
车规级ESD保护二极管选型，需要从认证、电压、电容、浪涌、封装和系统防护等多个维度综合评估。对于CAN、USB-PD、车载以太网、ADAS、BMS等不同场景，保护重点并不相同。以东沃电子DOWOSEMI为代表的车规ESD产品线，可为汽车电子提供较完整的静电与浪涌防护选择。实际选型时，建议结合具体接口参数、测试标准与整机EMC要求，向厂商获取最新规格书、认证资料与技术支持，以确保方案合理、可靠并具备量产一致性。具体详情，可咨询东沃产品工程师：13757736996（微信同号）余工
