工业PLC网关保护方案 东沃DOWO 电路保护不迷路

针对工业PLC网关在启停群脉冲干扰（EFT）、长线传输浪涌及静电等恶劣工况下的防护需求，东沃DOWO依托自研电路保护器件与二三极管产品，为AC/DC电源、RS-485、CAN、以太网、USB及无线端口提供分级、全兼容的接口防护方案，确保网关在高温、高湿、强电磁干扰环境下实现7×24小时协议转发与边缘计算，有效杜绝数据丢包与系统宕机。

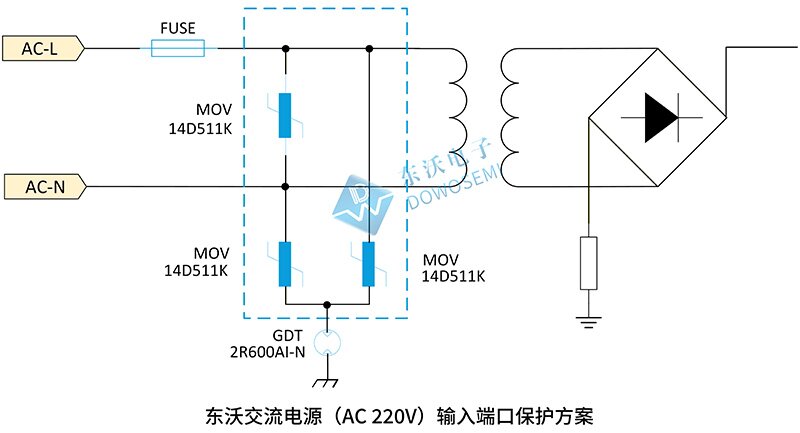

一、 交流电源（AC 220V）输入端口保护方案

1）防护策略：采用压敏电阻（MOV）与陶瓷气体放电管（GDT）组合泄放浪涌。

2）推荐选型：MOV选型14D471K 、20D471K、25D471K 或 14D511K 、20D511K 、25D511K；GDT选型2R600AI-N。

3）防护等级：满足IEC 61000-4-5 4kV~8kV不同级别浪涌测试。

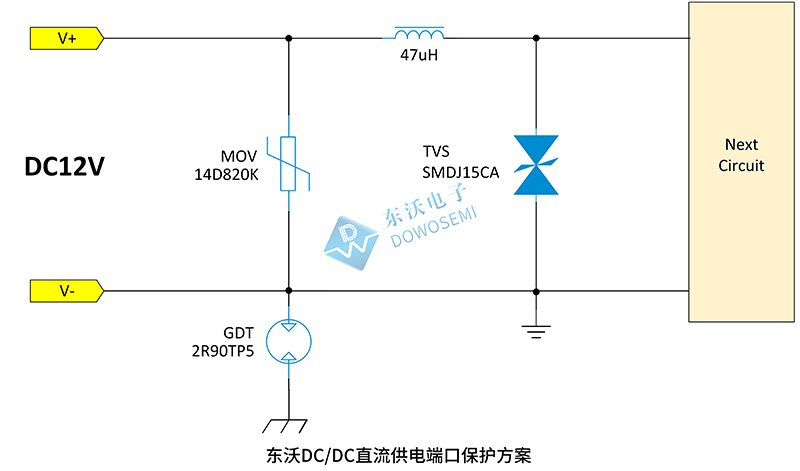

二、 DC/DC直流供电端口保护方案

1）三级防护方案

· 初级：GDT（2R090AI-D）+ MOV（14D820K），构建大电流泄放回路；

· 次级：共模电感滤波；

· 三级：TVS二极管（SMDJ15CA、SMDJ36CA）精准钳位，保护后级DC芯片。

2）防护等级：满足IEC 61000-4-5 浪涌4级要求。

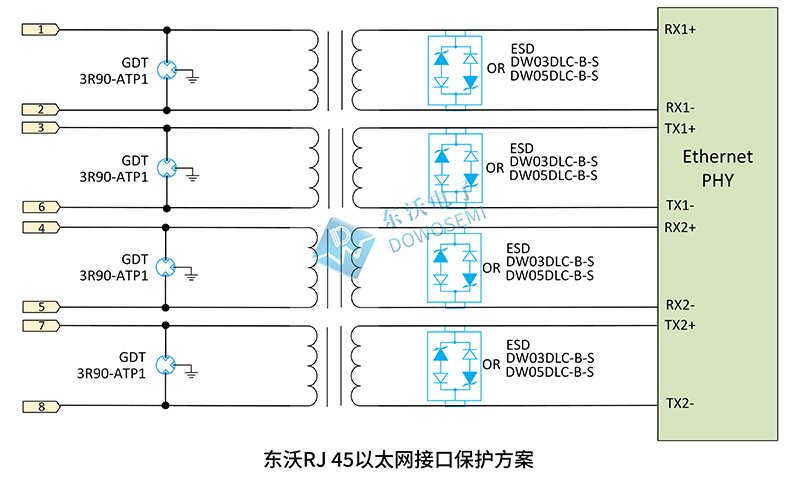

三、RJ 45以太网接口保护方案

1）分级防护

· 初级：选用GDT放电管3R90A-TP1，耐受雷击大电流；

· 次级：选用低结电容ESD（DW03DLC-B-S / DW05DLC-B-S，适配3.3V/5V电平），保护PHY芯片。

2）特性优势：GDT与ESD结电容均低于1pF，不影响高速信号传输。

3）防护等级：满足IEC 61000-4-2 接触放电 ±30kV / 空气放电 ±30kV。

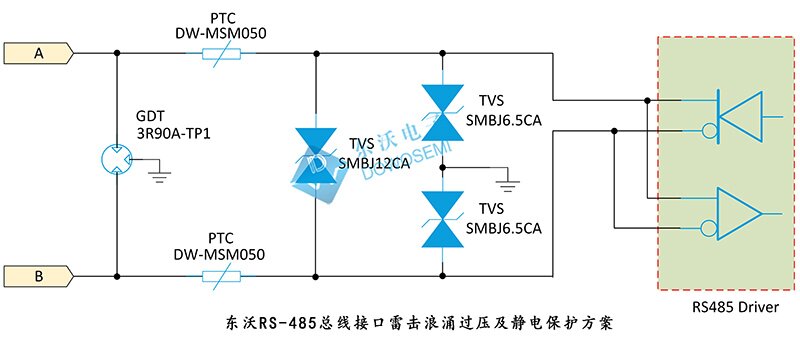

四、RS-485通讯接口保护方案

1）三级防护方案

· 初级：三端GDT选用 3R090A-TP1（8/20μs浪涌电流5kA），泄放雷击大电流；

· 次级：自恢复保险丝PPTC（DW-MSM050）实现退耦；

· 三级：TVS二极管选型SMBJ12CA、SMBJ6.5CA构成差模+共模钳位，保护RS-485芯片。

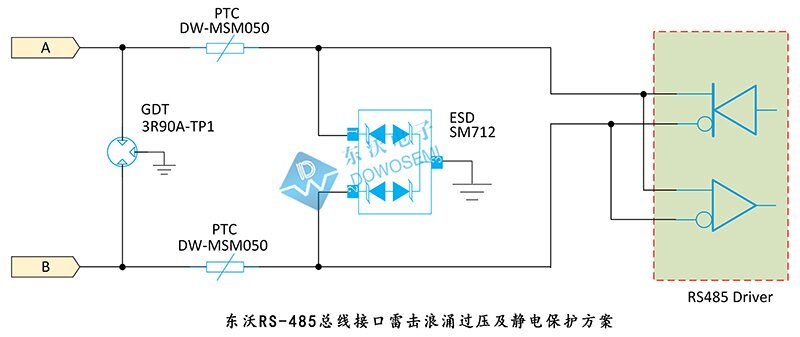

2）速率适配：常规速率选用SMBJ6.5CA；若是高通讯速率，可替换为低结电容ESD二极管型号SM712。

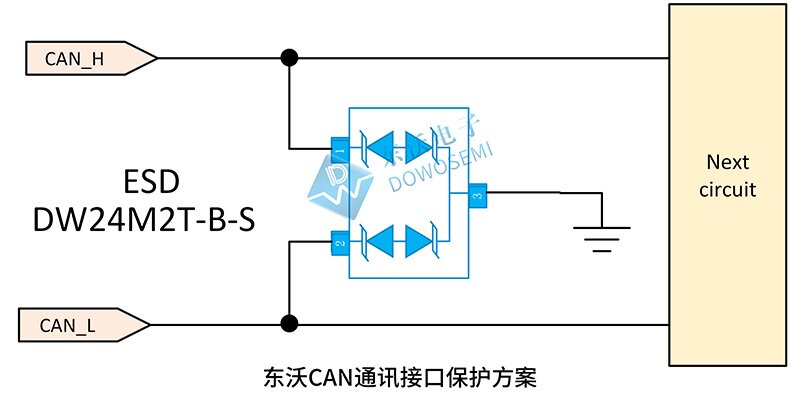

五、CAN通讯接口保护方案

1）推荐器件：双路ESD二极管 DW24M2T-B-S。

2）特性：结电容28pF，钳位电压35V，兼具低容与强防护，确保高速CAN信号不受干扰。

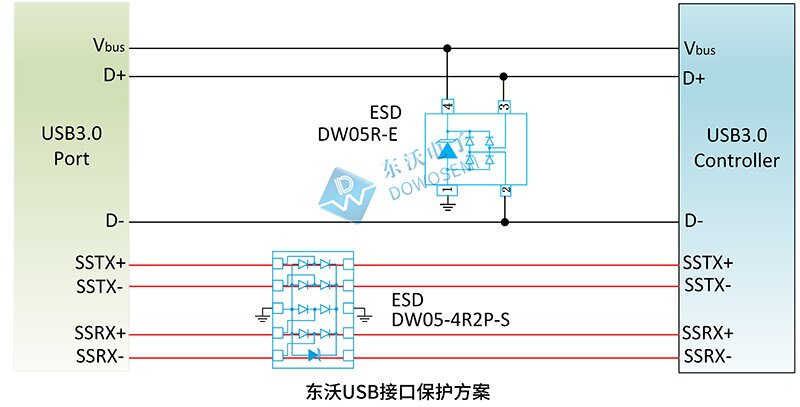

 六、USB接口防护保护方案

1）USB 3.0（TX/RX差分对）

选用ESD二极管DW05-4R2P-S，工作电压5V，结电容仅0.2pF，采用DNF2510-10L封装，交错引脚设计支持穿透式（Feed-through）布局，缩小PCB面积，降低Layout复杂度。

防护等级：IEC 61000-4-2 空气 ±18kV / 接触 ±12kV。

2）USB 2.0（D+/D-差分对）

选用ESD二极管DW05R-E，SOT-143封装，工作电压5V，结电容0.3pF，完全适配480Mbps信号速率。

防护等级：IEC 61000-4-2 空气 ±30kV / 接触 ±30kV。

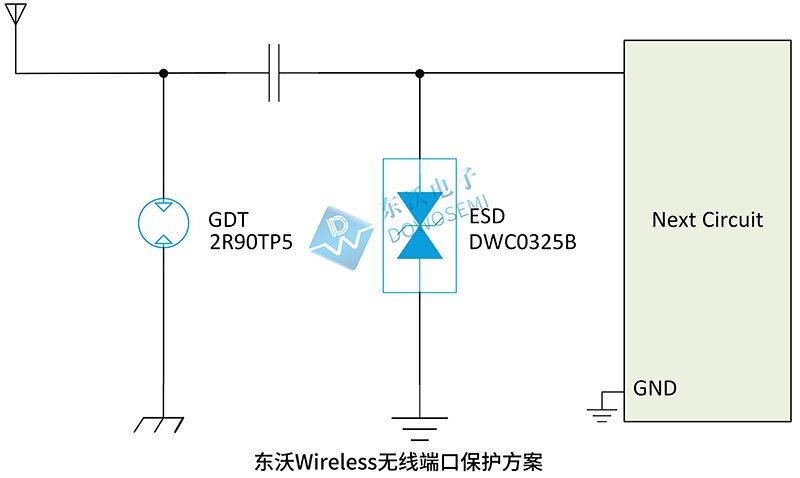

 七、Wireless无线端口保护方案

1）两级防护

· 初级：GDT 选用2R90TP5（低容、浪涌能力5kA），抵御雷击冲击；

· 次级：超低结电容ESD二极管DWC0325B（回扫型，0.22极低结电容，8/20μs下钳位电压＜5.5V@6A），确保无线高频信号完整无畸变。

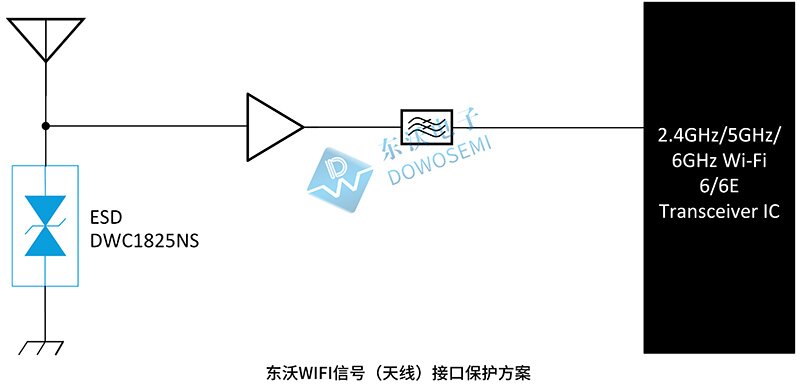

 八、WIFI信号（天线）接口保护方案

1）推荐器件：选用ESD二极管DWC1825NS（DNF0603封装，工作电压18V），采用Snap-back技术，回扫电压低，可有效钳位瞬态过压，保护后级射频电路；结电容仅0.6pF，确保高频天线信号无损传输。

2）备选型号：根据系统电平需求，还可选DWC2425NS（工作电压24V）。

3）防护等级：符合IEC 61000-4-2 接触放电 ±18kV，空气放电 ±15kV。

东沃DOWO全系列保护器件均经过严苛环境验证，方案兼具高可靠性、低信号衰减与灵活选型优势，为工业PLC网关提供从电源到通信接口的一站式电路保护，助力工业互联设备安全、稳定、长效运行。具体详情，可咨询东沃产品工程师：13675816901（微信同号）朱工
