在ESD保护二极管选型中，封装形式并非性能优劣的评判标准，而是基于应用场景、装配工艺及PCB布局的综合决策。东沃DOWO作为国内二三极管原厂品牌，其ESD二极管产品线覆盖DFN、SOD、SOT三大主流封装体系，各自适用于不同的设计约束条件。

DFN、SOD、SOT三大主流封装核心区别

DFN封装（无引脚扁平封装）：器件本体贴近接口，支路电感极低，适合高速信号、高密度布线场景。但其对钢网开窗、焊盘公差及贴装偏移较为敏感，返修难度较高，适用于空间受限且工艺成熟的量产项目。

SOD封装（两引脚单通道器件）：引脚外露、走线直观，封装尺寸可选范围广，生产与维修工艺成熟。但较大的焊盘和本体尺寸会占用更多布局面积，在高速信号线路上需评估焊盘引入的阻抗不连续性。

SOT封装（多引脚小型晶体管封装）：支持多通道、阵列或公共端（共用电源/地）拓扑结构，便于对多根关联信号进行集中保护。选型时需重点核查内部等效电路，确认公共引脚的回流路径是否低电感。

ESD二极管选型流程（封装后置原则）

正确的选型顺序应遵循“电性能优先，封装适配为辅”的原则，而非先入为主地选择某类封装，建议按以下步骤逐步收敛：

1）界定电压窗口：根据接口信号最高正/负摆幅及系统故障电压，确定器件的反向工作峰值电压及极性。

2）评估信号完整性：依据接口传输速率、眼图模板裕量及总线总容限，筛选结电容及通道间电容匹配度，避免高频衰减。

3）验证钳位能力：以后级芯片的耐受电压与预期的浪涌电流为基准，检查钳位电压是否满足保护阈值，不可仅关注器件标称的ESD防护等级（如IEC 61000-4-2）。

4）确定通道数与拓扑：明确单通道、双通道或多通道需求，并规划公共端（如地轨）能否就近接入低阻抗回流点。

5）封装与布局适配：在剩余候选型号中，综合比较封装面积、走线寄生电感、装配良率及可维护性，做出最终决策。

需注意：若封装先行，极易出现电参数不匹配（如电压窗口偏离）或布局隐患（如阵列公共端回流路径过长）等问题。

东沃SOT封装ESD二极管常用型号一览

在实际应用中，SOT封装ESD二极管应用极其广泛，常用客户问SOT封装具体型号有哪些？查阅东沃产品选型表可知，东沃SOT封装系列包含SOT-23、SOT-23-6L、SOT-143、SOT-323、SOT-353、SOT-363、SOT-523、SOT-563等多种引脚形式，以下为各封装下的典型型号（部分）：

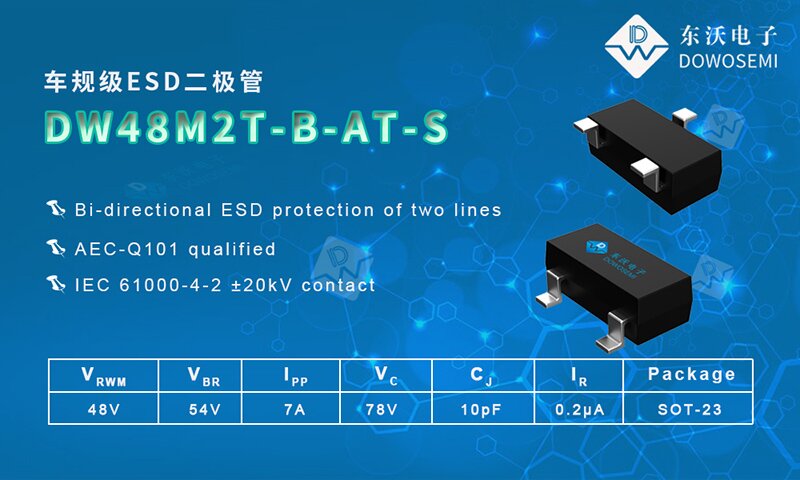

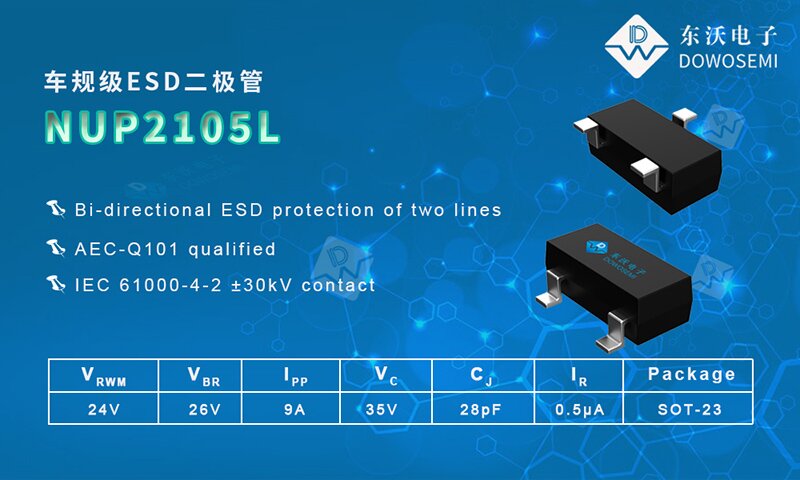

1）SOT-23封装ESD型号：DW03M2T-S、DW03M2T-B-S、DW03M2T-B-AT-S、DW05M2T-S、DW05M2T-B-S、DW05M2T-B-AT-S、DW12M2T-S、DW12M2T-B-S、DW12M2T-B-AT-S、DW15M2T-S、DW15M2T-B-S、DW15M2T-B-AT-S、DW24M2T-B-S、DW24M2T-B-AT-S、DW27M2T-B-S、DW27M2T-B-AT-S、DW36M2T-S、DW36M2T-AT-S、DW36M2T-B-S、DW36M2T-B-AT-S、DW48M2T-B-S、DW48M2T-B-AT-S、DWLB3320T1、DWLB3320T1-Q、DWNC23T48V2B、DWNC23T48V2B-Q、DWUB2420T1-Q、NUP2105L、NUP3105LT1G、PESD2CAN、PESD2CAN-L、SM712、SM712C……

2）SOT-23-6L封装ESD型号：DW03-4R2S-S、DW03-4R2S-AT-S、DW3.3-4RVLCH-E、DW05-4R-S、DW05-4R-AT-S、DW05-4R2S-S、DW05-4R2S-AT-S、DW05-4RVLC-E、DW05-4RVLC-AT-E、DWLC236T5V2UA、DWLC236T5V2UA-Q、DWNC236T3V4B、DWNC236T3V4B-Q、DW05MS-S、DW05MS-AT-S、DWRU0541T2、DWRU0541T2-Q、DWSUC0532T、DWSUC0532T-Q、DWUC236T5V4UB、DWUC236T5V4UB-Q……

3）SOT-143封装ESD型号：DW05R-E、DW05R-AT-E……

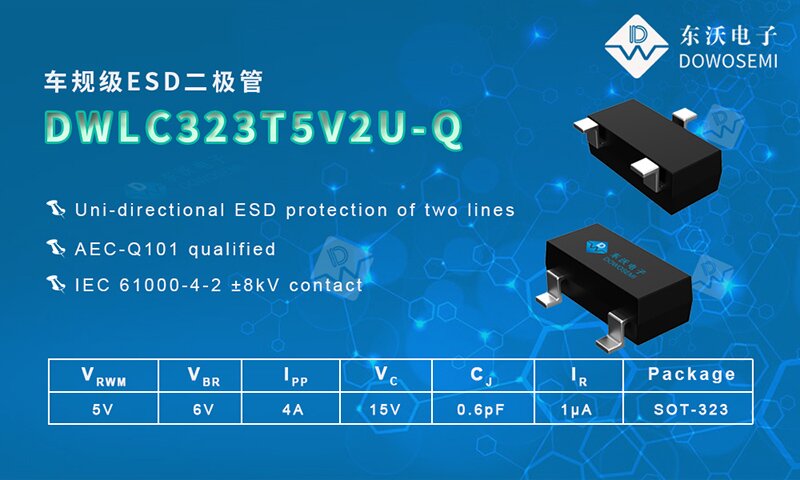

4）SOT-323封装ESD型号：DWLC323T5V2U、DWLC323T5V2U-Q、DWNC323T24V2BA、DWNC323T24V2BA-Q、DWS24M3-B、DWS24M3-B-Q、DWSUC05M3LC、DWSUC05M3LC-Q……

5）SOT-353封装ESD型号：DW05MF-S、DWLC353T5V4UA、DWS05MF……

6）SOT-363封装ESD型号：DWESD0504F、DWLC363T5V4UA、DWNC363T5V5UB、DWRU0541T6……

7）SOT-523封装ESD型号：DWSUC05M5、RCLAMP0502B……

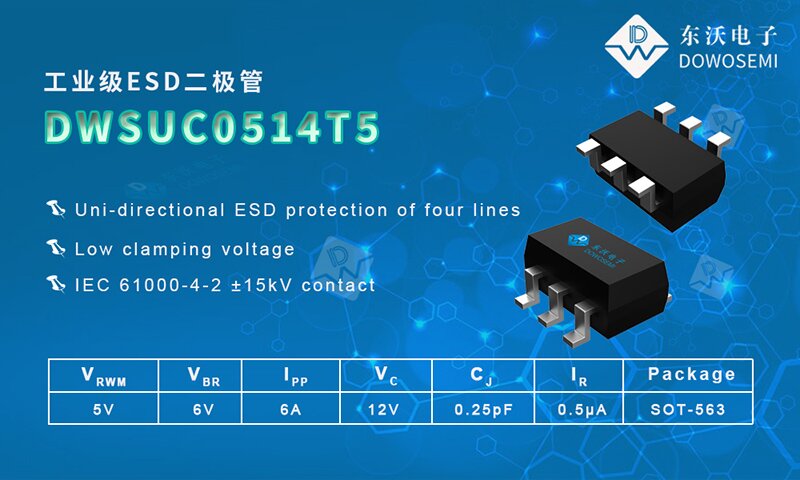

8）SOT-563封装ESD型号：DWESD0505T5L、DWLC563T5V2U、DWLC563T5V4U、DWR0504S6、DWR0504S6L、DWS05MFC、DWSUC0514T5……

说明：以上型号对应具体电参数请参阅东沃官方数据手册，结合实际接口要求进行最终确认。
