58V电压TVS二极管选型指南

在POE网口、工业电源、车载电子等场景中，58V是一个常见的直流工作电压或钳位电压节点。工程师在选型TVS二极管时，往往需要在反向关断电压、击穿电压、钳位电压、峰值脉冲功率和封装尺寸之间反复权衡——功率选小了扛不住浪涌，选大了又占空间、增成本。东沃电子（DOWOSEMI）作为国产电路保护器件及二三极管厂商，在58V这一电压档位上布局了完整的产品线，覆盖工业级和汽车级应用。

东沃58V TVS二极管选型矩阵

查阅“东沃产品选型表”可知，东沃自主研发、生产、销售的58V瞬态电压抑制TVS二极管型号覆盖从消费级到工业级、汽车级的完整产品谱系：

1）58V工业级TVS常用型号

SMF58A、SMF58CA、SMFE58A、SMF4L58A、SMF4L58CA、SMAJ58A、SMAJ58CA、SMA6J58A、SMA6J58CA、SMBJ58A、SMBJ58CA、SMB10J58A、SMB10J58CA、SMCJ58A、SMCJ58CA、3KP58A、3KP58CA、SMDJ58A、SMDJ58CA、5KP58A、5KP58CA、5.0SMDJ58A、5.0SMDJ58CA、6.6SMDJ58A、6.6SMDJ58CA、8.0SMDJ58A、8.0SMDJ58CA、12KP58A、12KP58CA、15KP58A、15KP58CA、30KP58A、30KP58CA等等。

2）58V汽车级TVS常用型号

TPSMF58A、TPSMF58CA、TPSMF4L58A、TPSMF4L58CA、TPSMAJ58A、TPSMAJ58CA、TPSMA6J58A、TPSMA6J58CA、TPSMBJ58A、TPSMBJ58CA、TPSMCJ58A、TPSMCJ58CA、TPSMDJ58A、TPSMDJ58CA、TP5.0SMDJ58A、TP5.0SMDJ58CA、SDP58A、SDP58CA、LDP58A、LDP58CA、TP6.6SMDJ58A、TP6.6SMDJ58CA、SM8S58A、SM8S58CA、15LDP58A、15LDP58CA等等，符合AEC-Q101认证标准，可通过ISO 7637-2 5a/5b及ISO 16750抛负载测试要求。

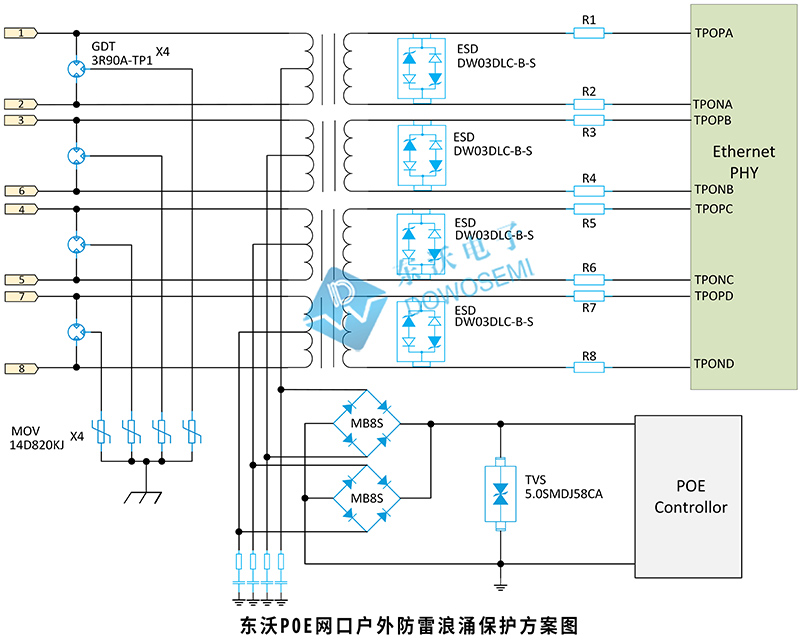

58V TVS二极管典型应用：POE网口户外防雷

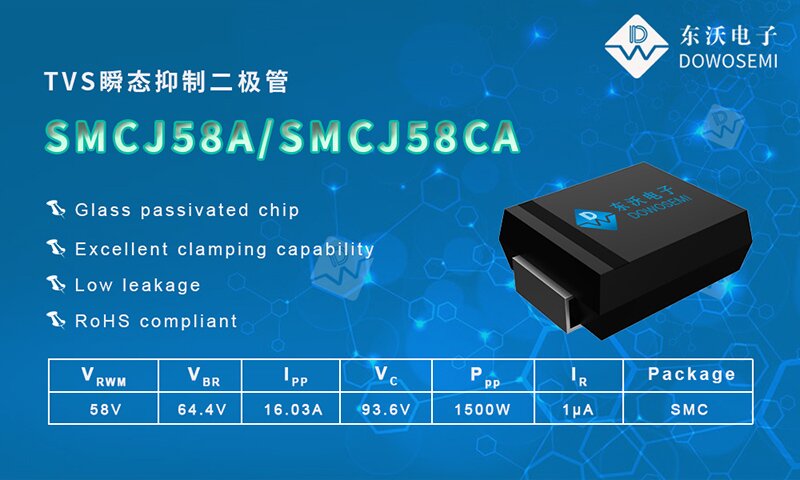

在POE网口户外防雷方案中，二级防护可采用1颗TVS二极管保护后端工作电路。东沃FAE工程师推荐选型：SMCJ58CA、5.0SMDJ58CA等型号，具体可根据浪涌防护等级进行选择。该方案采用GDT在变压器前端做共模浪涌防护，网络变压器后级用小体积、低结电容的TVS吸收差模能量，兼顾静电防护功能，满足IEC 61000-4-5、GB/T 17626.5等浪涌测试标准以及IEC 61000-4-2、GB/T 17626.2等静电测试标准。

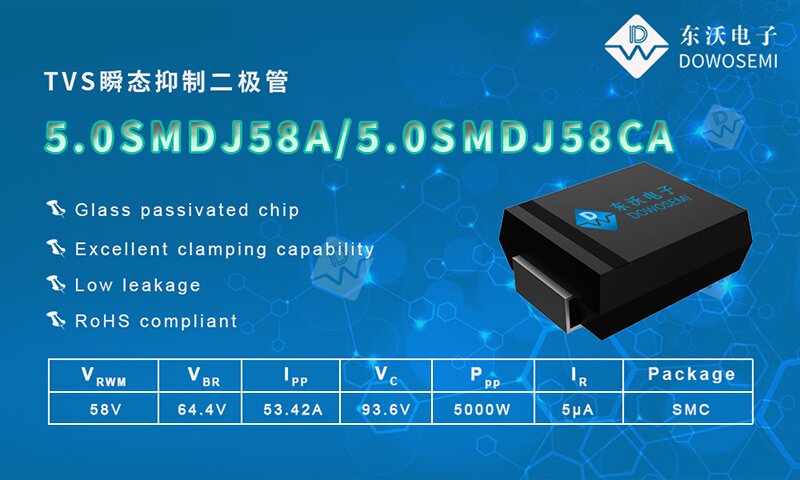

东沃5.0SMDJ58CA深度解析及选型建议

查阅东沃 “TVS-5.0SMDJ Series Datasheet” 规格书可知：

对于58V工作电压的电路保护需求，建议按以下逻辑进行选型决策：

1）按应用场景选择产品级别。 消费类/商用设备优先选用工业级SMF/SMAJ/SMBJ/SMCJ/SMDJ/5.0SMDJ系列；车载电子、ADAS传感器、BMS等安全相关场景，必须选用通过AEC-Q101认证的汽车级型号（TPSMF、TPSMAJ、TPSMBJ、TPSMCJ、TPSMDJ、TP5.0SMDJ、SDP、SM8S、LDP等系列），以确保在-55℃至+150℃宽温域、振动及湿度环境下保持长寿命可靠运行。

2）按浪涌等级选择功率档位。 一般信号端口防护可选用SMAJ/SMBJ系列（400W~600W）；POE网口及工业电源端口建议选用SMCJ（1500W）或5.0SMDJ（5000W）系列；车载抛负载防护建议选用SM8S系列（6600W）或更高功率的15LDP系列。

3）按极性选择单向或双向。 直流稳压电路、单极性信号线优先选用单向型号（后缀为“A”）；交流线路、差分信号线、POE差分对等需要双向钳位的场景，选用双向型号（后缀为“CA”）。

作为电路保护方案服务商，东沃DOWO配备专业的EMC实验室和可靠性实验室，多名资深电子工程设计师可为客户提供从器件选型到方案验证的全流程技术支持，帮助缩短产品研发周期。东沃TVS二极管产品均通过ISO 9001质量管理体系认证，并可根据客户需求提供免费样品和定制化电路保护方案设计服务。具体详情，可咨询东沃产品工程师：13757736996（微信同号）余工
