TVS二极管典型应用选型篇：东沃DOWO浪涌与静电保护设计

在电子系统日益复杂、电磁环境愈发严苛的今天，TVS瞬态抑制二极管已成为电源入口、信号线、通信接口等关键位置不可或缺的防护器件。它能够快速吸收瞬态高压，将电压钳位在安全范围内，从而保护后级敏感芯片免受浪涌、静电和电气快速瞬变的损害。作为专注二三极管及电路保护器件的原厂，东沃DOWO在TVS/ESD选型与浪涌防护设计方面积累了丰富经验，可针对汽车电子、智能机器人、PoE网口等场景提供成熟可靠的防护方案。

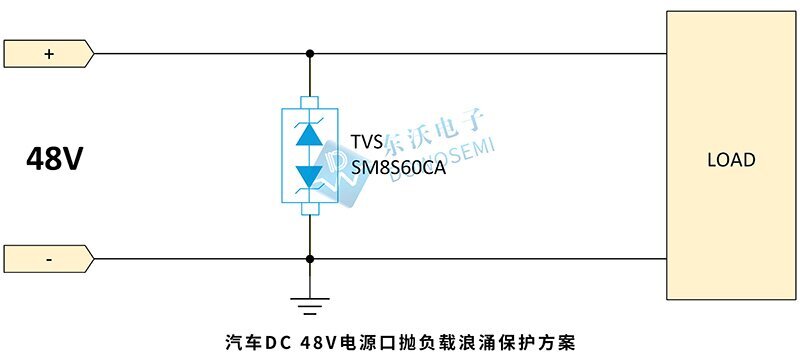

 一、48V汽车系统抛负载浪涌防护

针对汽车DC 48V电源输入口抛负载防护，设计需满足ISO 7637-2、ISO 16750-2等汽车电子标准中规定的瞬态脉冲测试要求（如5A/5B）。典型防护方案通常选用符合AEC-Q101认证的车规级TVS二极管，要求具备高浪涌承受能力、低钳位电压和快速响应特性，以确保端口在严苛浪涌冲击下依然安全可靠。

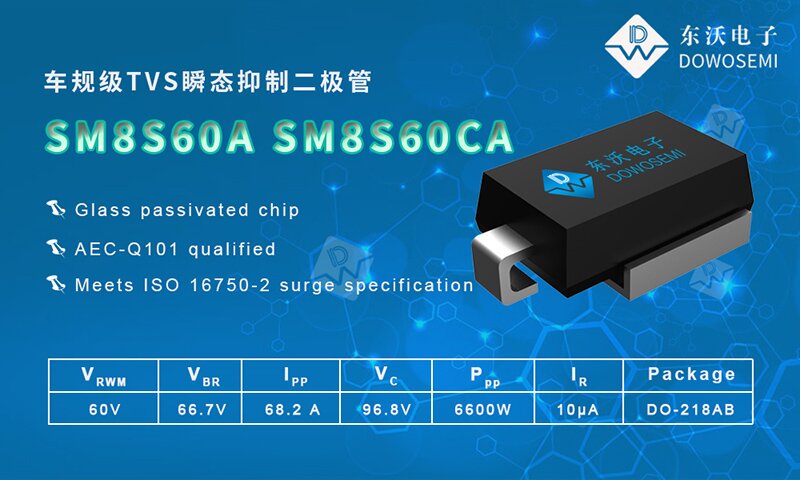

东沃DOWO技术推荐选用：SM8S60CA、TP5.0SMDJ58CA、SDP58CA、LDP58CA、15KP58CA、30KP58CA等型号，覆盖不同功率等级与封装需求，可满足GB/T 17626.5及IEC 61000-4-5标准中2kV以上浪涌防护要求。

二、智能机器人浪涌静电防护

智能机器人集成化系统中包含电池管理系统（BMS）、多模态传感器阵列、精密伺服电机及高速信号传输模块等关键硬件单元。随着系统集成度提升与作业环境复杂化，设备面临日益严峻的电磁兼容性挑战，主要表现为瞬态浪涌冲击及静电放电（ESD）。东沃DOWO FAE团队针对不同硬件单元给出如下选型建议：

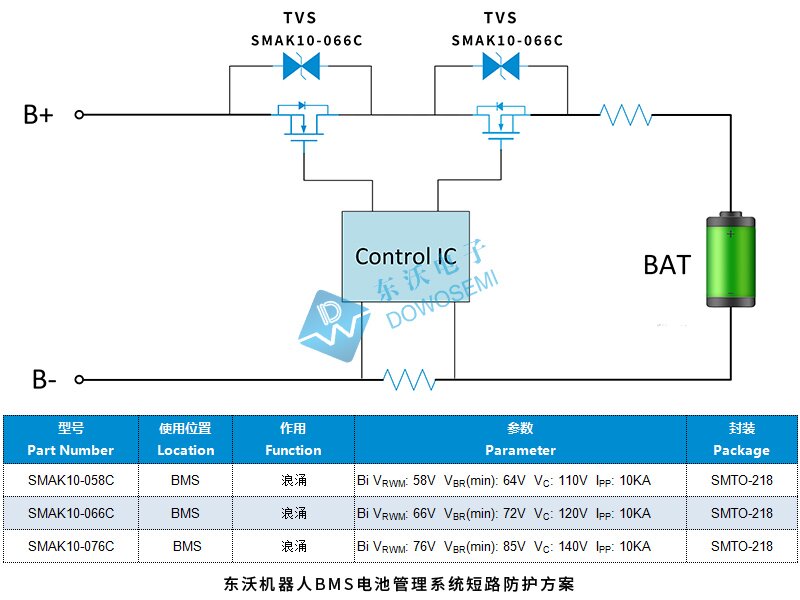

1）机器人BMS电池管理系统短路防护

东沃FAE工程师推荐SMAK10-058C、SMAK10-066C、SMAK10-076C型号TVS二极管，SMTO-218封装，额定峰值电流IPP可达10kA，低钳位、低漏电，满足HTRB、MSL、H3TRB、RSH等环境测试规范。

2）机器人电机驱动瞬态浪涌过压防护方案

东沃FAE工程师推荐5.0SMDJ51A、5.0SMDJ70A、8.0SMDJ80A，SMC封装，峰值功率可达8kW，低钳位、低漏电。

3）机器人DC-DC输入接口瞬态浪涌防护方案

东沃FAE工程师推荐选用SMF48A、SMAJ48A、SMF70A、SMAJ70A等型号TVS，具体可根据输入电压范围及电路工作电流选择相应型号。

4）机器人信号传输接口浪涌静电防护方案

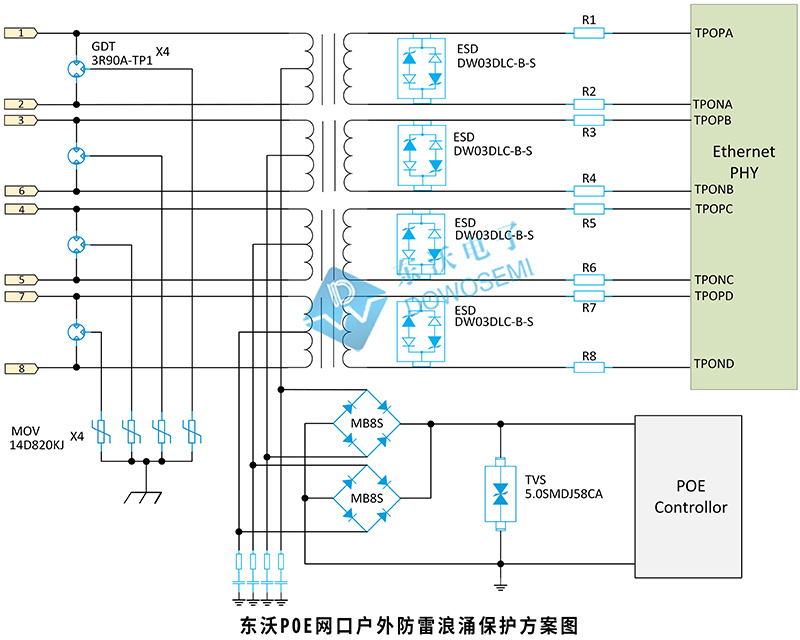

三、POE网口户外防雷浪涌保护

在POE网口户外防雷方案中，二级防护可采用1颗TVS二极管保护后端工作电路。东沃DOWO推荐选用：SMCJ58CA、5.0SMDJ58CA等型号，具体可根据浪涌防护等级进行选择。

对于以太网PHY芯片组，可能导致损坏的主要瞬变包括ESD静电冲击、电缆放电事件（CDE）和数据线上的电气快速瞬变（EFT）。为此，东沃DOWO推荐选用4颗ESD二极管DW03DLC-B-S保护8条数据线，为PHY芯片提供可靠防护。

四、东沃DOWO实力与服务

作为二三极管品牌原厂，东沃DOWO生产的TVS二极管应用广泛，覆盖汽车电子、工业控制、智能机器人、通信网络、安防、消费电子等多个领域。公司拥有完整的产品矩阵、稳定的品质体系和专业的FAE团队，可从器件选型、参数匹配、样品测试到EMC整改提供全流程支持。凭借可靠的产品品质与快速响应能力，东沃持续获得行业客户认可，并与多家合作伙伴建立战略合作。未来，东沃将继续深耕半导体防护器件领域，助力国产半导体品牌向上突破。
