车用快恢复二极管选型 推荐原厂 车规级品质
发表日期：2026-10-13浏览：20
昨日，江苏某新能源科技有限公司前来东沃DOWO咨询车用快恢复二极管选型。客户应用场景涉及车载电源、DC-DC转换、电机驱动续流等高频整流场合，对器件的反向恢复时间、浪涌能力、温度可靠性以及封装散热都有较高要求。

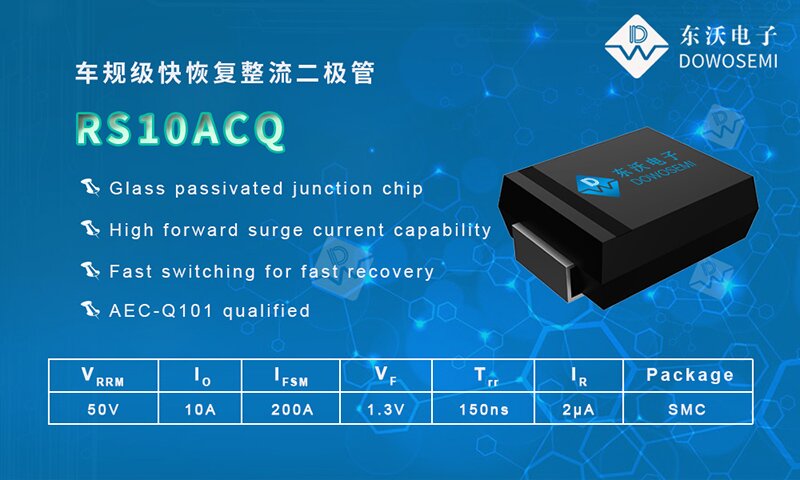

针对客户实际需求，东沃FAE工程师综合评估后，推荐了东沃车规级快恢复整流二极管——RS10ACQ。该型号是一款常用型车规快恢复二极管，兼顾10A大电流、200A浪涌能力、150ns快恢复时间以及SMC封装散热优势，适合对效率、可靠性和空间有要求的车载应用。
一、推荐型号：东沃RS10ACQ关键参数
查阅东沃 “FR-RS10ACQ~RS10MCQ (SMC) Datasheet” 规格书可知，RS10ACQ主要参数如下：
√ 最大可重复峰值反向电压：50V
√ 最大正向平均整流电流：10A
√ 正向不重复浪涌电流：200A
√ 最大正向电压：1.3V
√ 最大反向电流：2µA
√ 最大反向恢复时间：150ns
√ 典型热阻：47°C/W
√ 工作结温：- 55°C to +150°C
√ 存储温度：- 55°C to +150°C
√ 封装：SMC
√ 符合AEC-Q 101认证
二、车用快恢复二极管选型，不能只看电流
车用快恢复二极管广泛应用于车载充电机OBC、DC-DC转换器、电机驱动、BMS、车载照明、仪表电源、充电模块等场景，主要承担高频整流、续流、钳位、吸收等功能。选型时建议重点关注以下维度：
1）反向耐压 VRRM根据电路最高反向电压、汽车电源瞬态、负载突降等工况预留足够裕量。12V/24V/48V系统与高压平台需求不同，耐压选择也不同。
2）正向平均电流 IO
不能只看标称电流，还要结合占空比、环境温度、散热条件和降额曲线综合评估。
3）反向恢复时间 trr
trr越小，高频开关损耗越低，EMI表现通常越好。对高频DC-DC、OBC等场景尤其重要。
4）正向压降 VF
VF越低，导通损耗越小，有助于提升系统效率、降低温升。
5）浪涌电流 IFSM
车载环境存在启动浪涌、短路冲击、负载突变等瞬态，足够大的IFSM可提升系统鲁棒性。
6）热阻与结温
汽车电子环境温度高，热设计是关键。低热阻、高结温能力可提升长期可靠性。
7）封装形式
SOD-123、SMA、SMB、SMC等封装对应不同功率等级和空间要求。小体积选SOD/SMA，大电流高散热选SMB/SMC。
8）车规级品质
汽车电子对失效率、温度循环、湿度、振动、焊接可靠性要求更高。选型时应优先选择车规级产品，并索取对应规格书与可靠性资料。
三、东沃车规级快恢复二极管常用型号大全
除了RS10ACQ之外，东沃DOWO作为车规二三极管原厂，还供应多种封装、多种电压电流等级的车用快恢复二极管，常用型号如下：
1）SOD-123FH车用快恢复二极管常用型号RS1AFHQ、RS1BFHQ、RS1DFHQ、RS1GFHQ、RS1JFHQ、RS1KFHQ、RS1MFHQ……

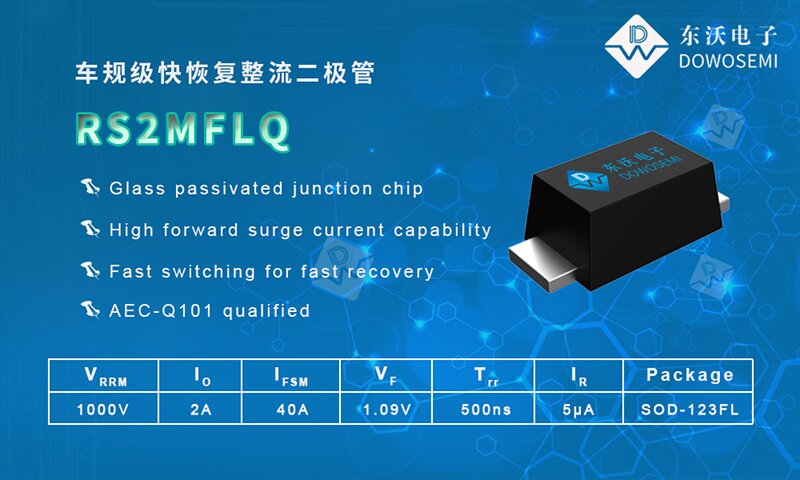

RS1AFLQ、RS1BFLQ、RS1DFLQ、RS1GFLQ、RS1JFLQ、RS1KFLQ、RS1MFLQ、RS2DFLQ、RS2GFLQ、RS2JFLQ、RS2KFLQ、RS2MFLQ……
3）SOD-123HE车用快恢复二极管常用型号
RS1AHEQ、RS1BHEQ、RS1DHEQ、RS1GHEQ、RS1JHEQ、RS1KHEQ、RS1MHEQ、RS2AHEQ、RS2BHEQ、RS2DHEQ、RS2GHEQ、RS2JHEQ、RS2KHEQ、RS2MHEQ……
4）SMA车用快恢复二极管常用型号
RS1AAQ、RS1BAQ、RS1DAQ、RS1GAQ、RS1JAQ、RS1KAQ、RS1MAQ、RS2AAQ、RS2BAQ、RS2DAQ、RS2GAQ、RS2JAQ、RS2KAQ、RS2MAQ……
5）SMAF车用快恢复二极管常用型号
RS1AAFQ、RS1BAFQ、RS1DAFQ、RS1GAFQ、RS1JAFQ、RS1KAFQ、RS1MAFQ、RS2AAFQ、RS2BAFQ、RS2DAFQ、RS2GAFQ、RS2JAFQ、RS2KAFQ、RS2MAFQ、RS3AAFQ、RS3BAFQ、RS3DAFQ、RS3GAFQ、RS3JAFQ、RS3KAFQ、RS3MAFQ……
6）SMB车用快恢复二极管常用型号
RS2ABQ、RS2BBQ、RS2DBQ、RS2GBQ、RS2JBQ、RS2KBQ、RS2MBQ、RS3ABQ、RS3BBQ、RS3DBQ、RS3GBQ、RS3JBQ、RS3KBQ、RS3MBQ、RS5ABQ、RS5BBQ、RS5DBQ、RS5GBQ、RS5JBQ、RS5KBQ、RS5MBQ……
7）SMBF车用快恢复二极管常用型号
RS2ABFQ、RS2BBFQ、RS2DBFQ、RS2GBFQ、RS2JBFQ、RS2KBFQ、RS2MBFQ、RS3ABFQ、RS3BBFQ、RS3DBFQ、RS3GBFQ、RS3JBFQ、RS3KBFQ、RS3MBFQ、RS5ABFQ、RS5BBFQ、RS5DBFQ、RS5GBFQ、RS5JBFQ、RS5KBFQ、RS5MBFQ……
8）SMC车用快恢复二极管常用型号
RS3ACQ、RS3BCQ、RS3DCQ、RS3GCQ、RS3JCQ、RS3KCQ、RS3MCQ、RS5ACQ、RS5BCQ、RS5DCQ、RS5GCQ、RS5JCQ、RS5KCQ、RS5MCQ、RS8ACQ、RS8BCQ、RS8DCQ、RS8GCQ、RS8JCQ、RS8KCQ、RS8MCQ、RS10ACQ、RS10BCQ、RS10DCQ、RS10GCQ、RS10JCQ、RS10KCQ、RS10MCQ……
其中，RS10ACQ属于SMC封装、10A、50V、150ns快恢复车规二极管，是本次客户选型推荐型号。若应用电压更高，还可选择同系列更高耐压型号，如RS10BCQ、RS10DCQ、RS10GCQ、RS10JCQ、RS10KCQ、RS10MCQ等。
四、为什么推荐东沃DOWO车规级快恢复二极管？
东沃DOWO是一家专业的二三极管、保护器件、MOS管、桥堆生产厂家及保护解决方案服务商。东沃自主研发、生产、销售的车规级快恢复二极管、肖特基二极管等产品，具备以下优势：
√ 原厂直供：自主研发、生产、销售，品质可控；
√ 车规级品质：面向汽车电子高可靠性要求，温度、浪涌、恢复特性表现稳定；
√ 封装多样：SOD-123FH、SOD-123FL、SOD-123HE、SMA、SMAF、SMB、SMBF、SMC等；
√ 型号齐全：1A~10A、50V~1000V多等级可选；
√ 现货库存：常用型号供货稳定；
√ 厂家价格：原厂成本优势；
√ 免费选型：FAE工程师一对一技术支持；
√ 免费样品：降低客户前期验证成本；
√ 品质保障：匠心智造，真芯守护。
想了解具体参数详情，可向东沃电子索取对应型号规格书。欢迎广大新老客户前来东沃DOWO咨询：13675816901（微信同号）朱工！
