DWS48NPAH-Q车规级ESD二极管 DFN1610 48V 原厂直供

在日益严苛的汽车电子、工业控制和通信设备中，静电放电（ESD）与浪涌瞬态威胁无处不在。东沃DOWO推出的DWS48NPAH-Q，是一款专为高压电源总线、信号接口及敏感负载设计的车规级单向ESD保护二极管，采用超紧凑DFN1610-2L封装，以卓越的浪涌吸收能力和极低的钳位特性，为您的系统提供坚实可靠的“最后一道防线”。具体参数详情，详见东沃电子“ESD-DWS48NPAH-Q Datasheet”产品规格书：

一、DWS48NPAH-Q核心特性

1）车规级品质认证：符合AEC-Q101标准，适用于严苛的车载环境（工作温度范围-55℃~+125℃），满足汽车零组件可靠性要求。

2）超强ESD防护能力：依据IEC 61000-4-2标准，提供±30kV（接触放电） 与±30kV（空气放电） 的静电防护能力，远超行业常规等级（±8kV/±15kV），可轻松应对生产组装及现场使用中的极端静电事件。

3）低钳位电压设计：在30A（8/20μs）峰值脉冲电流下，钳位电压低至60V，有效保护后级敏感芯片免受瞬态高压冲击，尤其适合48V电源轨及PoE供电线路。

4）超低漏电流：反向截止电压下漏电流极低（典型值<1μA），大幅降低系统待机功耗，延长便携设备电池寿命。

5）高浪涌吸收能力：峰值脉冲功率（8/20μs）高达1800W，可承受30A重复浪涌，确保在雷击、负载突降等恶劣工况下依然稳定。

6）绿色环保：100%符合RoHS、REACH标准，无卤素，满足全球环保法规要求。

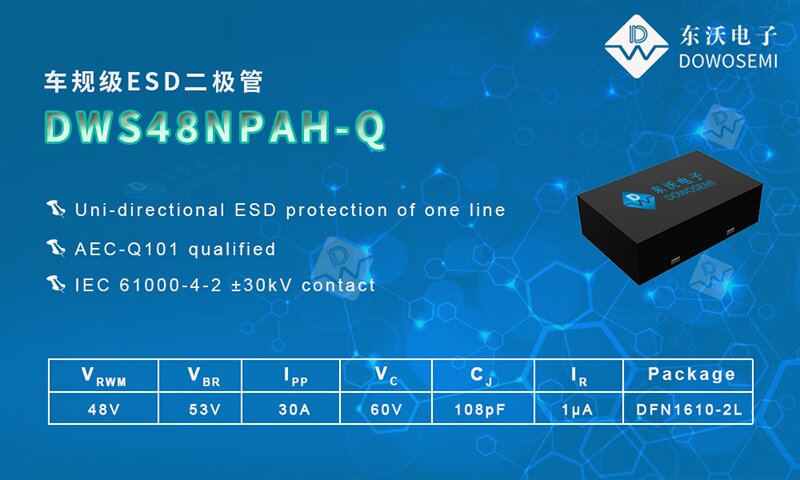

二、DWS48NPAH-Q电气参数

· 反向截止电压(Vrwm)：48V
· 击穿电压(Vbr)：53V
· 峰值脉冲电流(Ipp)@8/20us：30A
· 钳位电压(Vc)@Ipp：60V
· 峰值脉冲功率(Ppp)@8/20us：1800W
· 结电容(Cj)@1MHz：108pF
· 封装形式：DFN1610-2L
· 工作温度：-55℃ to +125℃

三、DWS48NPAH-Q典型应用

东沃DWS48NPAH-Q凭借高耐压、低钳位、小封装特性，广泛适用于以下领域：

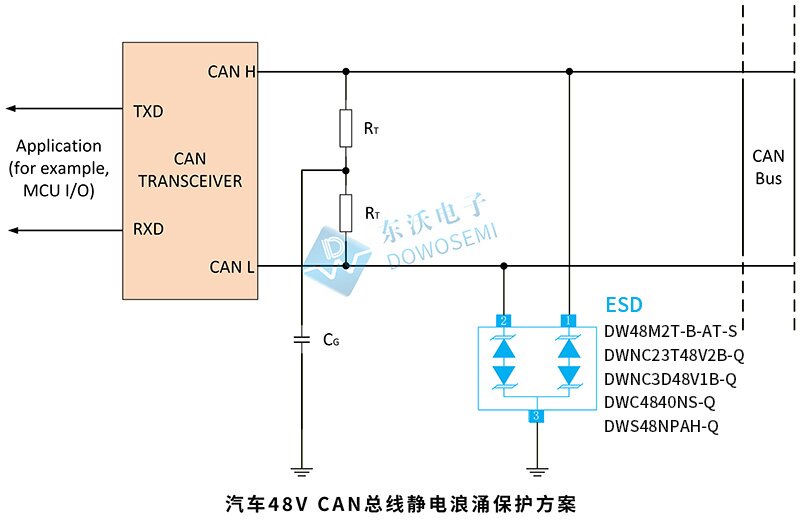

√  CAN bus protection
√  Automotive applications
√  Power supply protection
√  Power management
√  Cellular Handsets & Accessories
√  Notebooks, Desktops, and Servers
√  Industrial equipment
√  Portable instrumentation

四、东沃DFN1610封装ESD二极管产品家族

除了DWS48NPAH-Q之外，东沃还提供完整的DFN1610-2L封装系列ESD二极管，覆盖从低压到高压、从普通到车规的多元化需求，便于客户统一焊盘设计、灵活替换：

DW05-2R2P-S、DW05-2R2P-AT-S、DWGU0512D6、DWGU0512D6-Q、DWS18NPAH、DWS18NPAH-Q、DWS24NPAH、DWS24NPAH-Q、DWS48NPAH、DWS0682NH、DWS0682NH-Q……

关于DWS48NPAH-Q相关的知识就分享到这儿了。东沃电子深耕电路保护领域十余年，DWS48NPAH-Q现已全面量产，具备以下服务保障：

√  稳定可靠：通过AEC-Q101全套可靠性测试（HTRB、H3TRB、TC、HAST等），批次一致性优异。

√  价格竞争力：封测自有产线，成本控制优化，为客户提供高性价比车规器件。

√  快速交付：常规库存充足，支持现货供应，交期短至3~5个工作日。

√  灵活支持：可提供免费样品、免费EMC摸底测试、免费电路保护方案设计及整改优化咨询，助力客户加速产品上市。

√  小批量试产友好：支持最小包装起订，不设高门槛，方便研发阶段验证及小批量产。

如需获取车规级ESD二极管DWS48NPAH-Q完整规格书（Datasheet）、应用笔记或技术选型咨询，欢迎联系东沃DOWO资深产品工程师：13675816901（微信同号）朱工。期待与您携手同行，为您的产品构建坚不可摧的静电浪涌防护屏障。
