TPSMF5.0CA瞬态TVS二极管 小封装、大能量、车规品质

又到东沃DOWO每日科普时间了，今天要分享的是5V TVS二极管热销款：TPSMF5.0CA。东沃TVS二极管产品线极为丰富，车规级系列TVS涵盖TPSMF（200W）、TPSMAJ（400W）、TPSMBJ（600W）、TPSMCJ（1500W）、TPSMDJ（3000W）、TP5.0SMDJ（5000W）、SM5S（3600W）、SM6S（4600W）、SM8S（6600W） 等多个功率等级。从200W的小信号防护到6600W的大功率抛负载保护，从SOD-123FL超小封装到DO-218AB高功率封装，东沃能够为汽车电子的每一个节点提供精准匹配的防护方案。东沃产品性能已具备与国际一线品牌（如VISHAY、ONSEMI、LITTELFUSE等）对标的能力，是国产替代浪潮中的中坚力量。

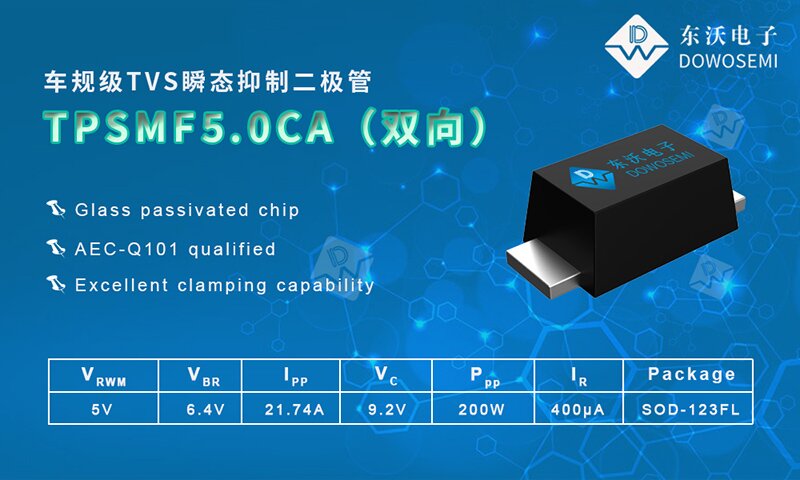

TPSMF5.0CA深度解析：小封装、大能量、车规品质

TPSMF5.0CA是东沃TPSMF系列车规级TVS二极管中的5V双向型号，符合AEC-Q101汽车质量标准。通过AEC-Q101认证意味着TPSMF5.0CA该器件在高温、高湿、振动、温度循环等苛刻环境下的长期可靠性得到了充分验证，是进入汽车供应链的“通行证”。查阅东沃TVS-TPSMF Series Datasheet规格书可知：

· ‌反向关断电压 (Vrwm)‌：5V
· ‌击穿电压 (Vbr)‌：最小值6.4V
· ‌钳位电压 (Vc)‌：9.2V（@Ipp 测试条件）
· ‌峰值脉冲电流 (Ipp)‌：21.74A（波形 10/1000μs）
· ‌峰值脉冲功率 (Ppp)‌：200W（10/1000μs 波形）
· ‌反向漏电流 (Ir)‌：400μA
· ‌工作温度范围‌：-55℃ ~ +150℃
· ‌封装形式‌：SOD-123FL
· ‌极性‌：双向（Bidirectional）
· 丝印：KEA

 值得一提的是，TPSMF系列车规级TVS管采用GPP玻璃钝化工艺制造，芯片结构经过特殊的散热处理技术优化，响应速度达到P秒级，能够在瞬态过压发生的瞬间迅速导通并将电压钳制在安全范围内。这种快速响应特性对于保护车载MCU、传感器、通信接口等对电压敏感的器件至关重要。

 东沃5V TVS二极管：工业车规 应有尽有

东沃DOWO是一家专注于高品质电路保护元器件和二三极管的国家高新技术企业，集研发、生产、销售于一体。东沃已建立起完善的车规产品封装测试产线，相关产品已直接或间接进入上汽、吉利、奇瑞、小米、零跑、三一等国内主流汽车厂商的供应体系。除了TPSMF5.0CA之外，东沃5V瞬态抑制TVS二极管典型型号涵盖：

1）工业级TVS：SMF5.0A、SMF5.0CA、SMFE5.0A、SMF4L5.0A、SMAJ5.0A、SMAJ5.0CA、SA5.0A、SA5.0CA、SMA6J5.0A、SMA6J5.0CA、SMBJ5.0A、SMBJ5.0CA、SMB10J5.0A、SMB10J5.0CA、SMCJ5.0A、SMCJ5.0CA、3KP5.0A、3KP5.0CA、SMDJ5.0A、SMDJ5.0CA、5KP5.0A、5KP5.0CA……

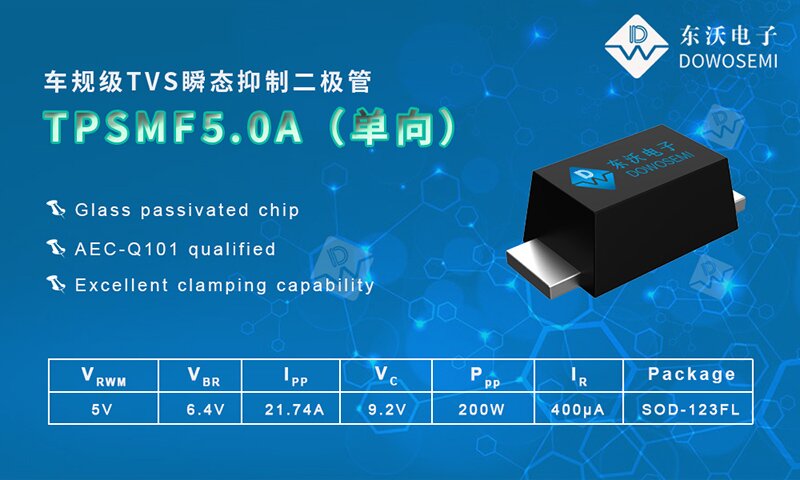

2）车规级TVS：TPSMF5.0A、TPSMF5.0CA、TPSMF4L5.0A、TPSMF4L5.0CA、TPSMAJ5.0A、TPSMAJ5.0CA、TPSMBJ5.0A、TPSMBJ5.0CA、TPSMCJ5.0A、TPSMCJ5.0CA……

不只是产品，更是完整的解决方案

选择东沃DOWO，获得的不仅仅是一颗TVS二极管。东沃电子拥有专业的EMC测试实验室和可靠性实验室，免费为客户提供全面的电路保护设计方案服务，包括方案设计、器件选型、样品供应、EMC测试、产品整改等。多名资深电子工程设计师坐镇，能够在最短时间内为客户提供高可靠、高稳定的电路保护解决方案。同时，东沃产品现货库存充足、交期快，并提供免费样品，助力客户加速产品研发与量产进程。

在汽车电子安全日益受到重视的今天，选择一颗靠谱的车规级TVS二极管，就是为整车可靠性加上一道坚实的保险。东沃TPSMF5.0CA——以车规品质、卓越性能、完善服务，守护每一辆车的电子心脏。具体详情，可咨询东沃产品工程师：13675816901（微信同号）朱工
