S端子接口静电浪涌保护方案

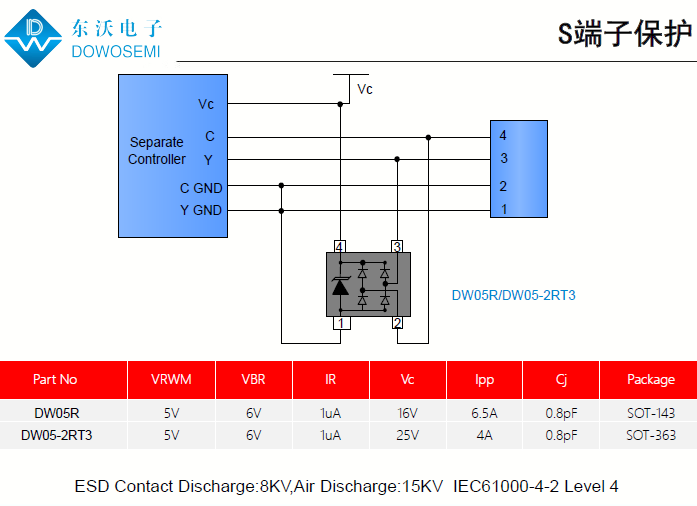

东沃技术团队设计的S端子接口静电浪涌防护方案，如下图：

从S端子接口静电浪涌防护方案图中可以看出，保护元器件采用了东沃研发、生产、销售的ESD静电保护管DW05R（SOT-143封装）、DW05-2RT3（SOT-363封装），静电符合IEC61000-4-2 等级4，接触放电8KV，空气放电15KV。当然，关于S端子接口静电浪涌防护，有很多设计防护方案。具体选用哪种，客户可以按需选择！

想了解更多有关S端子静电浪涌防护方案、ESD静电保护管型号、参数、特性、规格书及应用，欢迎与东沃电子技术沟通交流：136 7581 6901（微信同号）朱工！
