智能抄表模块浪涌过压保护方案

一、应用背景

1）国内电网杂波很多，电网太脏，导致电表抄表模块损坏，给电力公司造成重大损失。

2）电网中的电线拉的较长，容易感应到雷击浪涌，进而烧坏电表中的电子模块。

二、方案说明及注意事项

• 交流输入口可防IEC61000-4-5组合波差共模6KV；

• 电力载波口可防电源输入杂波信号，用TSS滤除，安全、可靠；

• 可满足UT-T K21标准浪涌测试要求，防护等级10/700uS差共模6KV,可通过电力线感应和；

三、方案应用

国网、南网抄表模块、电表采集器等

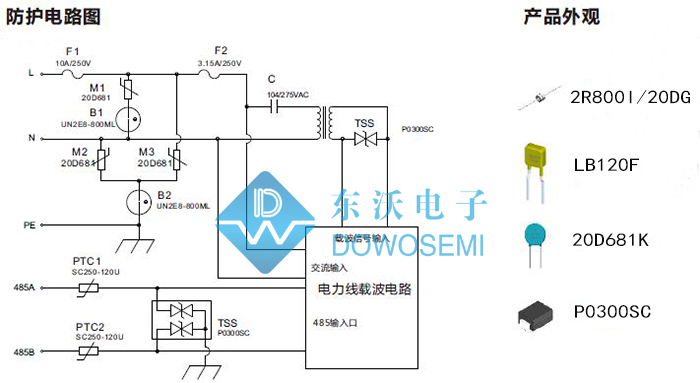

四、防护电路图

五、保护器件详解

1）陶瓷气体放电管2R800I/20DG

直流标称电压（V）：800 V

冲击击穿电压（1KV/μs）：≤ 1200 V

耐脉冲冲击电流（8/20μs）：20 KA

极间电容Cp：≤ 1.5 pF

绝缘电阻：≥ 1 GΩ

2）温度保险丝插件LB120F

最大冲击电压：250 V

最大冲击电流：3 A

最大不动作电流：0.12 A

3）压敏电阻：20D681K

压敏电压（@1mA）：612 V-748 V

突破电流耐量（8/20μs）：6500 A

最大抑制电压（@5A）：1120 V

4）半导体放电管P0300SC

V_DRM：25V

V_S：40V

V_T：4V

I_DRM：5μA

I_S：800mA

I_T：2.2A

I_H：50mA

C_O：100pF

耐10/700μS电压冲击能力：6KV
