3.7V锂电池浪涌静电防护方案设计和TVS/ESD二极管选型攻略

发表日期:2024-01-16来源:www.dowosemi.cn浏览:288

3.7V锂电池是一种标称电压为3.7V,满电电压为4.2V的锂电池,其容量从几百到几千毫安时不等,一般应用于各种仪器仪表、检测仪器、医疗仪器、POS机、笔记本电脑等产品上。浪涌静电,可谓是无处不在。针对3.7V锂电池浪涌静电保护,该选用什么型号的电路保护器件为其保驾护航呢?

3.7V锂电池浪涌静电防护方案设计图


3.7V锂电池浪涌静电防护方案详解

从东沃3.7V锂电池浪涌静电防护方案设计图可知,东沃电子技术推荐选用4.5V的ESD静电保护二极管或6V的TVS二极管来保证电源IC的安全。电路板布局对抑制静电放电、电涌瞬变、电快速瞬变(EFT)至关重要,3.7V锂电池浪涌静电防护需要遵循以下原则:

1)将TVS/ESD二极管尽可能靠近输入端子或接头;
2)尽量减少平行信号路径;
3)最小化所有PCB导电回路,包括电源和接地回路;
4)TVS二极管后端电路加上采样电阻,起到阻流的作用,更有利于TVS二极管释放浪涌,从而保护后端电路;

3.7V锂电池浪涌静电防护TVS/ESD二极管型号

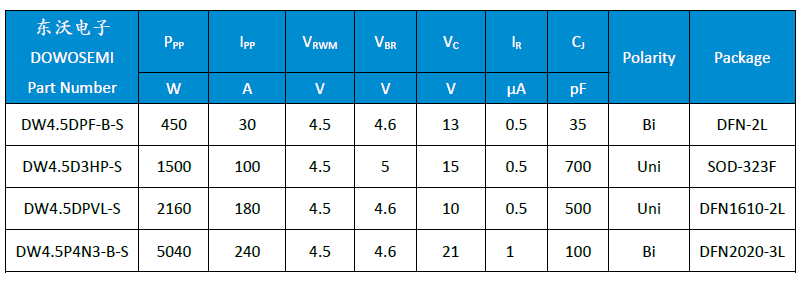

方案中选用的TVS/ESD二极管型号如下图所示:



每个型号区别主要看封装形式和抗浪涌电流大小。

以上是东沃3.7V锂电池浪涌静电防护方案设计图,如有特殊需求,欢迎前来探讨。浪涌静电防护方案,找东沃电子,电路保护不迷路!东沃电子有专业工程师设计方案并协助选型,有免费的EMC实验室供您测试。方案中选用到的ESD二极管DW4.5DPF-B-S、DW4.5D3HP-S、DW4.5DPVL-S、DW4.5P4N3-B-S和TVS二极管SMF4L6.0A、SMAJ6.0CA、SMBJ6.0CA、SMCJ6.0CA、SMDJ6.0CA,东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型,欢迎广大新老客户前来咨询:137 5773 6996(微信同号)余工
