TMP1780汽车级线性LED驱动器 16通道 每通道100mA

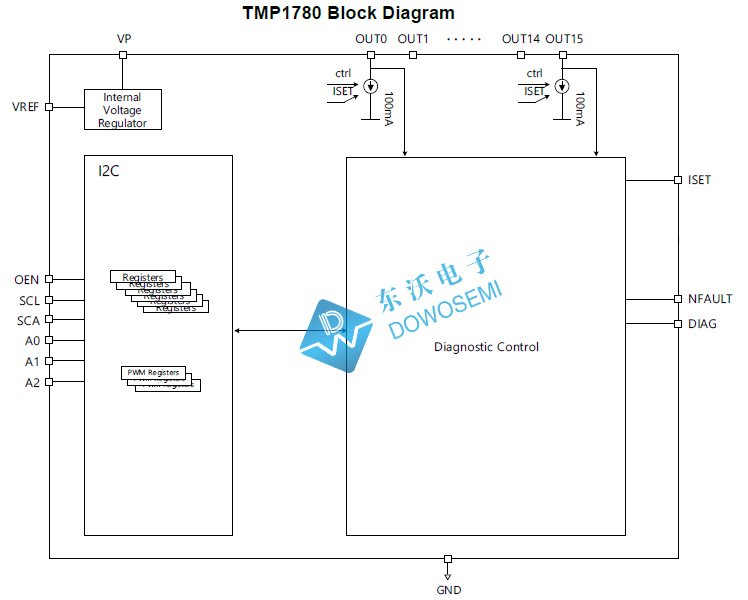

东沃电子（DOWOSEMI）代理的汽车级线性LED驱动器TMP1780是由16个具有共同参考的线性可编程恒定电流源组成。TMP1780通过I2C串行接口对于每个可编程输出沟道单独使用脉宽调制 (PWM)，因此可实现128级不同的占空比。PWM频率可以四种不同的配置进行选择，最高为1200 Hz。TMP1780可使用I2C总线的微控制器应用或独立应用。LED亮度级别可使用外部电阻器轻松编程。每个通道都有一个内部电路来检测开路负载情况，且具有可选的自动恢复模式。如果一个驱动器处于开路负载情况下，则可根据可编程位设置进行关断其他通道。TMP1780芯片适用于汽车应用中基于LED的后尾组合灯调节和控制。

接下来，专业一级代理商东沃电子（DOWOSEMI）从特性、引脚配置分配和应用三个方面带您走进汽车级LED驱动器TMP1780的世界，查阅TMP1780产品手册可知：

1）TMP1780汽车级线性LED驱动器特性

√ 16通道，电流源高达10 mA
√ 整个I2C中每个通道的独立PWM控制
√ 150、300、600 和 1200 Hz PWM控制
√ 打开LED灯串诊断
√ 电流设置单电阻
√ 8位I2C接口解决方案
√ 输出使能引脚控制
√ 开路负载和欠压保护
√ 过温保护
√ 低发射与扩频
√  Wettable Flank 40QFN PKG

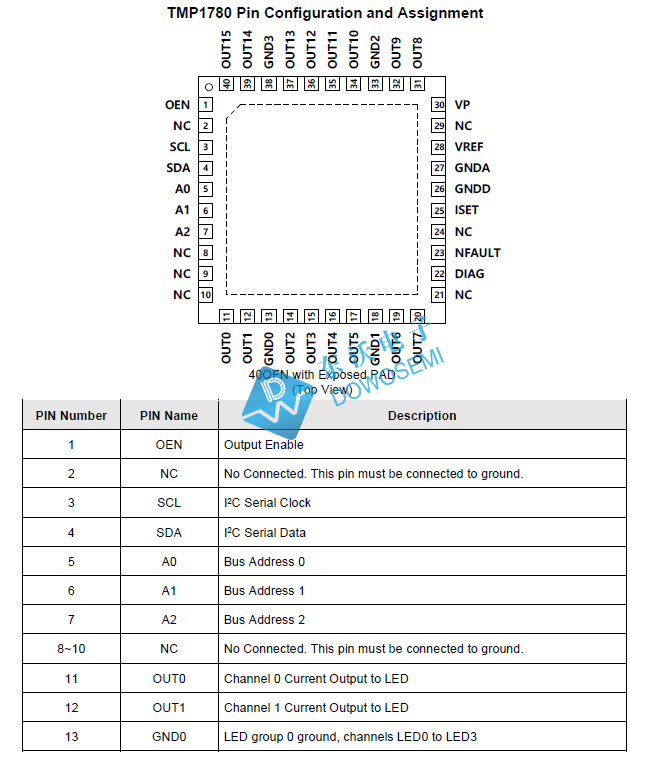

2）TMP1780汽车级线性LED驱动器引脚配置分配

3）TMP1780汽车级线性LED驱动器应用

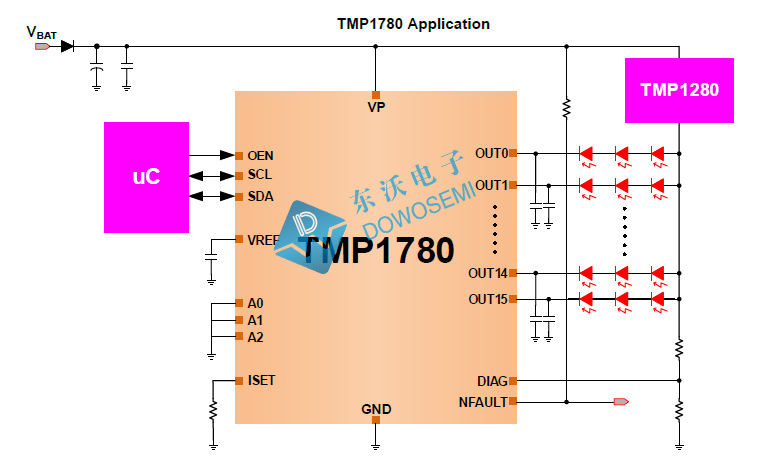

TMP1780汽车级线性LED驱动器能够满足各种汽车的照明需求，包括日行灯、车载娱乐显示屏、动态方向灯、仪表盘背光、侧灯、尾灯和照地灯等。关于TMP1780汽车级线性LED驱动器应用，如下图：

相信很多电子工程师已经知道，TMP1780汽车级线性LED驱动器可替代替换Elmos品牌E522.48 (16CH, 100mA/CH, I2C bus interface)、安森美OnSemi品牌NCV7685 (12CH, 60mA/CH, I2C bus interface)、MPS品牌MPQ3326(16CH,60mA/CH, I2C bus interface)芯片。如果客户同板项目或异板项目距离I2C总线长度不超过30cm，TMP1780也可以代替代换如下芯片料号：

Elmos品牌E522.49 (16CH, 100mA/CH, differential bus UART interface)、TI品牌TPS929120-Q1 (12CH, 75mA/CH, UART interface by CAN physical layer)。TMP1780品质卓越、可靠稳定、性价比高、交期迅速，可替代替换Onsemi、Elmos、MPS、TI等品牌对应的物料，极大缓解了客户的缺货问题。有关TMP1780交期、报价、替代替换等具体详情，可咨询东沃电子销售工程师：137 5773 6996（微信同号）余经理
