自恢复保险丝PPTC选型参数,有哪些?

发表日期:2022-01-07浏览:1621

自恢复保险丝最大的优势是其在额定使用范围内,每次故障排除之后,不需要重新更换自恢复保险丝,可反复多次应用于电路中,有效节约维修时间和降低成本。自恢复保险丝对电流和温度尤其地敏感,其电阻会随着电流和温度的增大而增大。自恢复保险丝广泛应用于消费类、工业、汽车、安防、通信等电子产品的通信线、I/O接口、电源线等过流保护。在应用时,串联电路中,在电路正常工作时,为低阻值,对电路几乎无影响。

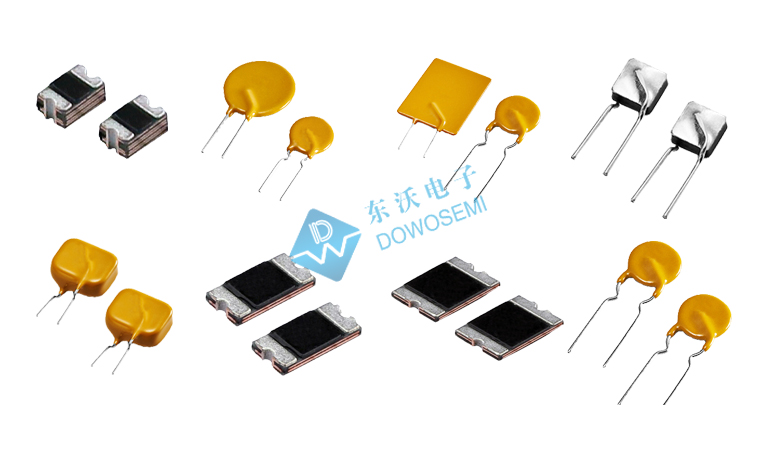

自恢复保险丝PPTC有直插和贴片之分,封装多样,型号齐全。自恢复保险丝选型是新老电子工程师们最关注的问题之一。俗话说得好,工欲善其事必先利其器,自恢复保险丝选型之前,第一步要掌握的是参数及其含义,这个也是今天东沃电子(DOWOSEMI)要跟大家科普的话题。自恢复保险丝选型过程中,会涉及到的参数有:维持电流(Ihold)、最大电压(Vmax)、最大动作时间(Ttrip)、零功率电阻(R)、动作电流(Itrip)、最大电流(Imax)、稳态功耗(Pd)、最大电阻值(R1max)、环境温度、封装形式等等。

1)维持电流(Ihold):也叫最大不动作电流,即在规定的环境温度下(25℃),PPTC自恢复保险丝始终保持其低电阻状态的最大电流。

2)最大电压(Vmax):连续施加给PPTC自恢复保险丝但没有超过最大过载电流的最大直流或交流电压。

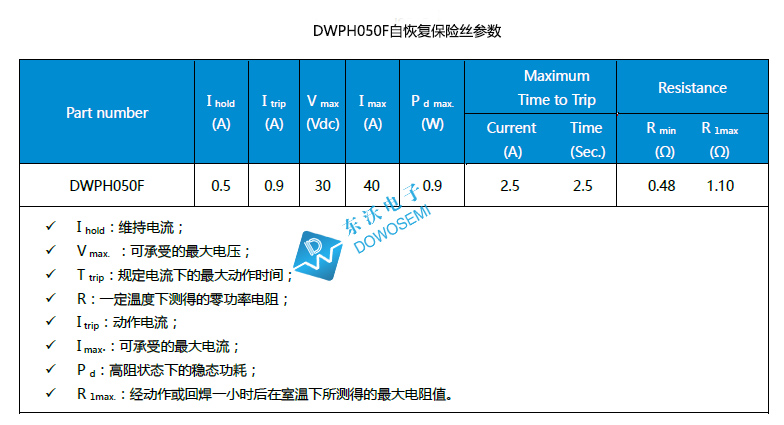

3)最大动作时间(Maximum Time to Trip):查看自恢复保险丝DWPH050F规格书,可知,当通过PPTC的电流为2.5A时,其动作时间应小于2.5S。

4)零功率电阻(R):一定温度下测得的零功率电阻。

5)动作电流(Itrip):工作电流。

6)最大电流(Imax):工作温度范围内PPTC自恢复保险丝不能超过的电流值。

7)稳态功耗(Pd):高阻状态下的稳态功耗。

8)最大电阻值(R1max):经动作或回焊一小时后在室温下所测得的最大电阻值。

9)环境温度:PPTC自恢复保险丝对环境温度比较敏感,在比较高的环境温度下,PPTC自恢复保险丝的维持电流值要降额选取,具体可参考规格书。

10)封装形式:有插件封装和贴片封装两大系列,具体封装形式,详见东沃电子自恢复保险丝选型手册和产品规格书。

看完本文,相信您已掌握了自恢复保险丝PPTC参数及含义,接下来,研究自恢复保险丝选型技巧,定然会畅通无阻。不过,在自恢复保险丝PPTC选型的路上,碰到问题也没关系,自恢复保险丝厂家东沃电子,一对一免费指导您选型、免费样品、免费方案设计,咨询热线:136 7581 6901(微信同号)朱经理
