瞬态抑制TVS二极管 PESD5V0L1BA 原厂直供

发表日期:2023-10-17浏览:208

PESD5V0L1BA有方向吗?
PESD5V0L1BA是什么类型的二极管?
PESD5V0L1BA二极管工作电压多大?是SOD-323封装吗?
瞬态抑制TVS二极管 PESD5V0L1BA哪家厂家有现货?国产品牌原厂有哪些?
……


二极管厂家东沃电子(DOWOSEMI)推出的PESD5V0L1BA是一款热销型瞬态抑制TVS二极管,在实际应用中
,经常能看到PESD5V0L1BA的身影。那么,关于TVS二极管PESD5V0L1BA特性、参数、典型应用、价格、交
期等方面的信息,您知道多少呢?查看
东沃电子“ESD-PESD5V0L1BA Datasheet”产品规格书可知:

1)瞬态抑制TVS二极管 PESD5V0L1BA特性

√ IEC 61000-4-2 4级ESD保护 ±30kV接触放电 ±30kV空气放电
√ 低钳位电压
√ 低漏电流
√ 低结电容
√ 符合RoHS标准
√ 保护一条双向线路

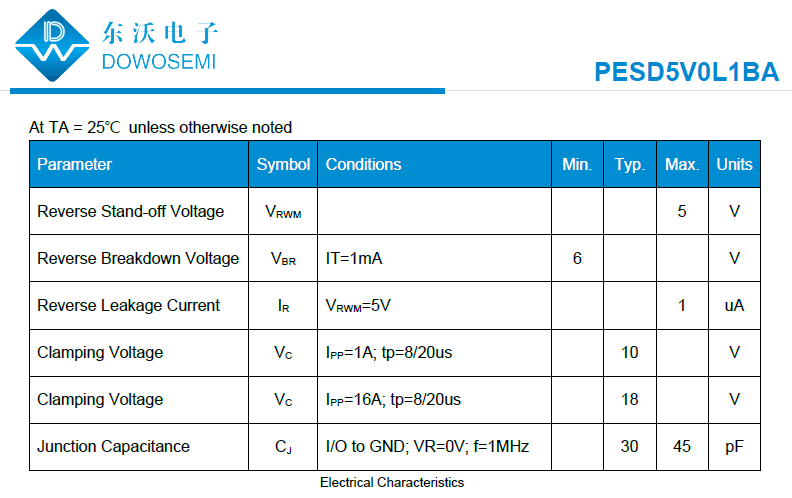

2)瞬态抑制TVS二极管 PESD5V0L1BA参数

· 反向截止电压(Vrwm):5V
· 击穿电压(Vbr):6V
· 峰值脉冲电流(Ipp)@8/20us:16A
· 钳位电压(Vc)@Ipp:18V
· 峰值脉冲功率(Ppp)@8/20us:250W
· 结电容(Cj)@1MHz:30pF
· 封装形式:SOD-323
· 工作温度:85℃

3)瞬态抑制TVS二极管 PESD5V0L1BA应用

东沃电子瞬态抑制TVS二极管PESD5V0L1BA典型应用方案图如下所示:


关于东沃电子瞬态抑制TVS二极管PESD5V0L1BA相关的知识就分享到这儿了。东沃电子推出的双向TVS二极管
PESD5V0L1BA现已全面量产、品质稳定、高可靠性、价格美丽、交期迅速、支持少批量试产需求、免费样品、
免费EMC测试、免费方案设计或整改优化,具体详情咨询东沃电子产品工程师:136 7581 6901(微信同号)
朱工
