SMC封裝TVS瞬態抑製二極管選型 東沃 守護電路安全的智慧之選
更新時間：2025-07-08
在電子系統的戰場上，瞬態電壓尖峰如同隱秘的刺客，威脅著精密電路的安危。而SMC封裝TVS二極管，正是守護電路安全的可靠衛士。今天，我們聚焦國內知名半導體品牌——東沃電子（DOWOSEMI），為您解析如何科學選型SMC TVS，為您的設計築起堅固防線。
SMC TVS二極管選型核心要素
選型如同為電路挑選「防彈衣」，需精準匹配威脅等級：
1）確定關鍵電壓：
·工作電壓（Vrwm）：必須高於被保護線路的最高正常工作電壓。東沃電子提供從5V至513V 的寬範圍Vrwm選項。·擊穿電壓（Vbr）：Vrwm的1.1-1.2倍。東沃產品Vbr公差嚴格（如±5%或±10%），確保保護精準觸發。
·鉗位電壓（Vc）：TVS遭遇大電流沖擊時施加到被保護器件上的最高電壓。Vc必須低於被保護器件的最大耐受電壓。東沃電子註重優化Vc性能（如SMCJ系列在IPP下的Vc值），提供更強保護。
2）評估浪湧威脅（峰值脈沖電流IPP與功率PPPM）：
明確需防護的浪湧標準（如IEC 61000-4-5, ISO 7637-2）及等級。東沃TVS的PPPM（峰值脈沖功率）和IPP（峰值脈沖電流）參數清晰標註（如3000W, 38.56A @10/1000μs），方便匹配標準
3）封裝與散熱：
SMC封裝TVS瞬態抑製二極管是理想的中功率選擇。東沃SMC系列TVS產品兼容性好，確保PCB設計有足夠銅箔輔助散熱。
4）可靠性與標準認證：
東沃SMC封裝TVS通過IEC 61000-4-2/4/5 、AEC-Q101（汽車級）、ISO 7637-2、等嚴苛認證，品質可靠，滿足工業、汽車等高要求場景。
東沃電子DOWOSEMI：值得信賴的電路保護夥伴
查閱「東沃產品選型表」可知，東沃SMC封裝TVS二極管功率可高達8000W，工作電壓可高達513V，有工業級和車規級之分，型號齊全：
√ 工業級TVS二極管
1）1.5SMC系列TVS：型號1.5SMC6.8A/1.5SMC6.8CA~1.5SMC600A/1.5SMC600CA、峰值脈沖功率1500W、工作電壓5.8V~513V、鉗位電壓10.5V~828V、峰值脈沖電流142.86A~1.81A；
2）SMCJ系列TVS：型號SMCJ5.0A/SMCJ5.0CA~SMCJ440A/SMCJ440CA、峰值脈沖功率1500W、工作電壓5V~440V、鉗位電壓9.2V~713V、峰值脈沖電流163.04A~2.1A；
3）SMDJ系列TVS：型號SMDJ5.0A/SMDJ5.0CA~SMDJ440A/SMDJ440CA、峰值脈沖功率3000W、工作電壓5V~440V、鉗位電壓9.2V~713V、峰值脈沖電流326.09A~4.21A；
4）5.0SMDJ系列TVS：型號5.0SMDJ11A/5.0SMDJ11CA~5.0SMDJ440A/5.0SMDJ440CA、峰值脈沖功率5000W、工作電壓11V~440V、鉗位電壓18.2V~713V、峰值脈沖電流274.73A~7.01A；
5）6.6SMDJ系列TVS：型號6.6SMDJ17A/6.6SMDJ17CA~6.6SMDJ85A/6.6SMDJ85CA、峰值脈沖功率6600W、工作電壓17V~85V、鉗位電壓27.6V~137V、峰值脈沖電流239.1A~48.2A；
6）8.0SMDJ系列TVS：型號8.0SMDJ14A/8.0SMDJ14CA~8.0SMDJ85A/8.0SMDJ85CA、峰值脈沖功率8000W、工作電壓14V~85V、鉗位電壓23.2V~137V、峰值脈沖電流348.28A~58.4A；
√ 車規級TVS二極管 符合AEC-Q101標準
1）TPSMC系列TVS：型號TPSMC12A/TPSMC12CA~TPSMC91A/TPSMC91CA、峰值脈沖功率1500W、工作電壓10.2V~77.8V、鉗位電壓16.7V~125V、峰值脈沖電流89.82A~12A；
2）TPSMCJ系列TVS：型號TPSMCJ5.0A/TPSMCJ5.0CA~TPSMCJ440A/TPSMCJ440CA、峰值脈沖功率1500W、工作電壓5V~440V、鉗位電壓9.2V~713V、峰值脈沖電流163.04A~2.1A；
3）TPSMDJ系列TVS：型號TPSMDJ10A/TPSMDJ10CA~TPSMDJ43A/TPSMDJ43CA、峰值脈沖功率3000W、工作電壓10V~43V、鉗位電壓17V~69.4V、峰值脈沖電流176.47A~43.23A；
4）TP5.0SMDJ系列TVS：型號TP5.0SMDJ10A/TP5.0SMDJ10CA~TP5.0SMDJ440A/TP5.0SMDJ440CA、峰值脈沖功率5000W、工作電壓10V~440V、鉗位電壓17V~713V、峰值脈沖電流294.12A~7.01A
5）SDP系列TVS：型號SDP17A/SDP17CA~SDP85A/SDP85CA、峰值脈沖功率6000W、工作電壓17V~85V、鉗位電壓27.6V~137V、峰值脈沖電流217.4A~43.8A；
6）TP6.6SMDJ系列TVS：型號6.6SMDJ17A/6.6SMDJ17CA~6.6SMDJ85A/6.6SMDJ85CA、峰值脈沖功率6600W、工作電壓17V~85V、鉗位電壓27.6V~137V、峰值脈沖電流239.1A~48.2A；

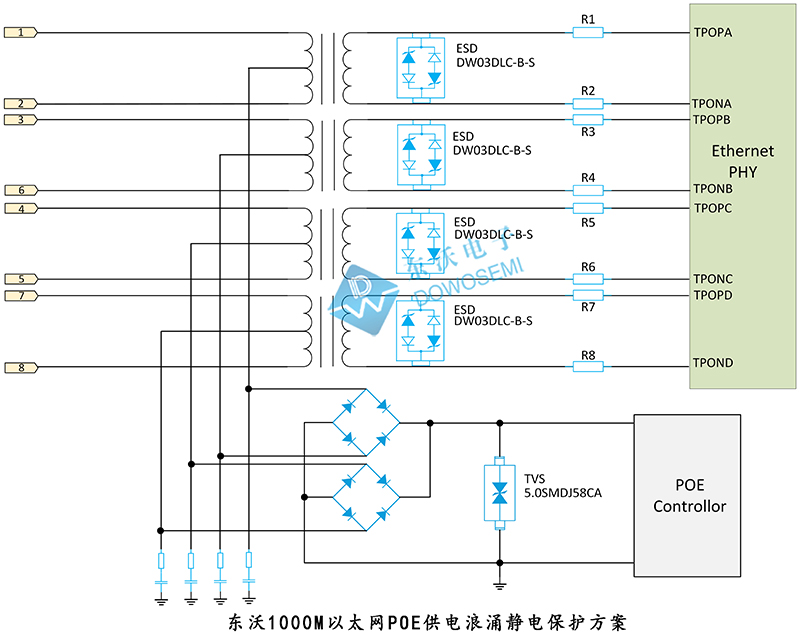

東沃SMC封裝TVS二極管典型應用方案
在日益復雜的電磁環境中，選擇一款性能卓越、穩定可靠的TVS二極管至關重要。東沃電子憑借其在SMC封裝TVS領域的技術積累和對品質的嚴苛要求，為工程師提供了強大的電路保護解決方案。通過科學選型，東沃SMC TVS將成為您產品抵禦瞬態威脅、提升可靠性和市場競爭力的堅實後盾。精密的電路如同脆弱的神經，一次瞬態沖擊足以讓心血付諸東流。東沃SMC TVS以精準電壓鉗位構築安全屏障，讓創新在穩定中綻放。想要獲取完整SMC TVS產品目錄、技術資料與樣品支持，可咨詢東沃電子產品工程師：13675816901（微信同號）朱工
