光伏電站的運行數據一般由光伏逆變器進行采集，通過一定的通訊方式輸到特定的後臺進行數據處理、存儲和管理。這些通訊手段不僅實現了電站的全數字化，使電站全量數據可視、可管，並且對後期運維有非常大的意義。目前分布式光伏電站可以選擇的通訊方式有很多，如WiFi、GPRS（4G）、RS-485、PLC、PLC-LTE、藍牙等。在實際應用中，由於系統易遭受雷擊等事件，許多系統通訊口可能會受到高壓浪湧的影響。因此，需要對通訊接口，如RS-485接口進行浪湧防護，以免通訊中斷導致系統的癱瘓。對於光伏逆變器RS-485接口高浪湧防護，東沃電子DOWOSEMI深有研究。在設計光伏逆變器RS-485浪湧保護方案時，需考慮以下幾個要點：

√ 防護器件選型：要選擇耐壓值適當的GDT陶瓷氣體放電管、TSS半導體放電管、TVS瞬態電壓抑製二極管等，確保防護器件能夠在額定條件下承受相應的浪湧能量。

√ 安裝位置：浪湧防護器件需盡可能靠近RS-485接口，以便第一時間吸收浪湧電流。

√ 布局優化：盡量縮短浪湧電流的分流路徑，減少電路中的寄生電感影響。

√ 通信性能：確保RS-485接口數據的完整性。

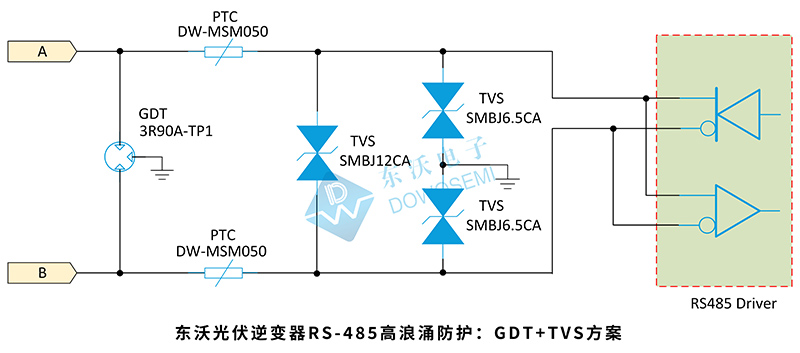

一、光伏逆變器RS-485高浪湧防護：GDT+TVS方案

A、防護器件選型：

1）GDT選型：3R90A-TP1
2）PPTC選型：DW-MSM050
3）TVS選型：SMBJ6.5CA、SMBJ12CA

B、方案特點：

1）采用「多級防護、逐級限壓」的模式進行浪湧防護。
2）可滿足更高浪湧等級，最大浪湧保護等級：5KA@8/20us。
3）適用低速、防護等級高的應用場景。

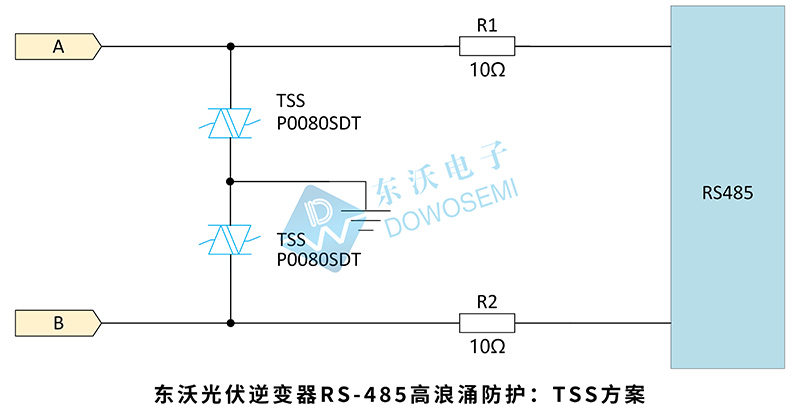

二、光伏逆變器RS-485高浪湧防護：TSS方案

A、防護器件選型：

TSS選型：P0080SDT

B、方案特點：

1）高浪湧：滿足單端對地3KA@8/20us的通流要求。
2）小體積：SMC封裝。
3）節約空間：單顆器件解決高浪湧防護要求，替代傳統GDT+TVS組合模式，減小安裝空間。

東沃電子DOWOSEMI是一家全方位的半導體器件製造商及電路保護解決方案服務商。公司專註於半導體器件的創新設計與製造，產品線豐富，涵蓋保護器件（TVS/ESD/GDT/TSS/MOV/PPTC）、二極管、三極管MOS管、整流橋堆等等，產品廣泛應用於汽車、儲能、工控、儀器儀表、安防、通信、照明、醫療、家電、智能穿戴等領域，致力於為全球客戶提供高性能、高可靠性的半導體解決方案。東沃光伏逆變器RS-485高浪湧防護方案中選用到的防護器件：3R90A-TP1、DW-MSM050、SMBJ6.5CA、SMBJ12CA、P0080SDT，現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試，歡迎廣大新老客戶前來咨詢：13675816901（微信同號）朱工！浪湧靜電防護，找東沃電子，電保護不迷路！
