一、為什麽LIN總線端口必須選用ESD二極管？

LIN總線是一種低成本、單線結構的車載網絡，主要用於與傳感器、執行器等設備的通信。其端口特別需要ESD保護，原因如下：

1）極高的ESD風險環境：

· 人體靜電（HBM）：在汽車組裝、維修過程中，人員非常容易接觸端口，引入高達±15kV的人體靜電放電。

· 搭電/跳火（Jump-Start）：操作不當的搭電啟動會產生極高的瞬時脈沖，威脅端口安全。

· 惡劣的電氣環境：汽車內部存在各種感性負載（如電機、繼電器），其通斷會產生拋負等高壓瞬變脈沖。

2）LIN總線自身的脆弱性：

· 單線結構：所有節點都掛載在同一根總線上，任何一個節點因ESD損壞都可能導致整個子網絡通信異常。

· 芯片集成度高：LIN收發器芯片內部的CMOS工藝非常精密，其柵極氧化層極其脆弱，承受的ESD電壓通常僅為幾百伏，遠低於外界可能引入的數千伏靜電。

· 通信質量要求：ESD事件引起的瞬時幹擾可能導致數據幀錯誤，影響通信的可靠性。

3）行業標準與可靠性要求：

· 車規認證要求：所有用於汽車的電子元件都必須滿足嚴格的可靠性標準。對端口防護器件的ESD防護能力有強製要求（如ISO 10605, IEC 61000-4-2等）。

· 提升產品品質和口碑： robust的ESD防護設計能大幅降低售後故障率和返修率，是衡量汽車電子產品質量的關鍵指標。

總而言之，東沃電子FAE工程師認為，為LIN總線端口加ESD二極管，就像是給昂貴的收發器芯片穿上了一件“防彈衣”，將外界的“子彈”（高壓脈沖）在到達芯片前就先吸收掉，從而保證核心元件的安全和通信的穩定。

二、LIN總線端口浪湧靜電防護選什麽型號好？

LIN總線端口浪湧靜電防護選用ESD二極管，不能只看型號，更要理解其核心參數。一個優秀的方案必須同時滿足“過得了認證”和 “不影響通信”兩大要求。

LIN總線端口ESD二極管核心選型要點：

1）工作電壓（Working Voltage）：

LIN總線的額定電壓為12V，但在汽車環境中會存在拋負載等高壓瞬態（可能高達40V以上）。

東沃FAE工程師建議選擇：反向截止電壓≥24V。

2）鉗位電壓（Clamping Voltage）：

鉗位電壓是指在遭受沖擊時，二極管能將電壓限製在多少伏以內。必須遠低於所保護的LIN收發器芯片所能承受的最大絕對電壓。鉗位電壓越低，保護效果越好。

3）結電容（Junction Capacitance）：

LIN總線雖然速率不高（最高20kbps），但過高的電容會扭曲信號波形，導致通信錯誤。

東沃FAE工程師建議選擇：結電容小於50pF的器件。

4）封裝（Package）：

為了節省PCB空間並優化布局，小型封裝是首選。

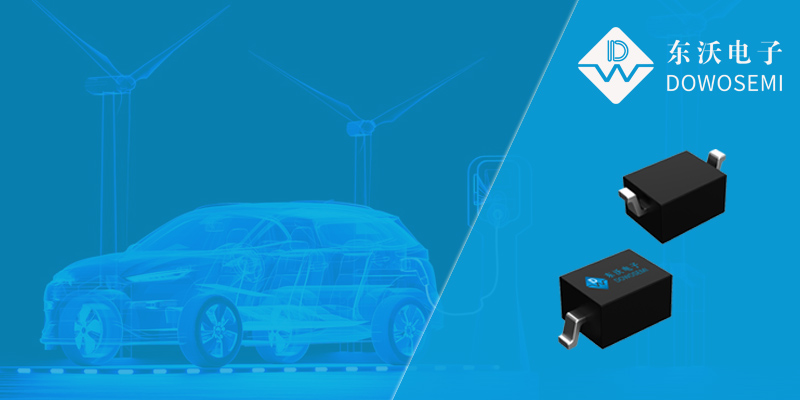

東沃FAE工程師推薦封裝：SOD-323。

5）符合汽車級標準（AEC-Q101）：

AEC-Q101是針對汽車級分立半導體的可靠性認證標準。務必選擇通過此認證的器件。

6）IEC 61000-4-2 ESD防護等級：

至少需要滿足Level 4，即接觸放電±8kV，空氣放電±15kV。目前東沃電子推出的許多ESD靜電保護二極管均能達到±30kV（空氣放電/接觸放電）超高等級。

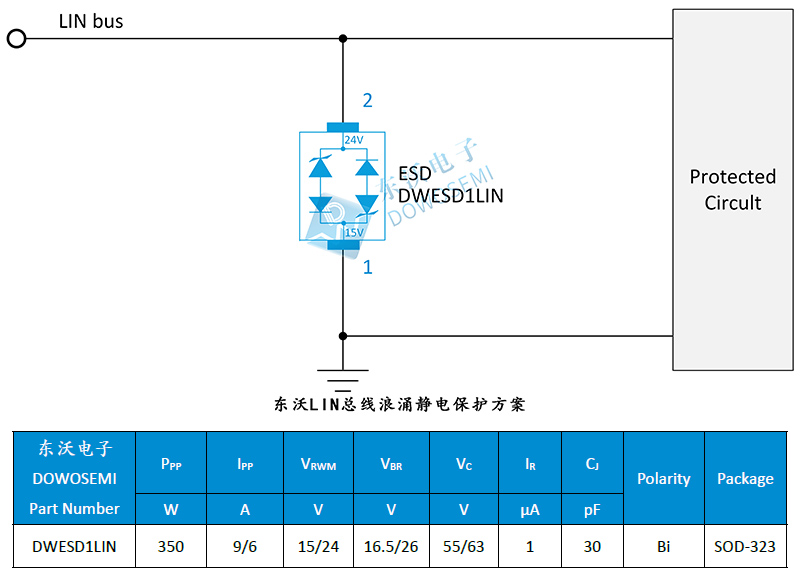

LIN總線端口浪湧靜電防護，東沃FAE工程師推薦型號：DWESD1LIN，LIN總線專用，AEC-Q101認證，低電容（典型30pF），防護等級高（±30kV），是行業內的標桿和首選，設計時幾乎可以無腦選用。

總結與建議

必要性：LIN端口必須加ESD二極管，這是汽車電子產品可靠性的硬性要求。

選型核心：記住三個關鍵詞，車規（AEC-Q101）、低電容（<50pF）、合適的電壓（≥24V）。

型號推薦：優先考慮DWESD1LIN（品牌東沃DOWO）這樣的LIN總線專用ESD二極管。

布局布線：選對器件只是第一步，PCB布局同樣關鍵。ESD器件應盡可能靠近連接器端口放置，使ESD能量在進入板內之前就被泄放至地。想了解更多具體詳情，可咨詢東沃產品工程師：13675816901（微信同號）朱工
