继电器触点防护方案及TVS管选型选用

发表日期:2023-04-11来源:wwww.dowosemi.cn浏览:860

新老电子工程师都知道,继电器的触点保护要比Mosfet更加残酷,一般继电器的负载要比Mosfet大很多。常见的直流大的负荷直流电动机,直流离合器和直流电磁阀,这些感性负载开关关闭,数百甚至几千伏的反电动势造成的浪涌会把触点寿命降低甚至彻底损坏。当然如果电流较小,比如在1A附近的时候,反电动势会造成电弧放电,放电会导致金属氧化物污染触点,导致触点失效,接触电阻变大。

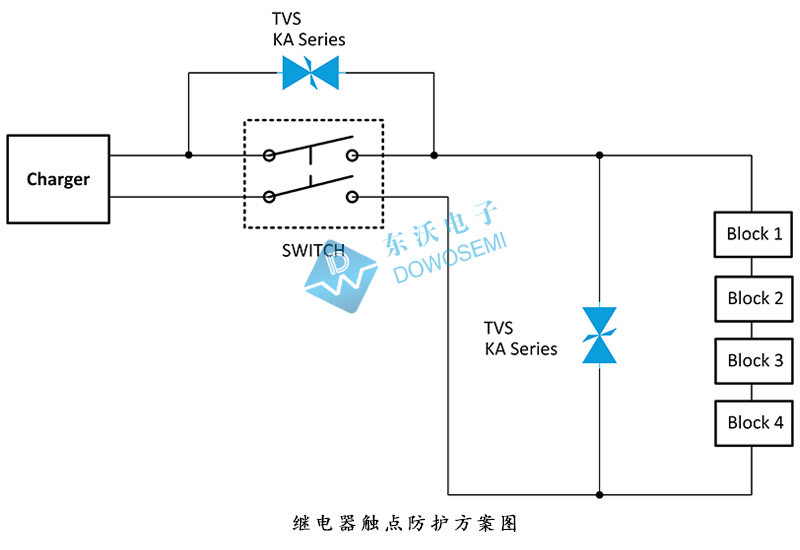

这里要提一下,继电器始终是会失效的,我们做保护,主要是希望延长继电器的使用时间。那么,如何选用保护器件来延长继电器寿命呢?专业电路保护器件厂家及保护方案服务商东沃电子(DOWOSEMI)技术针对继电器使用寿命问题,设计了一个防护方案,如下图所示:

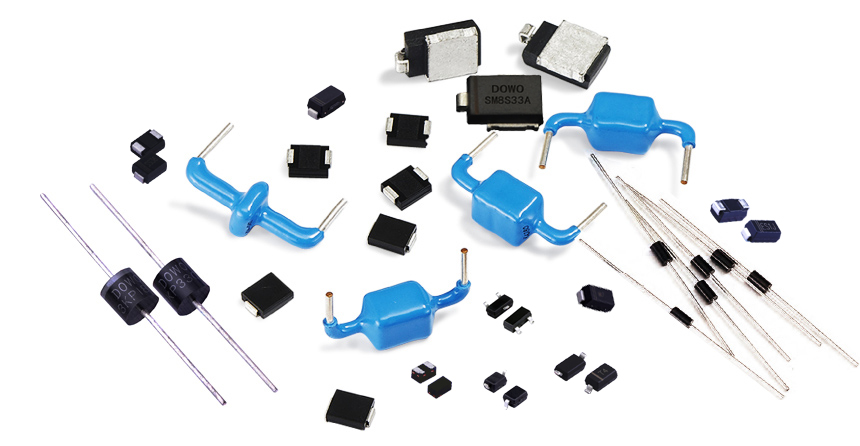

从继电器触点防护方案图可以看出,东沃电子技术推荐选用KA系列高功率蓝宝宝TVS二极管,其可提供浪涌1KA、3KA、6KA、10KA、15KA的通流能力,能够保护瞬间几KV的过压电弧,并钳位电压,延长继电器的使用寿命。东沃电子KA系列浪涌保护器件,继电器用TVS二极管,型号齐全:K1076、KA012、KA015、KA020、KA025、KA030、KA042、KA058、KA066、KA076、KA170、KA380、KA430、KB030、KB058、KB066、KB076、KB170、KB190、KB240、KB380、KB430、KC030、KC058、KC066、KC076、KC170、KC190、KC240、KC380、KC430、KD012、KD042、KD058、KD076。

东沃电子推出的KA系列TVS二极管全面量产、交期稳定、价格美丽、服务优质。同时,东沃电子拥有专业的应用实验室,免费提供相关产品EMC测试服务,免费方案设计或整改优化,欢迎广大新老客户前来咨询!想了解更多,可咨询东沃电子产品工程师:137 5773 6996(微信同号)余工
