汽车USB2.0防护方案

更新时间:2019-04-20来源:www.dowosemi.cn

一、应用背景

1)USB2.0需要支持热插拔;

2)传输速率高达480Mbps,不容忍丢包;

3)USB芯片集成度高,很脆弱,易受静电损坏;


二、方案详解

• 在USB2.0的电源线,数据线用1颗ESD静电保护器件对做防护,钳位静电电压;

• ESD静电保护器件的结电容小于1.2pF,在USB2.0最高速率480Mbps时都可以完整传输信号;

• TVS瞬态抑制二极管封装为SOT-143,体积小,节约PCB空间,便于工程师设计;

三、方案应用

笔记本电脑、.家用台式电脑、工业电脑、枪机设备、网络打印机、机顶盒、Pad、移动手持设备、电视、车载、DVD刻录机、其他含USB2.0端口设备等;

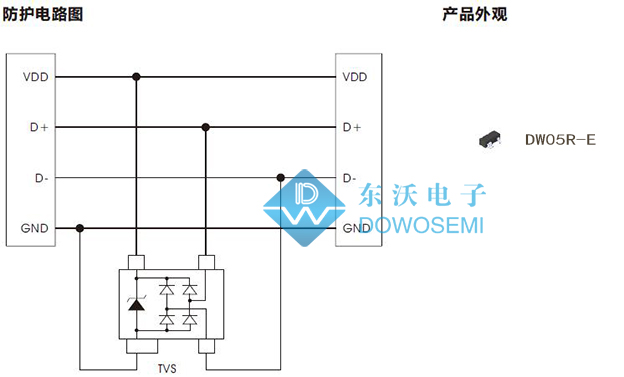

四、防护电路图


五、保护器件注解

ESD静电保护器件DW05R-E

Vrwm:5.0V

Vb:6.0V

防靜電能力(接觸/空氣):8KV/15KV

結電容(f=1MHz):1.2pF

封裝:SOT-143
