RS485/RS232防护方案(二)

更新时间:2019-04-20来源:www.dowosemi.cn

一、应用背景

1)RS485/232走线很长,易有过压现象;

2)RS485/232走线置于室外,易受雷击;

3)RS485/232走线易受其他线路干扰;

二、方案详解

• 前端选用通流量大的陶瓷气体放电管GDT,泄放大电流;

• 中间选用PTC做退藕,让前端GDT更容易动作,达到泄放电流作用;

• 后端选用响应速度快的TVS二极管,残压低,能够有效保护RS485/232芯片;

• 方案满足IEC61000-4-2、GBT17626.2等静电标准及IEC61000-4-5、GBT17626.5等浪涌标准;

• 方案在差模,共模均选用的是同型号的TVS和GDT,防护无死角;

• 可通过10/700μS(等效内阻40ohm)、1.2/50-8/20μS测试,具体防护等级需参考GDT和TVS的通流量;

三、方案应用

监控/安防系统、门禁系统、铁路信号控制灯、智能交通系统、电表/水表/仪器仪表、光端机等领域中。

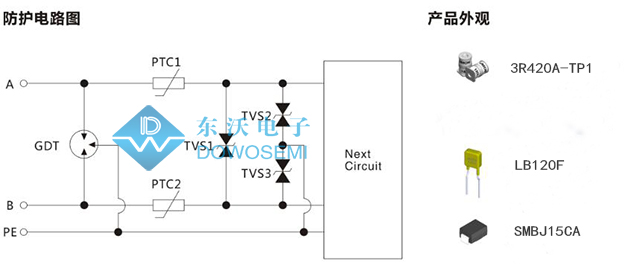

四、防护电路图


五、保护器件注解

1)陶瓷气体放电管3R420A-TP1

直流标称电压(V):420 V

冲击击穿电压(1KV/μs):< 950 V

耐脉冲冲击电流(8/20μs):5 KA

极间电容Cp:< 1.5 pF

绝缘电阻:> 1 GΩ

2)温度保险丝插件LB120F

最大冲击电压:250 V

最大冲击电流:3 A

最大不动作电流:0.12 A

3)TVS二极管SMBJ15CA

VBR:16.70 V-18.50 V

IR:1 μA

VRWM:15.0 V

IPP:24.59 A

VC:24.4 V

封装:SMB/DO-214AA

更多电路安全防护解决方案,专业的被动器件供应厂商,东沃电子,免费为您答疑解惑,免费提供产品选型服务!
