HD-BNC接口ESD静电浪涌保护方案

发表日期:2020-06-10来源:www.dowosemi.cn浏览:1047

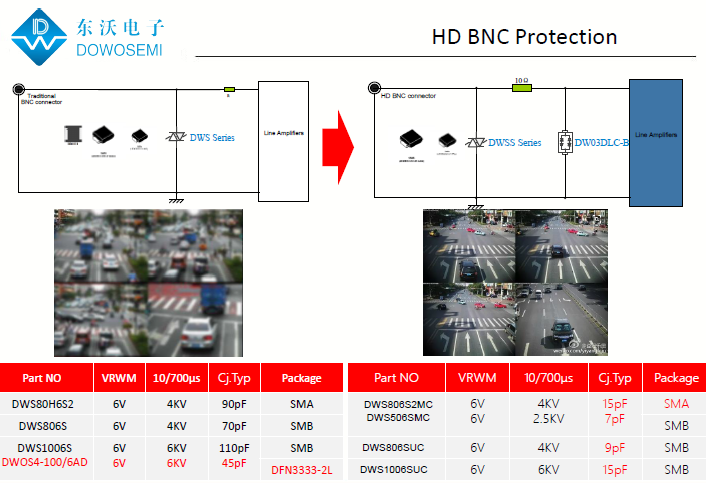

东沃电子技术团队设计的HD-BNC接口ESD静电浪涌保护方案,如下图:


从HD-BNC接口ESD静电浪涌保护方案图中可以看出,电路保护器件选用的是东沃自主研发、生产、销售的TVS二极管阵列:DWS806S2MC(SMA封装)、DWS506SMC(SMB封装)、DWS806SUC(SMB封装)、DWS1006SUC(SMB封装),响应速度快、低结电容、低漏电流、封装体积小、节约PCB空间,便于工程师设计。东沃电子提供的HD-BNC接口ESD静电浪涌保护方案能满足IEC61000-4-2,接触放电8KV,空气放电15KV。

想了解更多有关HD-BNC接口ESD静电浪涌保护方案、TVS二极管阵列型号、参数、特性、规格书及应用,欢迎与东沃电子沟通交流:136 7581 6901(微信同号)朱工
