低压差分信号LVDS接口静电防护方案图

发表日期:2020-06-01来源:www.dowosemi.cn浏览:1502

Low Voltage Differential Signaling,英文简称:LVDS,中文全称:低压差分信号技术接口,是一种为了克服TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰等缺点而研发出的一种数字视频信号传输方式,广泛应用于高数据信号传输。众所周知,在高数据信号传输过程中,ESD静电防护一直都是电子工程师最头疼的问题之一。那么,在低压差分信号LVDS接口中,如何进行ESD静电防护呢?

其实,只要掌握规律,对于任何ESD静电防护难题,都不是问题。当然,这对于TVS二极管生产厂家东沃电子技术而言,更不在话下。接下来,为大家分享的是东沃技术陈工设计的:低压差分信号LVDS接口静电防护方案图。

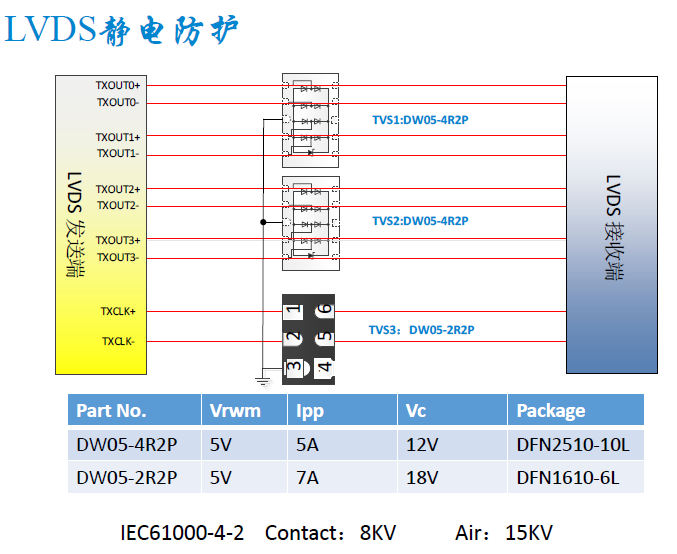

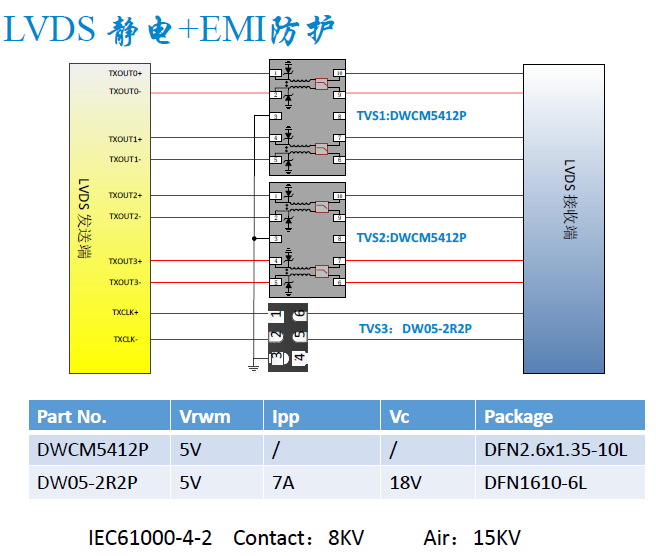

从电路保护方案设计图中可以看出,选用的是低电容ESD静电保护二极管,具体型号有:DW05-4R2P(DFN2.6x1.35-10L封装)、DW05-2R2P(DFN1610-6L封装)、DWCM5412P(DFN2.6x1.35-10L封装)。有关相对应型号ESD静电保护二极管规格书,可向东沃电子索取。防浪涌防静电保护器件厂家东沃,种类繁多、型号齐全,从保护方案设计及整改、器件选型、EMC测试、样品供应,一站式满足客户的需求。同时,还可以根据客户的需求个性化定制保护器件!如需了解更多有关低压差分信号LVDS接口静电保护设计,欢迎与东沃电子沟通交流:136 7581 6901(微信同号)朱工
