AC24V电源防护方案

发表日期:2019-05-09来源:www.dowosemi.cn浏览:2922


一、应用背景

1)全球气候变暖,雷雨天气增多;

2)电源雷击损坏后,危害大;

3)电源雷击损害后,维修成本高;

4)高浪涌防护电源成为行业趋势;

二、方案详解

• 前级电路保护选用通流量大、体积小、无续流能力的贴片陶瓷气体放电管(GDT);

• 中间选用电感L1、L2做退耦,驱动GDT泄放大电流;

• 后级电路保护选用反应速度很快、残压比较低的TVS二极管;

• 方案满足IEC61000-4-5、GBT17626.5等浪涌测试标准;

• 方案可通过1.2/50-8/20μS组合波浪涌测试标准;

三、方案应用

球机电源、枪机电源、电源适配器、LED电源、家庭音乐播放器、数码相框电源、车载电源

、其他AC24V供电电源;

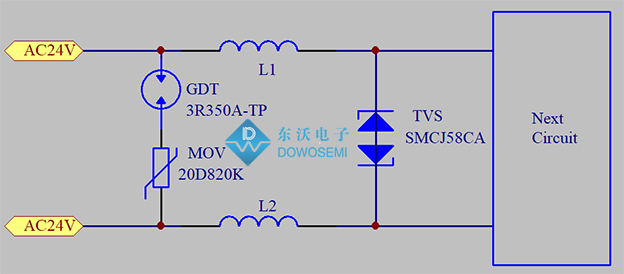

四、防护电路图


五、保护器件注解

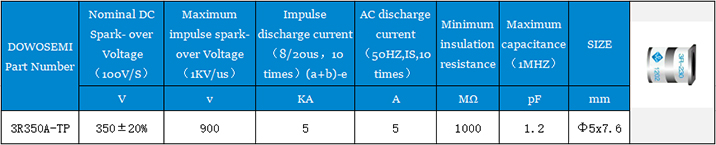

1)陶瓷气体放电管3R350A-TP


2)TVS二极管SMCJ58CA

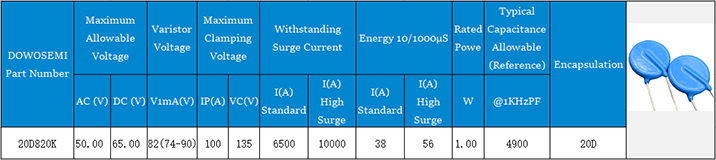

3)压敏电阻20D820K
