ADSL浪涌静电ESD防护方案

一、应用背景

1）气候变暖，雷雨天气增多；

2）ADSL是一种非对称的DSL技术；

3）在一对铜线上支持上行速率512Kbps～1Mbps，下行速率1Mbps～8Mbps；

4）有效传输距离在3～5公里范围；

二、方案详解

• 在变压器前端采用反应时间快，体积小的TSS；

• 在变压器后端采用结电容小，体积小的TVS；

• 方案满足ANSI-T1.413， TU-TG.992等ADSL标准；

• 满足IEC61000-4-5、GBT17626.5，K21，K20，GR1089等浪涌测试标准；

三、方案应用

家庭网关、路由器；

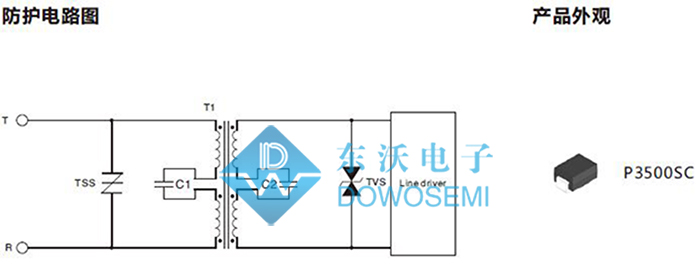

四、防护电路图

五、器件详解

半导体放电P3500SC

V_DRM：320V

V_S：400V

V_T：4V

I_DRM：5μA

I_S：800mA

I_T：2.2A

I_H：150mA

C_O：65pF

耐10/700μS电压冲击能力：6kV
