AC220V电源防护方案(二)

更新时间:2019-04-23来源:www.dowosemi.cn

一、应用背景

1)全球气候变暖,雷雨天气增多;

2)电源雷击损坏后,危害大;

3)电源雷击损害后,维修成本高;

4)高浪涌防护电源成为行业趋势;

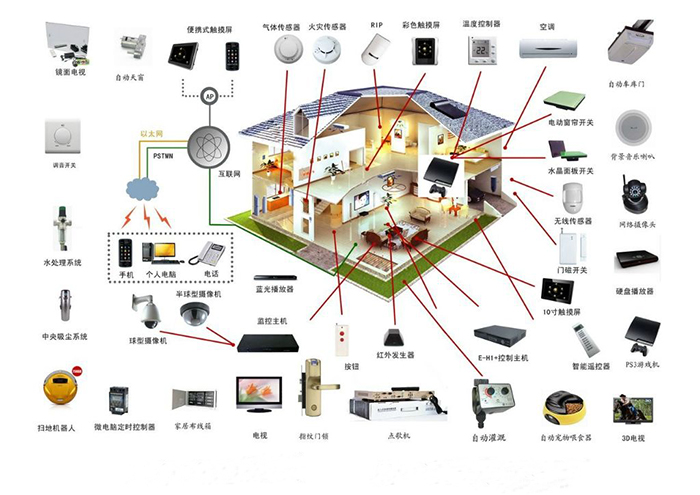

timg (2) 副本.jpg

二、方案详解

• 方案满足IEC61000-4-5、GBT17626.5等浪涌测试标准;

• 在差模防护中,采用压敏电阻MOV1和陶瓷气体放电管GDT1搭配使用,屏蔽压敏电阻MOV1漏电流现象,延长MOV使用寿命;

• 在共模防护中,采用压敏电阻MOV2/MOV3和陶瓷气体放电管GDT2串联到地或者设备外壳,阻止MOV2/MOV3漏电流,满足安规要求;

• 方案可通过1.2/50-8/20μS组合波差模、共模浪涌测试

PS:在有绝缘等级耐压测试AC1500V要求时,GDT2建议换用DC3500V电压;

三、方案应用

LED路灯电源、交换机电源、空调电源、逆变电源、电脑电源、电磁炉/电饭煲、其它AC94V-AC264V电源;

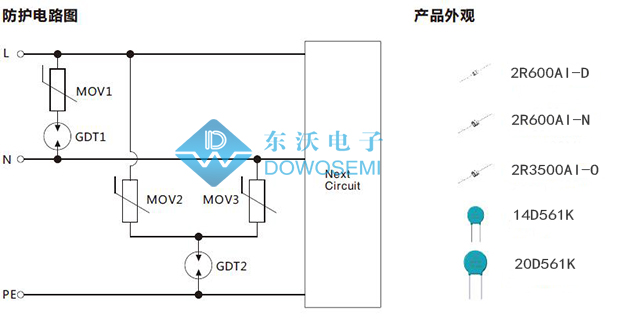

四、防护电路图


五、保护器件注解

1)陶瓷气体放电管 2R600AI-D

直流标称电压(V):600 V

冲击击穿电压(1KV/μs):≤ 1200 V

耐脉冲冲击电流(8/20μs):5 KA

极间电容CP:≤ 1 pF

绝缘电阻:≥ 1 GΩ

2)陶瓷气体放电管 2R600AI-N

直流标称电压(V):600 V

冲击击穿电压(1KV/μs):≤ 900 V

耐脉冲冲击电流(8/20μs):10 KA

极间电容CP:≤ 1.5 pF

绝缘电阻:≥ 1 GΩ

3)陶瓷气体放电管2R3500AI-O

直流标称电压(V):3500 V

冲击击穿电压(1KV/μs):5000V

耐脉冲冲击电流(8/20μs):2.5 KA

极间电容Cp:≤ 1.5 pF

绝缘电阻:≥ 1 GΩ

4)压敏电阻14D561K

压敏电压(@1mA):504V-616V

突破电流耐量(8/20μs):4500A

最大抑制电压(@5A):920V

PS:中防护级别

5)压敏电阻20D561K

压敏电压(@1mA):504V-616V

突破电流耐量(8/20μs):6500A

最大抑制电压(@5A):920V

PS:高防护级别
