HDMI-SDI和SDI-HDMI转换器浪涌静电保护方案设计图

发表日期:2023-05-23来源:www.dowosemi.cn浏览:324

HDMI和UHD-SDI是数字AV传输的两种标准。High Definition Multimedia Interface,缩写HDMI,高清晰度多媒体接口,是一种数字化视频/音频接口技术,可同时传输影像与音频信号,适合连接电脑等消费电子产品,如游戏机、DVD播放器、电视、投影机等。Ultra-High-Definition Serial Digital Interface,缩写UHD-SDI,超高清串行数字接口,是通过同轴或光纤电缆传输未压缩和未加密的数字视音频信号。

UHD-SDI接口是专业室内、室外影片制作和电视广播等高阶应用的首选,因为它支持远距离传输(可达100米),同时自锁卡扣的设计更加稳定可靠,不易脱落,这样不会出现因人为因素造成的信号中断。而HDMI接口的传输距离一般在30米以内,距离过长则会出现一定的信号衰减,影像画面质量。HDMI和UHD-SDI这两个接口其实是可以通过HDMI-SDI或SDI-HDMI转换器一起使用。都知道,HDMI-SDI和SDI-HDMI转换器在使用过程中,很容易受到电气瞬变、稳态故障、静电放电和 EOS的影响,从而会威胁甚至损坏连接到HDMI-SDI和SDI-HDMI接口的电子设备。那么,如何保护HDMI-SDI和SDI-HDMI转换器免受浪涌静电威胁呢?接下来,东沃电子技术从HDMI-SDI和SDI-HDMI转换器电源端口、HDMI接口、SDI接口三方面详细阐述对应的保护解决方案。

HDMI-SDI和SDI-HDMI转换器12V电源端口浪涌过压保护方案

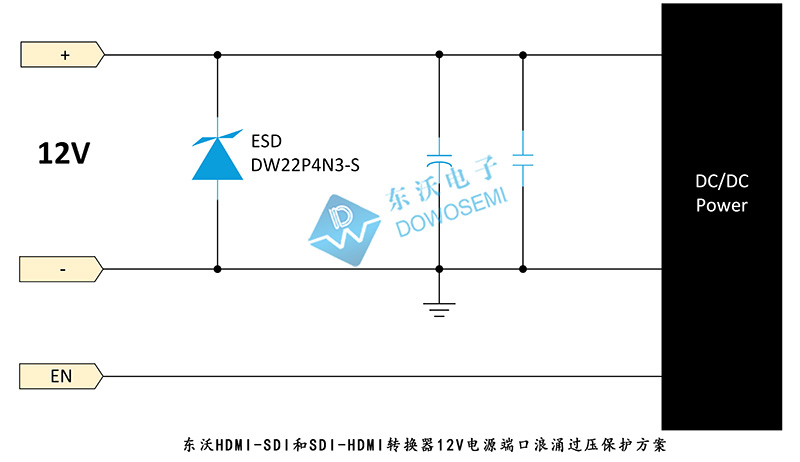

HDMI-SDI和SDI-HDMI 转换器通常使用输入电压为12V的直流电源为电路供电。在此类电源线中,浪涌电流、过压、短路、电气瞬变和稳态故障条件等异常电源情况常有发生。为此,需要选用合适电路保护器件进行防护。东沃HDMI-SDI和SDI-HDMI转换器12V电源端口浪涌过压保护方案图如下所示:



从方案图中可以看出,东沃技术推荐选用ESD二极管DW22P4N3-S,工作电压22V,提供24V的最小击穿电压,60A的峰值脉冲电流(tp=8/20μs),钳位电压49V,DFN2020-3L封装,满足IEC 61000-4-2(ESD)±30kV(空气)和 ±30kV(接触)。

HDMI-SDI和SDI-HDMI转换器HDMI接口静电保护方案

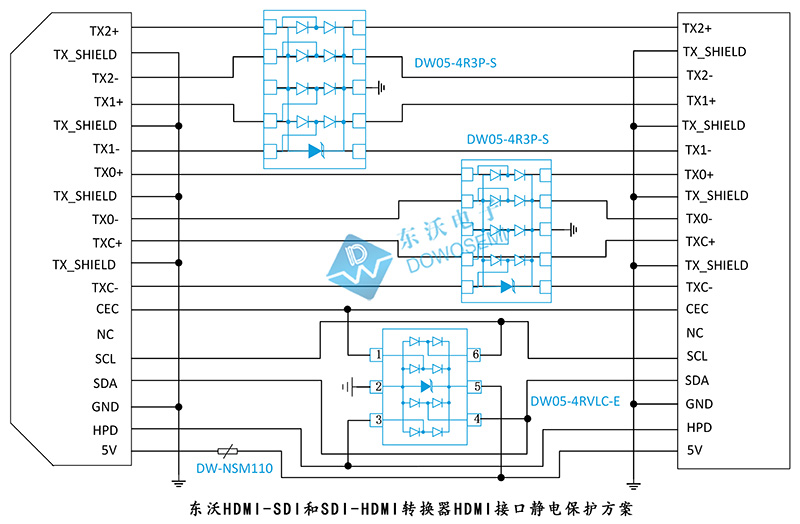

除了HDMI-SDI和SDI-HDMI 转换器的直流电源插孔外,另外两个接口就是HDMI和SDI。HDMI-SDI和SDI-HDMI 转换器在使用过程中,常需要从转换器接口上插入和拔出,很容易受到静电放电威胁,影响转换器的稳定性,甚至造成损坏。因此,HDMI接口和SDI接口的静电防护是必不可少的。东沃HDMI-SDI和SDI-HDMI转换器HDMI接口静电保护方案如下图所示:



从方案图中可以看出,东沃技术选用ESD静电保护二极管DW05-4R3P-S和DW05-4RVLC-E保护HDMI 2.0接口的高速差分线和其他六条非高速线。DW05-4R3P-S工作电压为 5V,最小击穿电压为6V,DFN-10L封装,满足IEC 61000-4-2 (ESD)±20kV(空气)和 ±15kV(接触),典型结电容仅为0.2pF,确保信号完整性。DW05-4RVLC-E工作电压为 5V,最小击穿电压为6V,SOT-23-6L封装,典型结电容仅为0.5pF,满足IEC 61000-4-2 (ESD)±20kV(空气)和 ±12kV(接触)。

HDMI-SDI和SDI-HDMI转换器SDI接口静电保护方案

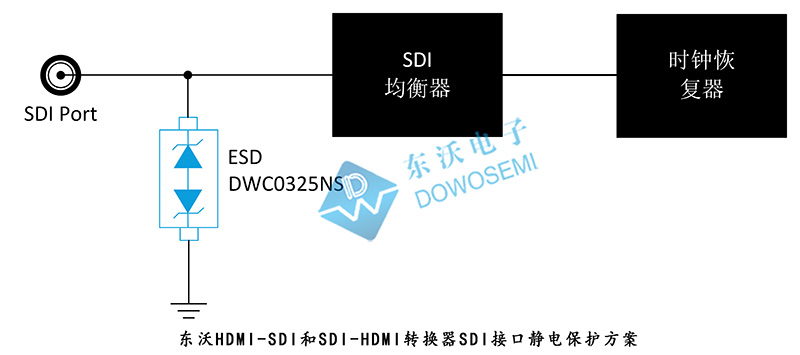

12G UHD-SDI标准以11.88 Gbps的标称速率发送、接收视频和嵌入式音频。该标准主要用于 4k/UHDTV-1(2160p)视频格式。为此,SDI接口静电保护对ESD静电抑制二极管的一个要求是结电容要足够的低,另一个要求是要有足够的电涌保护能力来应对恶劣的户外工作环境。东沃HDMI-SDI和SDI-HDMI转换器SDI接口静电保护方案如下图所示:



从方案图中可以看出,东沃技术选用ESD静电抑制二极管DWC0325NS,该保护器件具有卓越的ESD静电保护作用,专门设计用于保护带有BNC端口的UHD-SDI接口,用于保护一条双向高速数据线。DWC0325NS工作电压3.3V,钳位电压为5.8V,DFN0603封装,满足IEC 61000-4-2 (ESD)±20kV(空气)和 ±15kV(接触),典型结电容仅为0.22pF,确保信号完整性。

以上是东沃HDMI-SDI和SDI-HDMI转换器浪涌静电保护典型方案,如有特殊需求,欢迎前来探讨。浪涌静电保护方案,找东沃电子,电路防护不迷路!方案中选用到的电路保护器件:DW22P4N3-S、DW05-4R3P-S、DW05-4RVLC-E、DWC0325NS,东沃电子现已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费方案整改设计、免费选型,欢迎广大新老客户前来咨询:137 5773 6996(微信同号)余工
