汽車USB2.0防護方案

更新時間:2019-04-20來源:www.dowosemi.cn

壹、應用背景

1)USB2.0需要支持熱插拔;

2)傳輸速率高達480Mbps,不容忍丟包;

3)USB芯片集成度高,很脆弱,易受靜電損壞;


二、方案詳解

• 在USB2.0的電源線,數據線用1顆ESD靜電保護器件對做防護,鉗位靜電電壓;

• ESD靜電保護器件的結電容小於1.2pF,在USB2.0最高速率480Mbps時都可以完整傳輸信號;

• TVS瞬態抑制二極管封裝為SOT-143,體積小,節約PCB空間,便於工程師設計;

三、方案應用

筆記本電腦、.家用臺式電腦、工業電腦、槍機設備、網絡打印機、機頂盒、Pad、移動手持設備、電視、車載、DVD刻錄機、其他含USB2.0端口設備等;

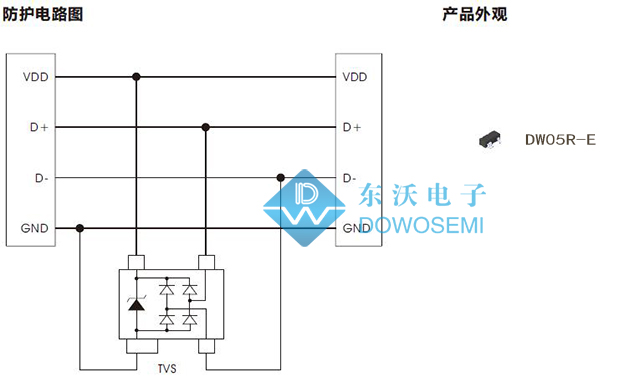

四、防護電路圖


五、保護器件註解

ESD靜電保護器件DW05R-E

VRWM:5.0V

VB:6.0V

防靜電能力(接觸/空氣):8KV/15KV

結電容(f=1MHz):1.2pF

封裝:SOT-143
更多電路安全防護解決方案,專業的被動器件供應廠商,東沃電子,免費為您答疑解惑,免費提供產品選型服務!
