壹、應用背景

1）全球氣候變暖，雷雨天氣增多；

2）DVR的視頻走線在室外，易受雷擊；

3）DVR雷擊損害後數據丟失，損失嚴重；

4）高浪湧防護的安防設備成為趨勢；

二、方案詳解

• 選用壹顆半導體放電管TSS，並聯與信號線與地線之間；

• 後級選用R2作為退藕和限流電阻，電阻建議封裝0805/1206，阻值範圍0ohm-20ohm，具體阻值視視頻圖像質量而定；

• 半導體放電管TSS結電容小，不影響數據傳輸，體積小、節約成本、殘壓低；

• 滿足IEC61000-4-5、GBT17626.5等浪湧標準，最高可承受10/700μS（40ohm）6.0KV，具體耐壓等級與TSS選型有關系；

三、方案應用

槍機設備、球機設備、電視機、機頂盒、數字衛星接收器、其他含視頻端口設備；

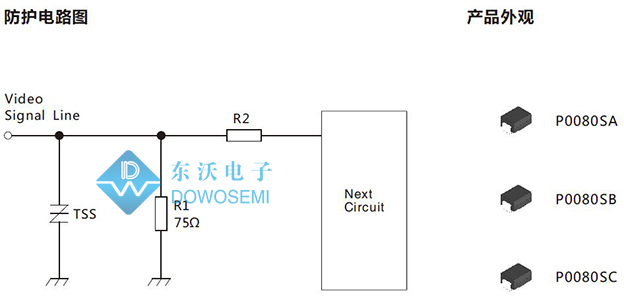

四、防護電路圖

五、保護器件註解

1）半導體放電管P0080SA

V_DRM：6V

V_S：25V

V_T：4V

I_DRM：5μA

I_S：800mA

I_T：2.2A

I_H：50mA

C_O：50pF

耐10/700μS電壓沖擊能力：2KV。

2）半導體放電管P0080SB

V_DRM：6V

V_S：25V

V_T：4V

I_DRM：5μA

I_S：800mA

I_T：2.2A

I_H：50mA

C_O：70pF

耐10/700μS電壓沖擊能力：4KV。

3）半導體放電管P0080SC

V_DRM：6V

V_S：25V

V_T：4V

I_DRM：5μA

I_S：800mA

I_T：2.2A

I_H：50mA

C_O：100pF

耐10/700μS電壓沖擊能力：6KV

更多電路安全防護解決方案，專業的被動器件供應廠商，東沃電子，免費為您答疑解惑，免費提供產品選型服務！
