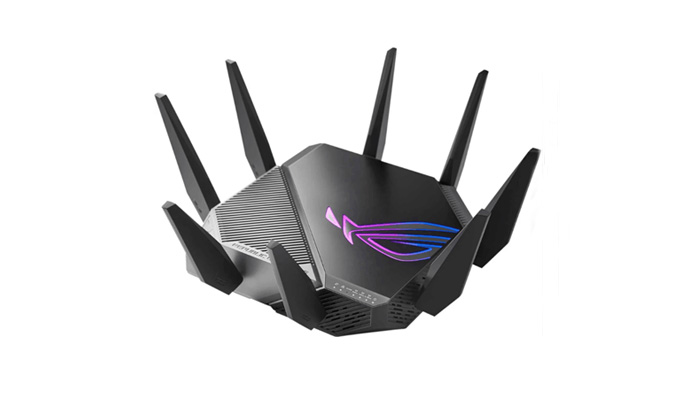

如今，Wi-Fi技術可謂無處不在，Wi-Fi協議也在不斷地發展和更新，最新一代的Wi-Fi 6E是Wi-Fi 6的增強版本，其中字母E代表Extended。除了Wi-Fi 6原先支持的2.4GHz及5GHz的頻段外，Wi-Fi 6E新增了6GHz的頻段，擁有更高的並發、更低的時延和更大的帶寬。Wi-Fi的核心是路由器，為此隨著Wi-Fi版本的更新，對應地，路由器產品功能也需要同步更新。Wi-Fi 6E路由器具有多個高速有線網絡接口，有以太網、USB和Wi-Fi天線端口等等。由於用戶經常交互和操作這些數據端口，路由器極易受到瞬態浪湧威脅的影響，例如靜電放電ESD、電氣快速瞬變EFT、電氣過載EOS、電纜放電 (CDE) 等等。

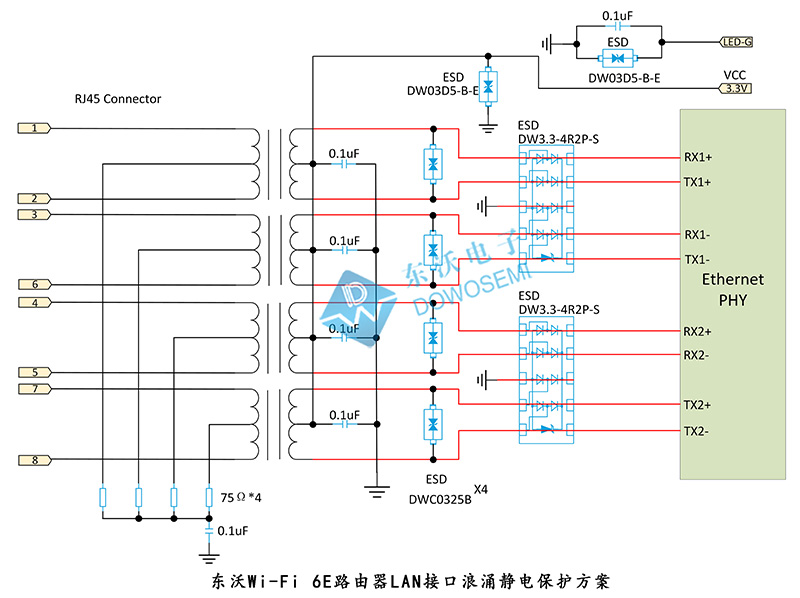

為此，電子工程師在進行Wi-Fi 6E路由器產品電路設計時，需要考慮到選用具有ESD/EOS防護能力的浪湧保護器件來保護路由器免遭外部ESD、EFT、EOS幹擾、威脅、破壞，從而保證系統的穩定性。針對Wi-Fi 6E路由器LAN接口浪湧靜電放電問題，東沃電子（DOWOSEMI）技術推薦選用ESD二極管DW3.3-4R2P-S、DWC0325B、DW03D5-B-E為其保駕護航 。東沃Wi-Fi 6E路由器LAN接口浪湧靜電保護方案設計圖如下所示：

方案說明

從東沃Wi-Fi 6E路由器LAN接口浪湧靜電保護方案圖可以看出，在高速LAN線對地的浪湧靜電防護器件，推薦選用東沃ESD二極管DW3.3-4R2P-S，器件采用4通道集成方式，其I/O對地結電容值為0.5 pF，可通過IEC 61000-4-2 (ESD) ±20kV (air)，±20V (contact)，並具有低鉗位電壓（10V）和低動態電阻（0.3Ω）的特點。

LAN線對線的浪湧靜電防護器件，推薦選用東沃ESD二極管DWC0325B，器件結電容值僅有0.22pF，可通過IEC 61000-4-2 (ESD) ±20kV (air)，±15V (contact)，低鉗位電壓。路由器系統LAN接口電源對於浪湧較為敏感，需對電源端需要加強浪湧靜電的防護，推薦選用東沃ESD二極管DW03D5-B-E，其峰值脈沖電流Ipp可達7A，具有低鉗位特性。

器件參數

1）東沃ESD二極管DW3.3-4R2P-S參數

2）東沃ESD二極管DWC0325B參數

3）東沃ESD二極管DW03D5-B-E參數

以上是Wi-Fi 6E路由器LAN接口浪湧靜電保護典型方案，如有特殊需求，歡迎前來探討。浪湧靜電保護方案，找東沃電子，電路防護不迷路！東沃Wi-Fi 6E路由器LAN接口浪湧靜電保護中選用到的ESD二極管DW3.3-4R2P-S、DWC0325B、DW03D5-B-E，東沃電子現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費方案整改設計、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
