AC24V電源防護方案

更新時間:2019-05-09來源:www.dowosemi.cn


壹、應用背景

1)全球氣候變暖,雷雨天氣增多;

2)電源雷擊損壞後,危害大;

3)電源雷擊損害後,維修成本高;

4)高浪湧防護電源成為行業趨勢;

二、方案詳解

• 前級電路保護選用通流量大、體積小、無續流能力的貼片陶瓷氣體放電管(GDT);

• 中間選用電感L1、L2做退耦,驅動GDT泄放大電流;

• 後級電路保護選用反應速度很快、殘壓比較低的TVS二極管;

• 方案滿足IEC61000-4-5、GBT17626.5等浪湧測試標準;

• 方案可通過1.2/50-8/20μS組合波浪湧測試標準;

三、方案應用

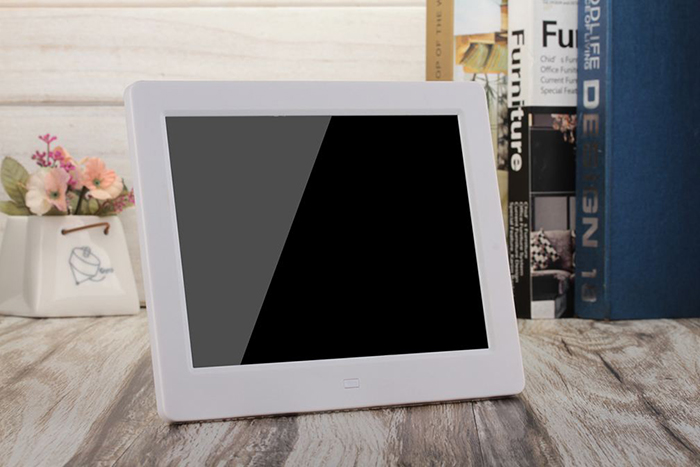

球機電源、槍機電源、電源適配器、LED電源、家庭音樂播放器、數碼相框電源、車載電源

、其他AC24V供電電源;

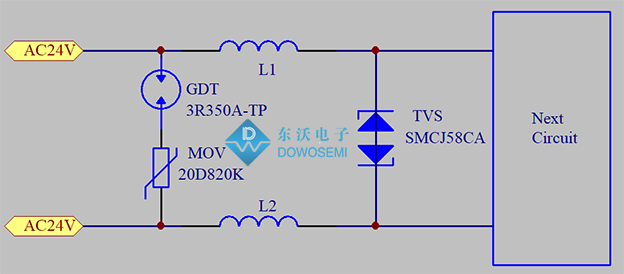

四、防護電路圖


五、保護器件註解

1)陶瓷氣體放電管3R350A-TP

直流標稱電壓(V):350 V

沖擊擊穿電壓(1KV/μs):< 850 V

耐脈沖沖擊電流(8/20μs):5 KA

極間電容Cp:< 1.5 pF

絕緣電阻:> 1 GΩ

2)TVS二極管SMCJ58CA

VBR:64.40 V-71.20 V

IR:1 μA

VRWM:58.0 V

IPP:16.03 A

VC:93.6 V

封裝:SMC/DO-214AB

3)壓敏電阻20D820K

壓敏電壓:82V(74V-90V)

交流電壓:50V

直流電壓:65V

鉗位電壓:135V

脈沖電流:100A
