VDSL防護方案

更新時間:2019-04-23來源:www.dowosemi.cn


壹、應用背景

1)氣候變暖,雷雨天氣增多;

2)VDSL是壹種非對稱的DSL技術;

3)在壹對銅線上支持上行速率1.5Mbps~2.3Mbps,下行速率13Mbps~52Mbps;

4)有效傳輸距離在0~1.2公裏範圍;

二、方案詳解

• 在變壓器前端選用通流量大,體積小的陶瓷氣體放電管GDT;

• 在變壓器後端采用結電容小,體積小的TVS;

• GDT高度不超過2mm,可焊接在PCB板背部;

• 滿足IEC61000-4-5、GBT17626.5,K21,K20,GR1089等浪湧測試標準;

三、方案應用

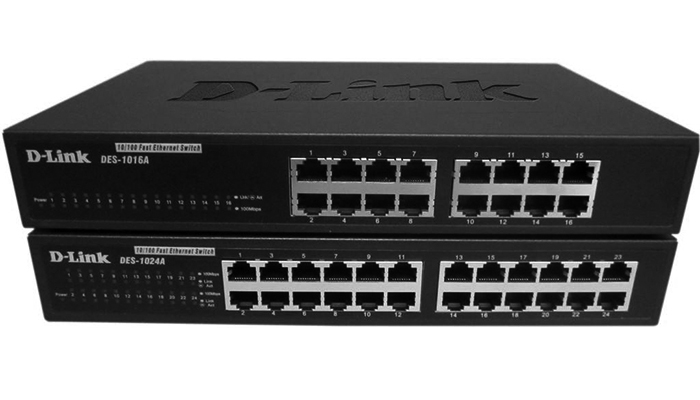

交換機、PON、家庭網關、路由器;

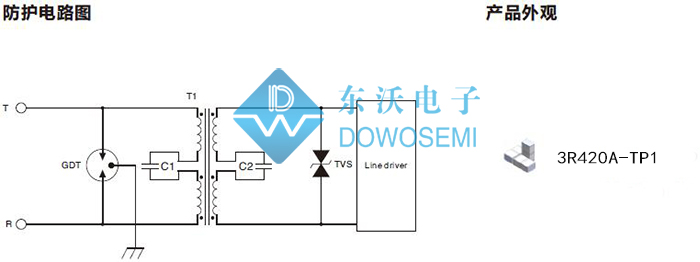

四、防護電路圖


五、保護器件詳解

陶瓷氣體放電管:3R420A-TP1

直流標稱電壓(V):420 V

沖擊擊穿電壓(1KV/μs):< 950 V

耐脈沖沖擊電流(8/20μs):5 KA

極間電容CP:< 1.5 pF

絕緣電阻:> 1 GΩ
