壹、應用背景

1）全球氣候變暖，雷雨天氣增多；

2）射頻很多置在室外，易受雷擊；

3）傳輸速率高達1Gbps，結電容要求高；

4）高浪湧防護的安防設備成為趨勢；


二、方案詳解

• 方案前端選用壹顆陶瓷氣體放電管GDT，並聯與信號線與地線之間，泄放大電流；

• 後端的TVS陣列結電容為1.2pF，不影響數據傳輸；

• TVS陣列封裝為SOD-323，體積小，節約成本；殘壓低，有效保護射頻芯片；

• 方案滿足IEC61000-4-5、GBT17626.5等浪湧標準；

三、方案應用

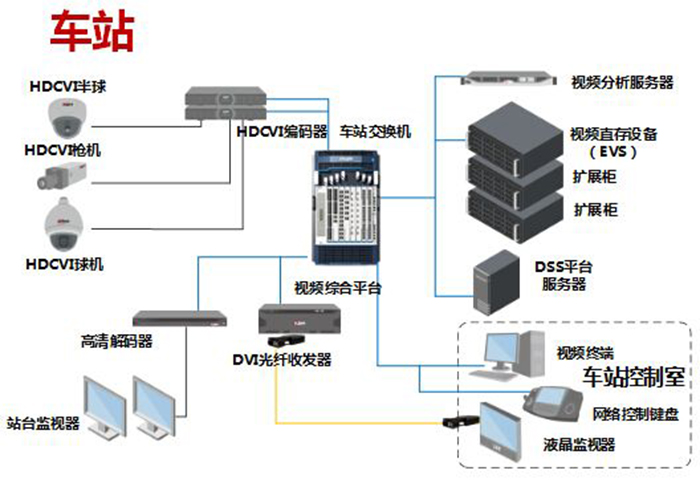

醫療器械、視頻監控、光發射機、其他射頻設備；

四、防護電路圖


五、保護器件詳解

1）陶瓷氣體放電管：2R90TP5

直流標稱電壓（V）：90 V

沖擊擊穿電壓（1KV/μs）：≤ 600 V

耐脈沖沖擊電流（8/20μs）：5 KA

極間電容Cp：≤ 0.6 pF

絕緣電阻：≥ 1 GΩ

2）ESD靜電二極管TVS1/TVS2/TVS3/TVS4：DW03DLC-B-S

P_PP：350W

V_RWM：3.3V

V_B：4.0V-7.0V

I_D：1μA

防靜電能力(接觸/空氣)：8KV/15KV

結電容（f=1MHz）：1pF

封裝：SOD-323
