壹、應用背景

1）氣候多變，雷雨天氣增多；

2）POE電源和信號共存，因此防護難度增加；

二、方案詳解

• 方案選用陶瓷氣體放電管GDT在變壓器前端做共模（八線）浪湧防護；

• 網絡變壓器後級用體積小，低結電容的TVS1-TVS4吸收差模能量，該ESD靜電保護二極管反應時間快，兼顧防護靜電功能；

• 前端電源通過電感L1~L4傳輸，在電感間的殘壓通過TVS5來吸收；

• 此POE端口方案符合802.11電氣標準；

• 此POE端口方案滿足IEC61000-4-5、GBT17626.5等浪湧測試標準；

• 此POE端口方案滿足IEC61000-4-2、GBT17626.2等靜電測試標準；

• 可通過10/700μS（內阻40ohm) 和 1.2/50-8/20μS浪湧測試；

三、方案應用

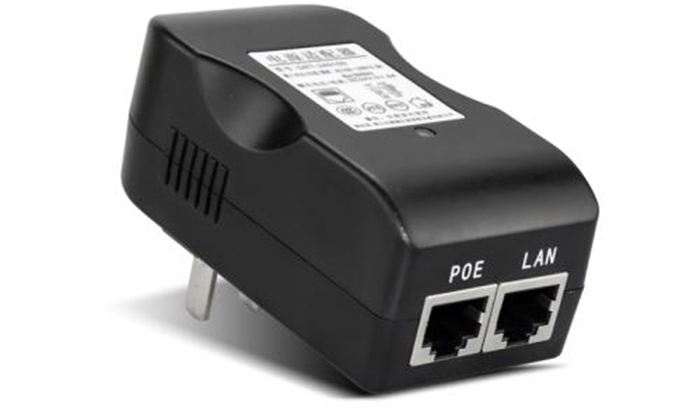

POE供電器、POE分離器、POE連接器、AP；

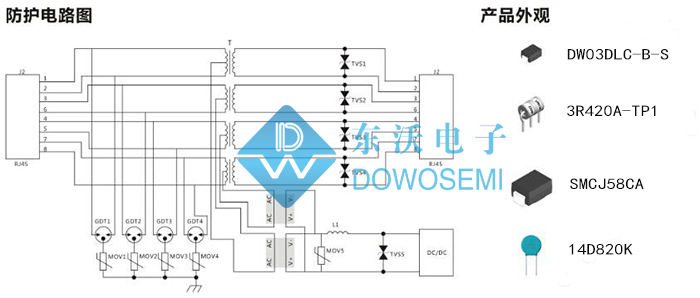

四、防護電路圖

五、保護器件詳解

1）陶瓷氣體放電管GDT1/GDT2/GDT3/GDT4：3R420A-TP1

直流標稱電壓（V）：420 V

沖擊擊穿電壓（1KV/μs）：< 950 V

耐脈沖沖擊電流（8/20μs）：5 KA

極間電容Cp：< 1.5 pF

絕緣電阻：> 1 GΩ

2）ESD靜電二極管TVS1/TVS2/TVS3/TVS4：DW03DLC-B-S

P_PP：350W

V_RWM：3.3V

V_B：4.0V-7.0V

I_D：1μA

防靜電能力(接觸/空氣)：8KV/15KV

結電容（f=1MHz）：1pF

封裝：SOD-323

3）TVS瞬態抑制器TVS5：SMCJ58CA

P_PP：1500 W

V_BR：64.40 V-71.20 V

I_R：1 μA

V_RWM：58.0 V

I_PP：16.03 A

V_C：93.6 V

封裝：SMC/DO-214AB

4）壓敏電阻MOV1/MOV2/MOV3/MOV4/MOV5：14D820K

壓敏電壓（@1mA）：74V-90V

突破電流耐量（8/20μs）：4500A

最大抑制電壓（@5A）：135V
