TMP1210 TMP1211高电压超低静态电流看门狗LDO可替代TPS7B68-Q1

发表日期:2022-06-16浏览:998

东沃电子(DOWOSEMI)代理的TMP1210和TMP1211(出自品牌TPSEMI)是一款专为实现高达40V工作电压而设计的500mA高电压超低静态电流看门狗低压差线性稳压器LDO。 TMP1210和TMP1211集成了一项可编程功能,用于选择窗口或标准看门狗,并使用外部电阻器来设置看门狗时间。在汽车微控制器或微处理器电源应用中,看门狗用于监测微控制器的工作状态,防止软件失控。在可靠的系统中,看门狗必须独立于微控制器。查阅TMP1210/TMP1211产品手册可知:

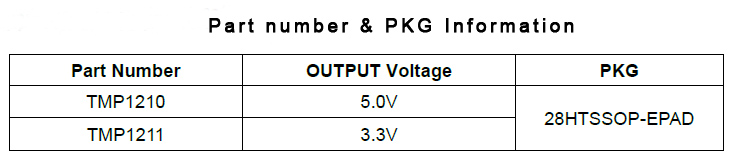

TMP1210 TMP1211.jpg

TMP1210/TMP1211低压差线性稳压器(LDO)特性

• 符合AEC-Q100 标准
– 温度1 级:–40°C 至+125°C 的环境工作
• 最大输出电流:500mA
• 4V 至40V 宽VIN 输入电压范围
• 3.3V 和5V 两种固定输出电压
• 输出电压精度:±1.0% (Typ.)
• 最大压降电压:600mV(电流为500mA)
• 在宽电容(4.7μF 至500μF)和ESR(0.001Ω 至20Ω)范围内,与输出电容器一起工作时保持稳定
• 低静态电流(I(Q)):
– EN 为低电平的情况下为1μA(典型值)(关断模式)
– 轻负载时典型值为50μA(WD_EN 为高电平)(看门狗禁用)
• 可针对窗口看门狗和标准看门狗进行配置
• 开关窗口比例可配置为1:1或8:1
• 看门狗周期:10ms~500ms
• 专用WD_EN 引脚,用于控制看门狗开关
• 可调节电源正常阈值和电源正常延迟周期
• UVLO功能(欠压锁定)
• 集成故障保护功能(OCP & TSD)
• 28引脚HTSSOP封装

TMP1210/TMP1211低压差线性稳压器(LDO)引脚配置

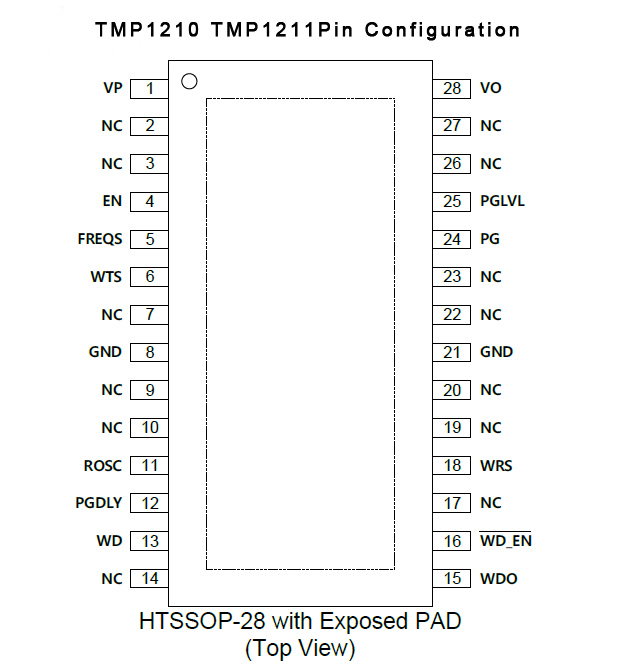

TMP1210 TMP1211引脚.jpg

TMP1210/TMP1211低压差线性稳压器(LDO)应用

• 汽车MCU 电源
• 车身控制模块(BCM)
• 车身舒适模块
• EV 和HEV 电池管理系统(BMS)
• 电子换挡器
• 变速器控制单元(TCU)
• 电动助力转向(EPS)

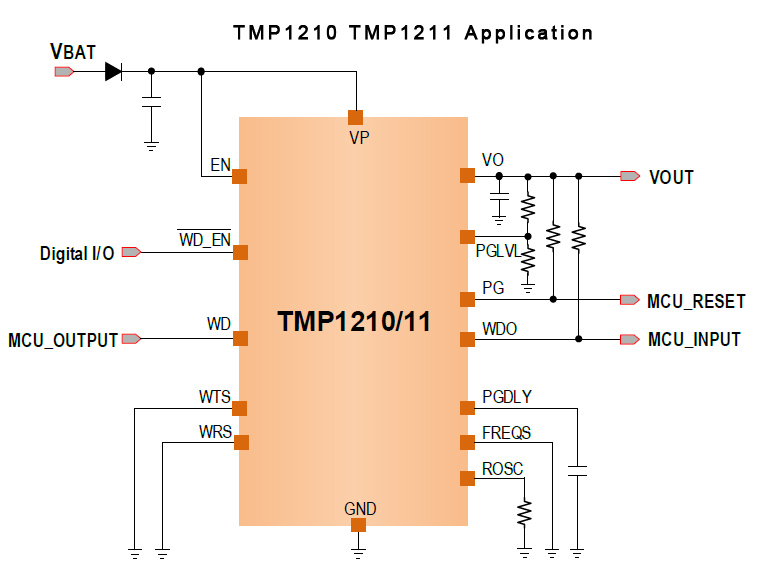

TMP1210 TMP1211应用.jpg

看完TMP1210/TMP1211高电压超低静态电流看门狗LDO产品介绍,有电子工程师提出这样的问题:“TMP1210/TMP1211是不是可以替代德州仪器TI品牌TPS7B68-Q1?”仔细对比TMP1210/TMP1211和TPS7B68-Q1参数会发现,东沃电子代理的高电压超低静态电流看门狗低压差线性稳压器TMP1210/TMP1211能完美国产替代TPS7B68-Q1(德州仪器TI),有关具体技术问题和价格交期问题,可直接咨询东沃电子(DOWOSEMI)产品工程师:137 5773 6996(微信同号)余工
