SD15C-01FTG静电保护TVS二极管 SOD-323 15V
发表日期：2022-06-16浏览：669

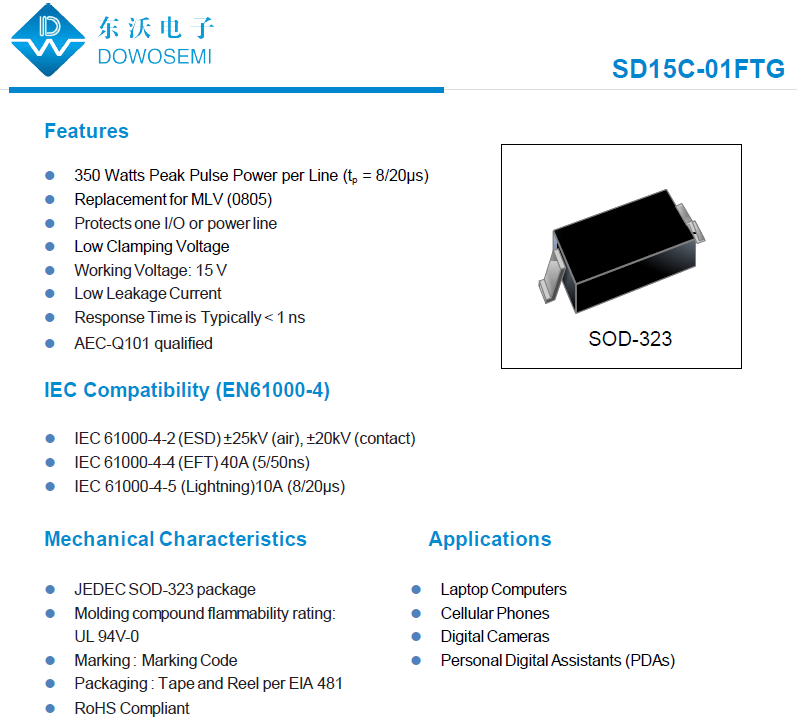

SOD-323封装，有电子工程师也叫0805封装，关于SOD-323（0805）封装的静电保护TVS二极管，相信很多电子工程师并不陌生。在各类通讯接口端口静电防护方案中，就需要用到不同封装的静电保护TVS二极管，比如RS-485接口静电防护，可以选用SOT-23封装静电保护TVS管SM712；CAN总线静电保护，可以选用SOT-23封装TVS管NUP2105L；HDMI接口静电保护，可以选用RCLAMP0524P，封装DFN2.5x1-10L。接下来，要介绍的是国产TVS厂商东沃电子（DOWOSEMI）推出的一款静电保护TVS二极管SD15C-01FTG，查看东沃电子ESD-SD15C-01FTG Datasheet可知：
·350 Watts Peak Pulse Power per Line (tp = 8/20μs)
·Replacement for MLV (0805)
·Protects one I/O or power line
·Low Clamping Voltage
·Working Voltage: 15 V
·Low Leakage Current
·Response Time is Typically < 1 ns
·AEC-Q101 qualified
·IEC 61000-4-2 (ESD) ±25kV (air), ±20kV (contact)
·IEC 61000-4-4 (EFT) 40A (5/50ns)
·IEC 61000-4-5 (Lightning)10A (8/20μs)

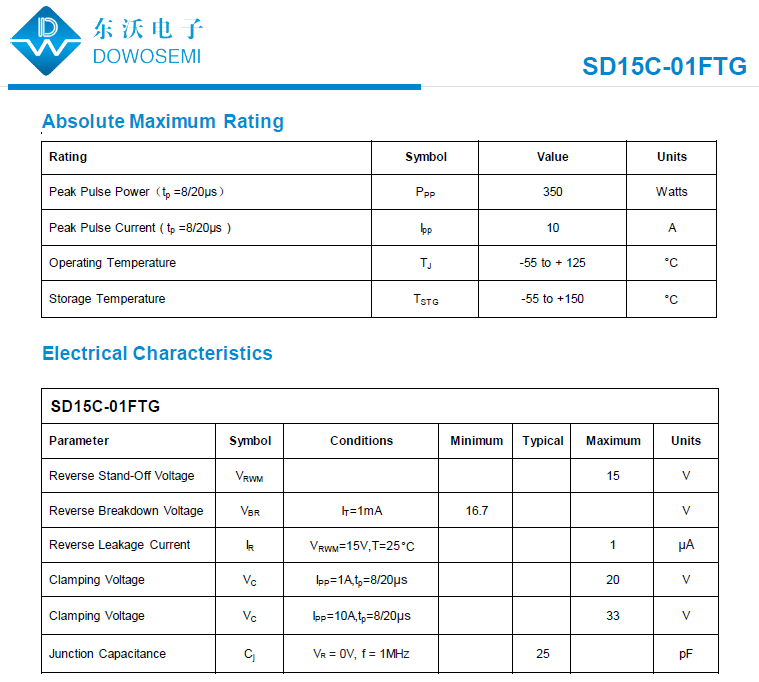

SD15C-01FTG静电保护TVS参数
峰值脉冲功率 ( tp=8/20μs )：350W峰值脉冲电流 ( tp =8/20μs )：10A
反向关断电压：15V
最小击穿电压：16.7V
最大钳位电压：40V
最大漏电流：1uA
结电容：25pF
封装：SOD-323
方向：双向Bi
以上是有关SD15C-01FTG静电保护TVS特性和参数方面的知识，就分享到这儿。若想了解SD15C-01FTG价格、交期、样品等方面信息，直接联系东沃电子产品经理：137 5773 6996（微信同号）余经理。
