TVS保护器件特性和选型技巧

发表日期:2022-05-23浏览:92

TVS保护器件对于新老电子工程师来说,并不陌生,它是采用半导体工艺制成的单个PN 结或多个PN 结集成的器件。东沃电子(DOWOSEMI)是一家专业的电路保护器件厂家,专业生产供应TVS保护器件、ESD静电保护二极管、压敏电阻MOV、陶瓷气体放电管GDT、自恢复保险丝PPTC、半导体放电管等产品。为此,东沃电子在TVS工作原理、特性等方面深有研究,选型应用经验丰富,免费为广大新老客户提供保护方案设计、器件选型、EMC测试、样品支持等服务。

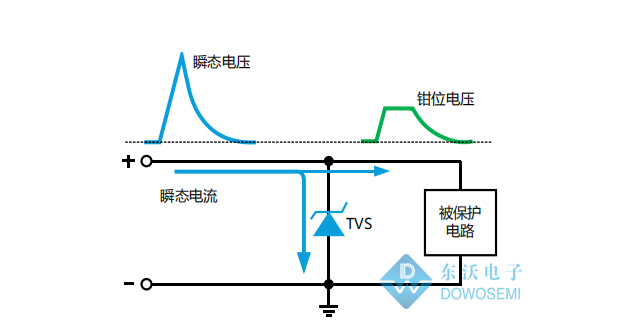

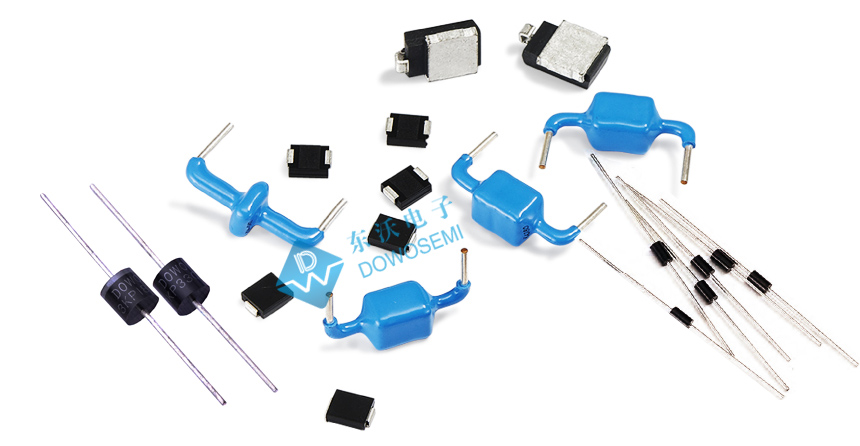

TVS保护器件内部芯片为半导体硅材料,采用半导体工艺制成,具有较高的可靠性,不易损坏;低动态内阻、低漏电流;瞬态功率大;钳位电压易控制;相对于其他过压保护器件,响应速度快(PS秒级);电压精度高,击穿电压一般为±5%的偏差。品牌东沃电子(DOWOSEMI)推出的TVS保护器件有贴片(封装有SOD-123、SMA、SMB、SMC、DO-218AB)和插件(封装有DO-41、DO-15、DO-201、P600、NA)两类,电压范围从3.3V到513V,功率200W到30000W均可选。那么,在实际应用中,该如何选用TVS保护器件呢?这个问题就涉及到TVS保护器件选型技巧:

1)TVS保护器件的工作电压要大于被保护线路的最大工作电压;

2)TVS保护器件的峰值脉冲电流要大于电路中最大浪涌脉冲电流;

3)TVS保护器件钳位电压要小于被保护电路的安全脉冲耐压值;

4)在信号端口电路保护中,要考虑TVS结电容;

5)要根据PCB设计来选择合适封装的TVS保护器件;

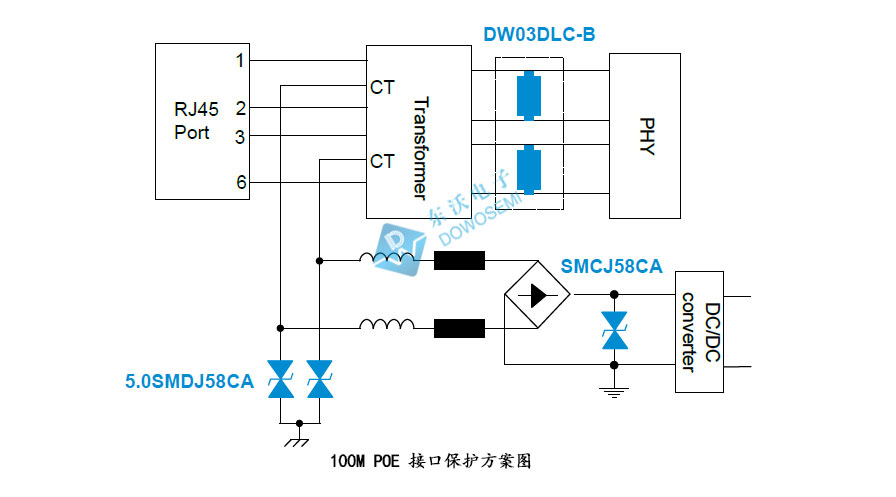

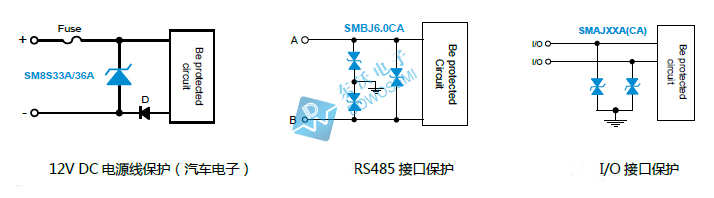

TVS保护器件具有响应速度快,钳位电压低,电压精准等优点,应用于对保护器件要求较高的场合,如汽车电子、工业控制、照明,通信等行业,如 DC 电源线,RS485 接口,通信电源,I/O 口等。 比如TVS保护器件SM8S33A或SM8S36A在汽车电子DC 12V电源线保护中的应用;SMBJ6.0CA双向TVS保护器件在RS-485接口中的应用;5.0SMDJ58CA、SMCJ58CA、DW03DLC-B为100M POE接口保驾护航。有关TVS保护器件具体选型选用,还需要根据电路情况、保护需求、测试条件来定夺。TVS保护器件选型技术服务热线:136 7581 6901(微信同号)朱工
