5.0SMDJ140CA 大功率TVS二极管详细参数

发表日期:2022-05-12浏览:98

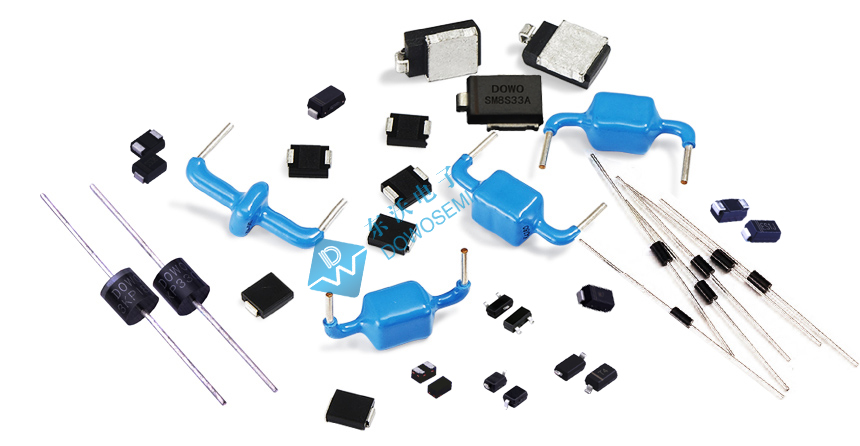

高效能浪涌电压防护器件之一——瞬态抑制TVS二极管,是一种新型高效的限压型电路保护器件,凭借自身独有的优势特性(快速响应速度、钳位电压易控制、瞬态功率大、击穿电压偏差小、高可靠性、小体积等等),广泛应用于对保护器件要求比较高的敏感电子设备领域,比如家电、消费电子、汽车电子、工业控制、医疗设备、通信、照明等行业。TVS二极管的外形和普通二极管没有什么区别,但却有高达数千瓦功率的浪涌吸收能力和极高的尖峰电流负荷承受能力。


TVS瞬态抑制二极管封装多样,型号齐全,功率最低从200W可高达30000W,工作电压从3.3V可达600V,甚至更高。查看国产二极管品牌厂家东沃电子(DOWOSEMI)推出的TVS瞬态抑制二极管可知,根据系列分类,主要有:

1)贴片形式:SMF系列、TPSMF系列、SMF4L系列、SMAJ系列、P4SMA系列、TPSMAJ系列、SMBJ系列、P6SMB系列、SMA6J系列、TPSMBJ系列、SMB10J系列、1.5SMC系列、SMCJ系列、TPSMCJ系列、SMDJ系列、TPSMDJ系列、SM5S系列、SM6S系列、5.0SMDJ系列、TP5.0SMDJ系列、SM8S系列、SM8T系列、SACB系列;

2)直插形式:P4KE系列、SA系列、P6KE系列、1.5KE系列、3KP系列、5KP系列、LDP系列、8KP系列、15KP系列、20KP系列、30KP系列、SAC系列、KA系列;

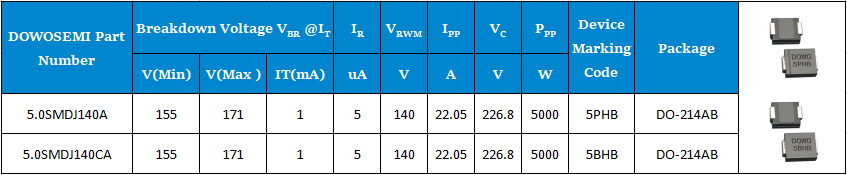

查阅东沃电子大功率TVS二极管5.0SMDJ系列产品手册可知,140V高压TVS型号有5.0SMDJ140A和5.0SMDJ140CA,具体参数详情如下:

最小击穿电压:155.00V
最大击穿电压:171.00V
最大反向电流:5uA
工作电压:140V
钳位电压:226.8V
峰值脉冲电流:22.05A
峰值脉冲功率:5000W
封装形式:DO-214AB(SMC)
丝印标识:5PHB(5.0SMDJ140A)、5BHB(5.0SMDJ140CA)

可知,5.0SMDJ140A是单向(Uni)TVS,5.0SMDJ140CA是双向(Bi)TVS,它们之间的区别在于,前者一般应用直流电路中,后者用于交流电路中。在一些实际应用中,双向TVS管5.0SMDJ140CA可代替5.0SMDJ140A。当然,国产TVS品牌东沃电子推出的瞬态抑制二极管也可替代国际进口品牌对应的物料型号。想了解更多5.0SMDJ140CA参数详情、实时报价、现货交期、市场行情、国产替代等方面信息,可直接咨询东沃电子:136 7581 6901(微信同号)朱经理
