10V稳压管型号及参数

发表日期:2022-05-07浏览:2467

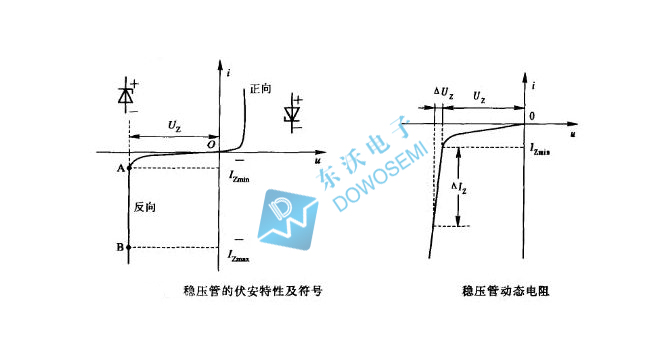

稳压二极管选型过程中,需要掌握稳定电压、额定电流、动态电阻、额定功耗、温度系数、反向漏电流、封装等参数,其中稳定电压是重要选型参数之一,也是选型过程中第一步需要确认的参数之一。查看东沃电子(DOWOSEMI)推出的稳压二极管产品手册可知,稳压管稳定电压值有3.3V、3.6V、3.9V、4.3V、4.7V、5.1V、5.6V、6.2V、6.8V、7.5V、8.2V、9.1V、10V、11V、12V、13V、15V、16V、18V、20V、22V、24V、27V、30V、33V、36V、39V、43V、47V、51V、56V、62V、68V、75V、82V、91V、100V、110V、120V、130V、150V、160V、180V、200V、220V、240V、250V、270V、300V、330V,不同稳定电压值有对应的稳压二极管型号。常用客户向东沃电子咨询10V稳压管,有哪些型号?如何选型?怎么看参数?

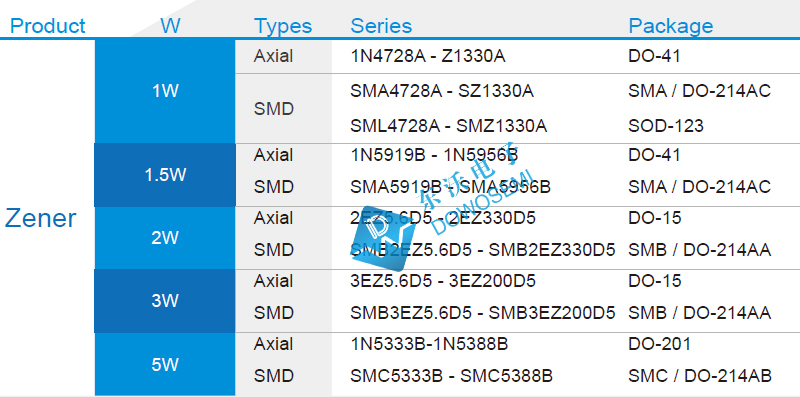

根据东沃电子(DOWOSEMI)生产的稳压二极管产品手册datasheet可知,10V稳压二极管型号,根据直插和贴片分类有:

1)直插10V稳压管:1N4740A(功耗1W 封装DO-41)、1N5925B(功耗1.5W 封装DO-41)、2EZ10D5(功耗2W 封装DO-15)、3EZ10D5(功耗3W 封装DO-15)、1N5347B(功耗5W 封装DO-201);

2)贴片10V稳压管:SMA4740A(功耗1W 封装DO-214AC)、SML4740A(功耗1W 封装SOD-123)、SMA5925B(功耗1.5W 封装DO-214AC)、SMB2EZ10D5(功耗2W 封装DO-214AA)、SMA3EZ10D5(功耗3W 封装DO-214AC)、SMB3EZ10D5(功耗3W 封装DO-214AA)、SMB5347B(功耗5W 封装DO-214AA)、SMC5347B(功耗5W 封装DO-214AB);

关于10V稳压管具体型号参数详情,详见对应型号产品手册datasheet。关于10V稳压管型号选型选用,可直接咨询东沃电子(DOWOSEMI)产品工程师:136 7581 6901(微信同号)朱工
