八路半桥驱动器芯片:TMP7308A

发表日期:2022-05-07浏览:2167

TMP7308A是一款受保护的八沟道半桥驱动器芯片,专为汽车运动控制而设计应用,例如供暖、通风和空调 (HVAC) 襟翼直流电机控制。TMP7308A提供从六个输出到十个输出的半桥驱动器,具有直接接口或SPI接口。TMP7308A具有独立的控制并提供短路、负载开路、电源故障和过温检测等诊断功能,可在正向、反向、制动和高阻抗状态下运行。八路半桥驱动器芯片TMP7308A通过16位SPI接口控制,并且与菊花链兼容。TPM7308A在汽车应用中极具吸引力,小间距外露焊盘封装 eTSSOP-24可提供良好的散热性能并减少PCB板空间,降低成本。


TMP7308A半桥驱动器芯片特性

查看东沃电子(DOWOSEMI)代理的八路半桥驱动器芯片TMP7308A产品手册datasheet可知,TMP7308A具体特性如下:

√ 符合AEC-Q100认证
√ 器件温度等级1:-40℃至125℃
√ 4通道(8半桥)电机驱动IC
√ 符合 3.3V 和 5V 系统
√ 宽范围VPx电压:5V~28V
√ 电流能力高达 0.6A
√ 高端功率MOSFET电流感应
√ 所有输出在 ON 状态下打开负载诊断
√ 5MHz SPI通讯
√ 16位帧错误检测
√ 内置保护UVP(欠压)、OVP(过压)、OCP(过流)、SCP(短路)、OLP(OpenLoad)、TSD(热关断)

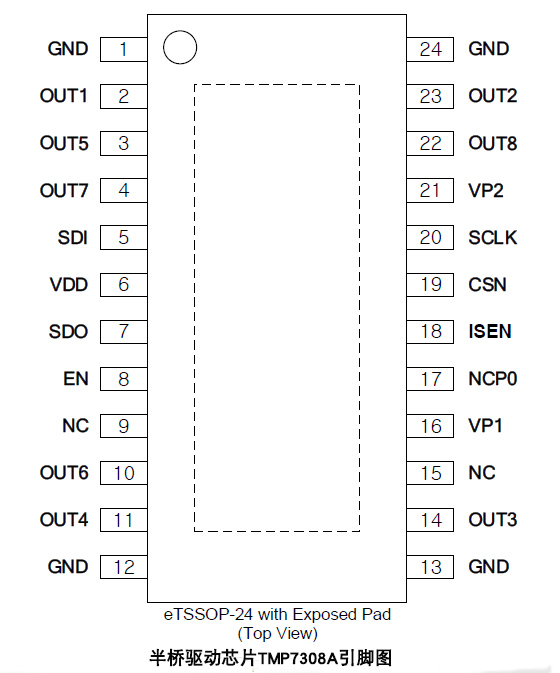

√ eTSSOP-24 封装(带外露焊盘)

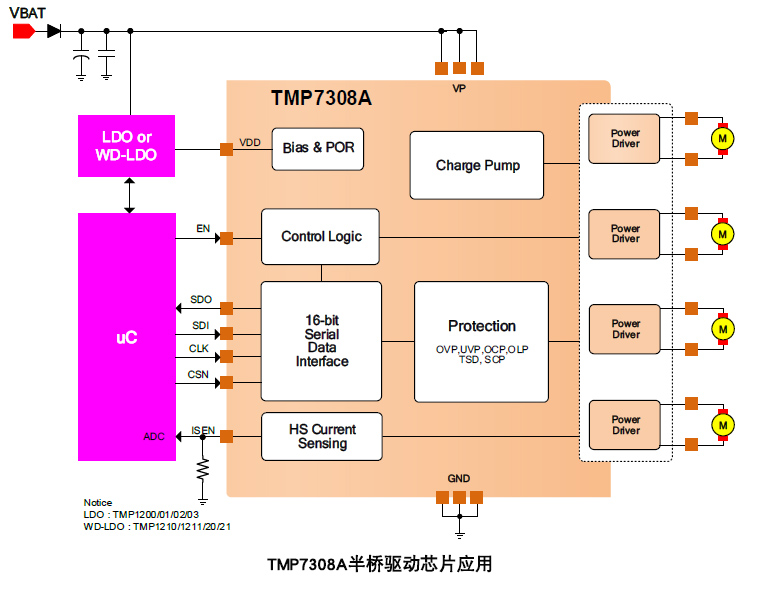

TMP7308A半桥驱动器芯片应用

TMP7308A半桥驱动器芯片广泛应用于汽车、工业、暖通空调应用的直流电机管理等领域。

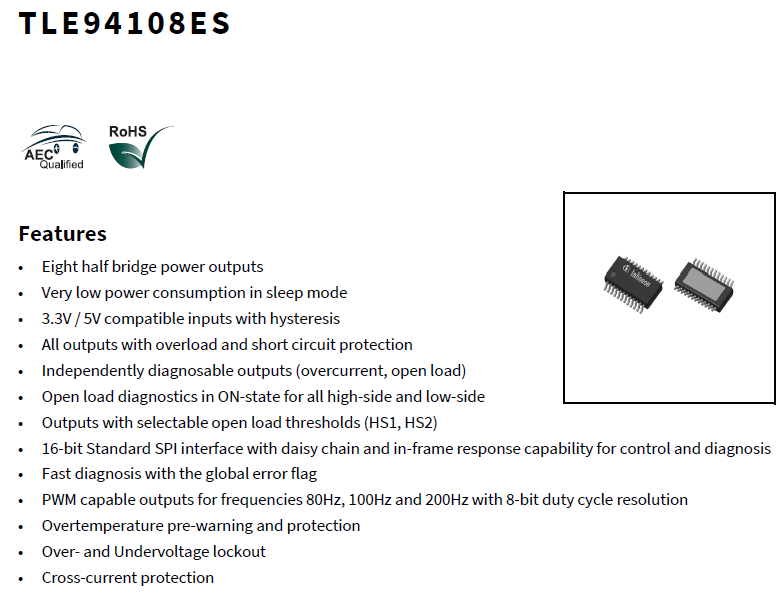

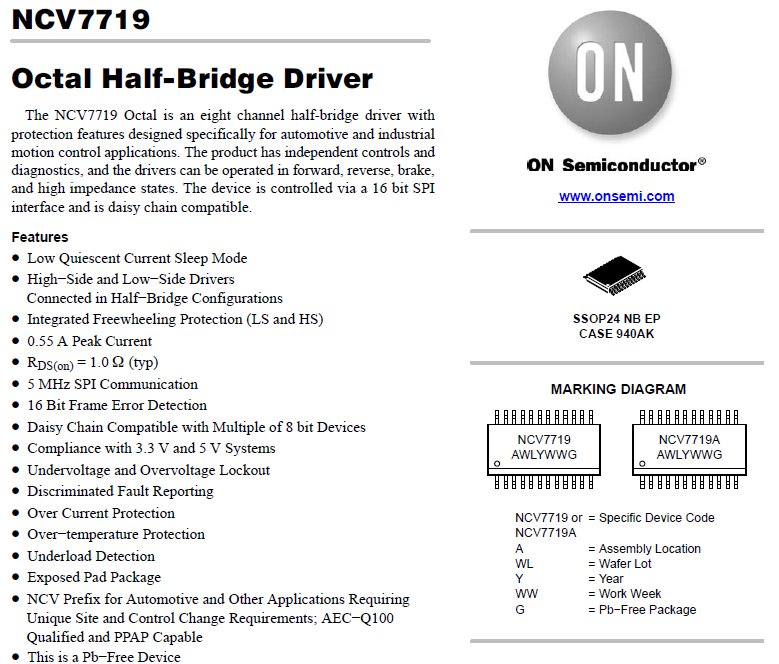

TMP7308APin-to-pin替代TLE94108ES、NCV7719DQR2G、NCV7719DQAR2G

提及TLE94108ES、NCV7719DQR2G、NCV7719DQAR2G这三款汽车半桥驱动芯片,相信很多汽车电子工程师并不陌生,TLE94108ES出自国际品牌Infineon英飞凌,NCV7719DQR2G和NCV7719DQAR2G出自国际品牌ON安森美NCV7719系列。不可否认,TLE94108ES、NCV7719DQR2G、NCV7719DQAR2G是当下热销八路半桥驱动器芯片之一。然而很多客户由于TLE94108ES、NCV7719DQR2G、NCV7719DQAR2G缺货、价格高、交期长、供应商不可靠等各方面因素,亟需寻找一款能够pin to pin替代TLE94108ES、NCV7719DQR2G、NCV7719DQAR2G的八路半桥驱动芯片。

通过查看TLE94108ES、NCV7719DQR2G、NCV7719DQAR2G产品手册datasheet对比分析可知,八路半桥驱动器芯片TMP7308A可pin to pin完美替代TLE94108ES、NCV7719DQR2G、NCV7719DQAR2G。欲想了解更多有关TMP7308A特性、参数、应用、价格、样品、替代等方面信息,可直接咨询代理商东沃电子(DOWOSEMI)产品工程师,1对1为您服务:137 5773 6996(微信同号)余工
