工作电压12V的TVS瞬变抑制二极管 ,有哪些型号?

发表日期:2022-04-28浏览:192

TVS瞬变抑制二极管选型过程中,首先第一步要确认的是工作电压,TVS的工作电压要大于电路中的最高工作电压。众所知周,TVS的工作电压低至3.3V,高达600V,甚至更高。常有客户向东沃电子(DOWOSEMI)咨询不同工作电压的瞬变抑制二极管为电路安全保驾护航。昨日,来自北京的一位客户向东沃电子客服询问:“瞬态抑制二极管12V的工作电压,有哪些型号?”


查阅品牌东沃电子推出的 TVS二极管产品手册可知,12V电压TVS瞬变抑制二极管根据封装分类,具体型号有:

1)SOD-123封装TVS:SMF12A、SMF12CA、SMF4L12A;
2)DO-214AC封装TVS:SMAJ12A、SMAJ12CA、TPSMAJ12A、TPSMAJ12CA、SMA6J12A、SMA6J12CA;
3)DO-214AA封装TVS:SMBJ12A、SMBJ12CA、TPSMBJ12A、TPSMBJ12CA、SMB10J12A、SMB10J12CA;
4)DO-214AB封装TVS:SMCJ12A、SMCJ12CA、TPSMCJ12A、TPSMCJ12CA、SMDJ12A、SMDJ12CA、TPSMDJ12A、TPSMDJ12CA、5.0SMDJ12A、5.0SMDJ12CA、TP5.0SMDJ12A、TP5.0SMDJ12CA;
5)DO-218AB封装TVS:SM5S12A、SM6S12A、SM8S12A、SM8S12CA、SM8T12A、SM8T12CA;
6)P600封装TVS:3KP12A、3KP12CA、5KP12A、5KP12CA、LDP12A、LDP12CA;

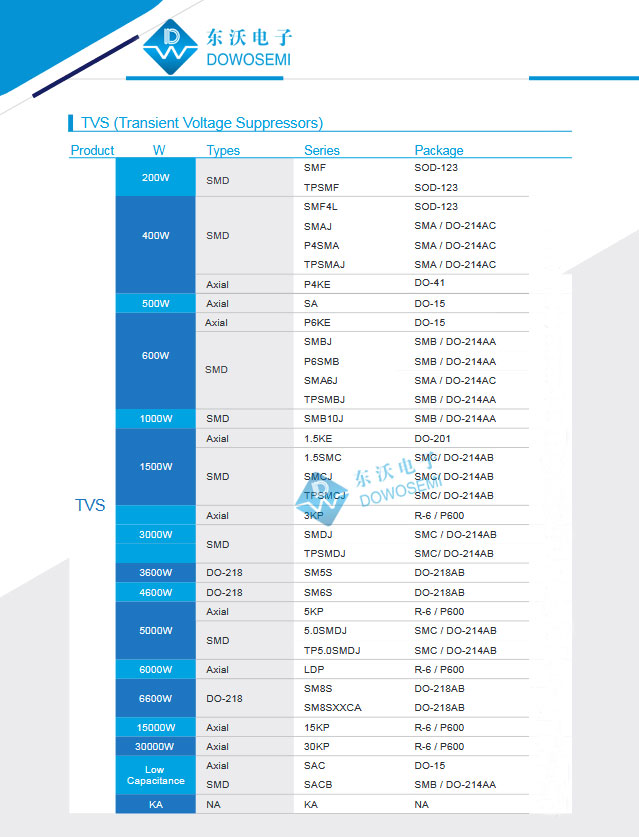

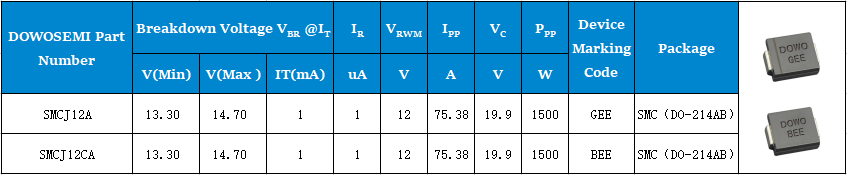

看完列举的型号之后,客户又抛了一个问题过来了:“同样是12V工作电压的瞬变抑制二极管,它们之间有什么区别呢?”以SMCJ12A和SMCJ12CA为例,它们在封装、峰值脉冲功率、峰值脉冲电流、工作电压、击穿电压、钳位电压、漏电流等参数都是一样的,唯一的区别在于SMCJ12A是单向,焊接时要注意区分正负极性;SMCJ12CA是双向,无正负极性之分。

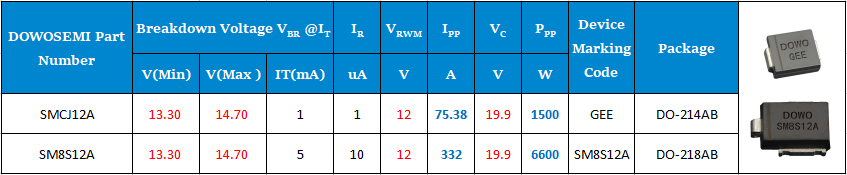

那么,SMCJ12A和SM8S12A之间有什么区别呢?其参数详情如下图:


从图中可以看出,瞬变二极管SMCJ12A和SM8S12A的方向极性、工作电压、钳位电压、击穿电压是一样的,峰值脉冲电流、峰值脉冲功率、封装等参数不同。通过观察SMCJ12A和SM8S12A的峰值脉冲电流和功率,可知,不同功率等级的TVS,相同工作电压规格的TVS,钳位电压一样的,峰值脉冲电流和峰值脉冲功率成正比。SM8S12A的防浪涌过电压能力,相对于SMCJ12A来说,更胜一筹。

但是,在电路保护方案设计中,TVS瞬变抑制二极管选型时,并不是选功率越大就越好,而是要根据电路的实际情况和保护需求来选择合适的TVS型号。有关12V电压TVS瞬态抑制二极管选型选用,建议咨询东沃电子产品工程师,免费指导选型和送样品:136 7581 6901(微信同号)朱工
