36V TVS二极管 PESD36VS2UT 符合AEC-Q101标准

发表日期:2022-04-14浏览:150

SOT-23封装的TVS二极管,对于新老电子工程师而言,并不陌生,常用型号有很多,比如RS-485静电防护器件SM712、CAN总线防护静电器件PESD2CAN和NUP2105L、RS232接口用TVS二极管DW15M2T-B-S、PESD36VS2UT等等。关于SM712、PESD2CAN、NUP2105L、DW15M2T-B-S这些TVS二极管之前就分享过了,接下来重点分享的是电压36V封装SOT-23的TVS二极管PESD36VS2UT。


关于品牌东沃电子(DOWOSEMI)供应的TVS二极管PESD36VS2UT这个物料,客户更多关心的是参数、质量、价格、交期等问题。查看东沃电子PESD36VS2UT产品手册可知:

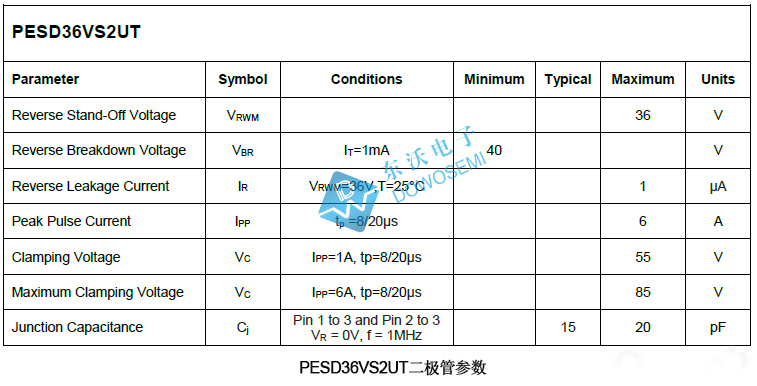

1)TVS管PESD36VS2UT参数

· 峰值脉冲功率Peak Pulse Power ( tp=8/20μs ):550W
· 峰值脉冲电流Peak Pulse Current ( tp =8/20μs ):6A
· 反向关断电压Reverse Stand-off Voltage:36V
· 最小击穿电压Minimum Breakdown Voltage:40V
· 最大钳位电压Maximum Clamping Voltage:85V
· 最大漏电流Maximum Leakage Current:1uA
· 结电容Typical Capacitance:15pF
· 标记代码Marking Code:DB2


2)TVS管PESD36VS2UT特点

· Low Clamping Voltage
· Low Leakage Current
· Response Time is Typically < 1 ns
· AEC-Q101 Qualified
· IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
· IEC 61000-4-4 (EFT) 40A (5/50ns)
· IEC 61000-4-5 (Lightning) 6A (8/20μs)

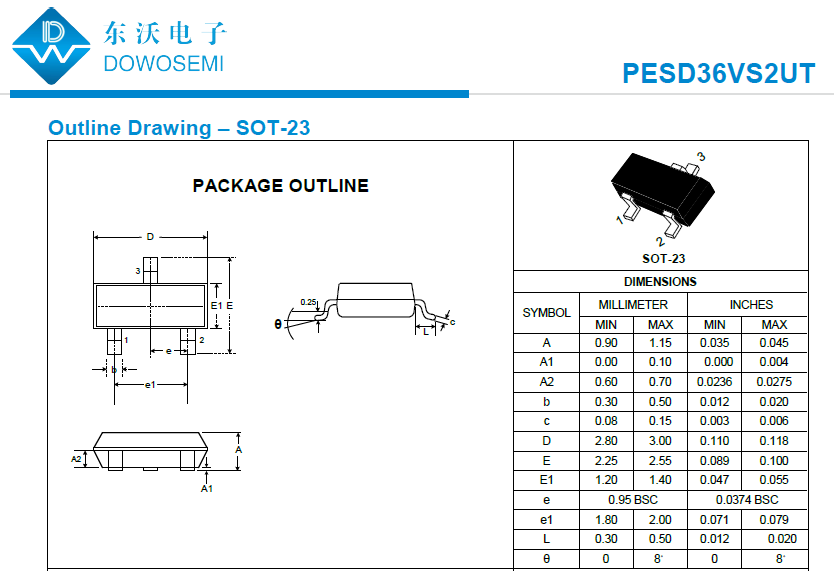

· JEDEC SOT-23 package
· Molding compound flammability rating: UL 94V-0
· RoHS Compliant

3)TVS管PESD36VS2UT应用

可知,TVS二极管PESD36VS2UT,汽车级标准AEC-Q101 Qualified,工作电压36V,SOT-23封装,广泛应用于RS-232、RS-422、RS-485、手机配件、控制与监控系统、便携式电子、机顶盒、Servers、Notebook、Des等产品之中,为其安全保驾护航。有关PESD36VS2UT瞬态抑制TVS二极管阵列应用方案设计、样品、价格、交期等信息,可直接咨询TVS厂家东沃电子:136 7581 6901(微信同号)朱经理
