GBLC05C低电容TVS二极管

发表日期:2022-04-12浏览:132

品牌东沃电子(DOWOSEMI)GBLC05C,属于GBLCxxC系列型号之一,GBLCxx系列和GBLCxxC系列是超低电容瞬态电压抑制器阵列,旨在保护便携式电子产品和智能手机等应用。该系列TVS二极管有单向和双向之分,在tp = 8/20μs波形下的额定功率为350W,符合IEC 61000-4-2 (ESD)和IEC 61000-4-4 (EFT)标准要求,1pF低结电容充分保证信号免受干扰。

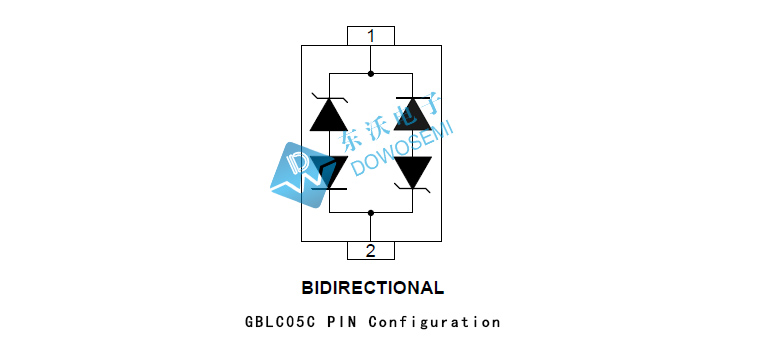

GBLC05C PIN配置.jpg

GBLCxx系列单向低电容TVS型号:

GBLC03、GBLC05、GBLC08、GBLC12、GBLC15、GBLC18、GBLC24;

GBLCxxC系列双向低电容TVS型号:

GBLC03C、GBLC05C、GBLC08C、GBLC12C、GBLC15C、GBLC18C、GBLC24C;

具体参数详情,详见对应型号产品手册中。以GBLC05C为例,查看东沃电子低电容TVS二极管GBLC05C产品手册可知:

1)低电容TVS管GBLC05C特点

· 350 Watts Peak Pulse Power per Line (tp = 8/20μs)
· Bidirectional Configuration
· Protects One Power or I/O Port
· Low Clamping Voltages
· Ultra Low Capacitance: 1.0 pF Typical
· IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
· IEC 61000-4-4 (EFT) 40A (5/50ns)
· IEC 61000-4-5(Surge): 17A (8/20μs)

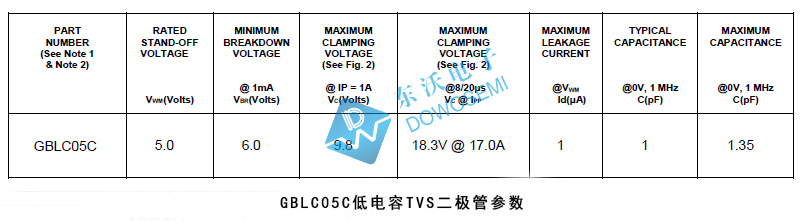

2)低电容TVS管GBLC05C参数

· 峰值脉冲功率Peak Pulse Power ( tp=8/20μs ):350W
· 峰值脉冲电流Peak Pulse Current ( tp =8/20μs ):17A
· 额定对峙电压Rated Stand-off Voltage:5V
· 最小击穿电压Minimum Breakdown Voltage:6V
· 最大钳位电压Maximum Clamping Voltage:9.8V
· 最大漏电流Maximum Leakage Current:1uA
· 结电容Typical Capacitance:1pF

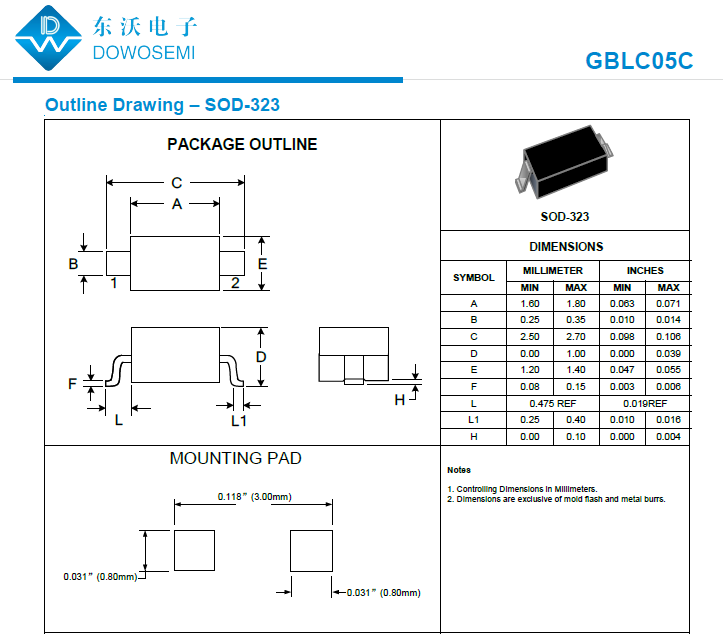

· 封装Package:SOD-323
· 标记代码Marking Code:5B LC

关于GBLC05C低电容TVS二极管的知识,东沃电子就分享到这儿。想了解更多低电容TVS二极管、电路保护方案设计、EMC测试、保护器件选型,欢迎广大新老客户前来咨询:137 5773 6996(微信同号)余经理
