有没有替代PESDxL1BA系列(Nexperia安世)的国产ESD二极管?

发表日期:2021-11-11浏览:800

有没有替代PESD3V3L1BA的国产ESD防护器件推荐?

什么型号ESD二极管可直接替换Nexperia(安世)品牌PESD24VL1BA?

国际品牌Nexperia(安世)PESD5V0S1BA静电保护二极管,哪家国产ESD厂家有替代品?

……


不可否认,国际品牌Nexperia(安世)在ESD静电保护二极管产品方面一直很卓越、突出,很多新老电子工程师非常青睐它家的产品。但是呢,在实际应用中,因为各方面因素(成本、价格、交期等)的影响,需要寻找替代料号。国产替代,已成为了主流趋势。不可否认,国产电路保护器件产品,品质可与国际品牌Nexperia、PROTEK、SEMTECH、ON等媲美、价格有优势、交期迅速、支持小批量购买、服务贴心,为此,更多客户纷纷选择国产ESD供应商。

查看品牌Nexperia(安世)PESDxL1BA series产品手册可知:

1)型号

PESD3V3L1BA、PESD5V0L1BA、PESD12VL1BA、PESD15VL1BA、PESD24VL1BA。

2)特性

· Bidirectional ESD protection of one line
· Max. peak pulse power: Ppp = 500 W
· Low clamping voltage: V(CL)R = 26 V
· Ultra low leakage current: IRM < 0.09 µA
· ESD protection > 23 kV
· IEC 61000-4-2, level 4 (ESD)
· IEC 61000-4-5 (surge); Ipp = 18 A
· Very small SMD plastic package

3)应用

· Computers and peripherals
· Data lines
· Communication systems
· CAN bus protection
· Audio and video equipment


了解清楚PESDxL1BA系列产品后,根据封装形式、工作电压、钳位电压、击穿电压、峰值脉冲功率、峰值脉冲电流、结电容等参数去匹配,经查询“东沃电子ESD二极管产品手册”可知:

DW03D-B-S可pin-pin替代PESD3V3L1BA;
DW05D-B-S可pin-pin替代PESD5V0L1BA、PESD5V0S1BA;
DW12D-B-S可pin-pin替代PESD12VL1BA;
DW15D-B-S可pin-pin替代PESD15VL1BA;
DW24D-B-S可pin-pin替代PESD24VL1BA;

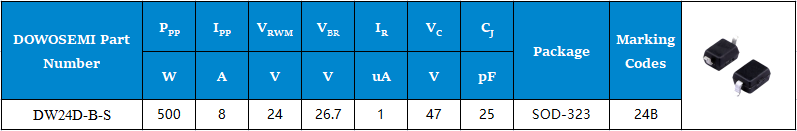

具体参数详情,详见对应型号产品手册。以ESD二极管DW24D-B-S为例,查看品牌东沃(DOWO)DW24D-B-S产品PDF资料可知,具体参数如下:

工作电压:24V
击穿电压:26.7V
钳位电压:47V
峰值脉冲功率:500W
峰值脉冲电流:8A
结电容:25pF
漏电流:1uA
封装形式:SOD-323

想了解更多有关ESD国产替代方案和静电保护器件,可直接咨询ESD二极管厂家东沃电子(DOWOSEMI):136 7581 6901(微信同号)朱经理
